工程造价毕业论文-关于弱电工程的工程造价.doc

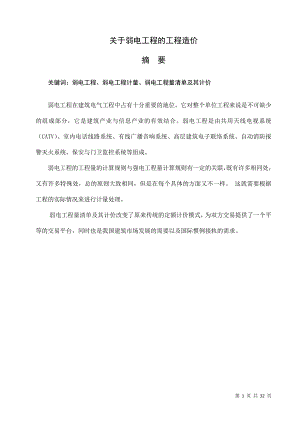

关于弱电工程的工程造价摘 要关键词：弱电工程、弱电工程计量、弱电工程量清单及其计价弱电工程在建筑电气工程中占有十分重要的地位，它对整个单位工程来说是不可缺少的组成部分，它是建筑产业与信息产业的有效结合。弱电工程是由共用天线电视系统（CATV）、室内电话线路系统、有线广播音响系统、高层建筑电子联络系统、自动消防报警灭火系统、保安与门卫监控系统等组成。弱电工程的工程量的计算规则与强电工程量计算规则有一定的关联，既有许多相同处，又有许多特殊处，总的原则大致相同，但是在每个具体的方面又不一样。 这就需要根据工程的实际情况来进行计量处理。弱电工程量清单及其计价改变了原来传统的定额计价模式，为双方交易提供了一个平等的交易平台，同时也是我国建筑市场发展的需要以及国际惯例接轨的需求。 第 32 页 共 32 页目 录1建筑弱电安装工程31.1共用天线电视体统（CATV）31.2室内电话系统61.3有线广播音响系统91.4保安防范监控系统101.5综合布线系统112弱电工程安装工程量152.1 电缆工程量计算152.2 配管配线工程量计算172.3 天线共用电视机系统（CATV）工程量计算222.4室内电话线路工程量计算242.5有线广播音响系统工程量计算252.6保安防范监视系统工程量计算262.7综合布线系统工程量263.工程量清单及其计价293.1工程量清单及其组成293.2工程清单计价303.3工程量清单计价实例（附后）31结束语32致谢33参考文献341建筑弱电安装工程 弱电是相对建筑所用动力与照明强电而言，建筑弱电是建筑电气工程的重要组成部分。由于弱电系统的引入，使建筑物的服务功能大大扩展，增加了建筑物与外界的信息交换能力，提高了建筑物的电气化标准，所以弱电系统在建筑电气工程中占有举足轻重的地位。特别是现在，由于信息产业发展日新月异，建筑产业与信息产业有机的结合起来，产生了时代的产物“智能建筑。”人们是这样解释它：利用计算机技术、网络通信技术及自动控制技术，经过系统综合开发，将楼宇设备自动系统（Building Automation System BAS）、通信自动化系统（Communication Automation，CA）、办公自动化系统（Office Automation，OA）与建筑和结构有机地集成一体，为人们提供一个理想、安全、舒适、节能、高效的工作环境和生活空间。弱电系统是由共用天线电视系统（CATV）、室内电话线路系统、有线广播音响系统、高层建筑电子联络系统、宾馆客房电控系统、自动消防报警灭火系统、保安与门禁、监控系统等组成。在这里就根据自身在实习过程中遇到的共用天线电视系统、室内电话线路系统、有线广播音响系统、监控系统进行具体的讲述。1.1共用天线电视体统（CATV）共用天线电视系统应用广泛，已经深入到千家万户生活之中。该系统是用一组室外天线，通过电缆分配网络将许多户电视机接收起来，传输电视声响、图像的系统，称为共用天线系统，简称CAYV系统，也称开路系统。共用天线电视系统是由天线、前端设备、传输分配网络、用户终端四部分组成。 1)天线：接收天线为获得地面无线电视信号、调频广播信号、微波传输电视信号盒卫星 电视信号而设立。天线根据需要可选择抛物面天线或引向天线（八木天线）。2)前端设备：前端设备主要包括天线放大器、混合器、干线放大器等。天线放大器的作用是提高接收天线的输出电平和改善信噪比，以满足处于弱场强区和电视信号阴影区公用天线电视传输系统主干线放大器输入电平的要求。干线放大器安装在干线上，主要用于干线信号电平放大，以补偿干线电缆的损耗，增加信号的传输距离。 混合器是将所接收的多路信号混合在一起，合成一路输送出去，而又不互相干扰的一种设备。使用它可以消除因不同天线接收同一信号而互相叠加所产生的重影现象。3）传输分配网络：分配网络分为有源和无源两类。无源分配网络只有分配器、分支器和传输电缆等无源器件，其可连接的用户较少。有源分配网络增加了线路放大器，因而其所接的用户数量可以增多。 分配器用于分配信号，将一路信号等分成几路。常见的有二分配器、三分配器、四分配器。分配器的输出端不能开路或短路，否则会造成输入端严重失配，同时还会影响到其它输出端。分支器用于把干线信号取出一部分送到支线里去。它与分配器配合使用可组成形形色色的传输分配网络。分支器又叫定向耦合器。 线路放大器是用于补偿传输过程中因用户增多、线路增长后信号损失的放大器，多采用全频道放大器。 在分配网络中各元件之间均用馈线连接，它是信号传输的通路，分为平行馈线和同轴电缆。如下图所示。 平行馈线 （图一） 同轴电缆 （图二）4）用户终端：公共天线电视系统的用户终端为供给电视机电视信号的接线器，又称为用户接线盒。用户接线盒有单孔盒和双孔盒之分。单孔接线盒仅输出电视信号，双孔接线盒既能输出电视信号又能输出调频广播的信号。如下图所示。 单孔接线盒 （图三） 双孔接线盒（图四）天线 前端装置 传输分配网络 用户终端天线放大器混合器干线放大器用户接线盒分配器分支器线路放大器传输电缆自办节目源（图五）（图六）1.2室内电话系统建筑物电话系统随着电话的门数及分配方案的不同，一般由交接间(交接箱)、电缆管路、壁龛、分线箱(盒)、用户线管路、过路箱(盒)和电话出线盒等组成。由于工程性质和行业管理的要求，对于建筑物电话系统工程，建筑安装单位一般只作室内电话线路的配管配线、电话机插座以及接线盒的安装。对于交接箱、通信电缆的安装、敷设以及调试工作，一般由电信部门的专业安装队伍来施工。 1）电话电缆及电话线通信线与通信电缆型号的编制方法与一般照明动力线路用的线型号编制方法不同，具体见表一所代表的含义。 （表一）类别用途导体绝缘层内护层特征外护层派生1234567H市话电缆HB通信线HD铁路电气化电缆HE长途通信电缆HJ局用电缆HO同轴电缆HR电话软线HP配线电缆G铁芯线L铝芯线（T铜芯线不标注）F复合物SB纤维V聚氯乙烯塑料X橡皮Y聚乙烯YF泡沫聚乙烯B棉纱编制F复合物H橡套HF非燃料性橡套L铝包LW皱纹铝管Q铅包V塑料VV双层塑料C自承式D带行E话务员耳机用G工业用J交换机用P屏蔽P鱼泡式R柔软S下水T弹簧式Z综合式Z彩色式O相应的裸外护层1一级防腐麻被保护2二级防腐钢带铠装麻被3单层细钢丝铠装麻被4双层细钢丝铠装麻被5单层粗钢丝铠装麻被6双层粗钢丝铠装麻被1第一种2第二种2) 电话电缆穿管在建筑配管中，管材可以分为钢管、硬聚氯乙烯管、陶瓷管等。现在广泛使用的是钢管和硬聚氯乙烯管。3）电话室内交接箱、分线盒、壁龛（接头箱、端子箱、过路箱、分线箱）（1）交接箱：不设电话站的用户单位，用一个箱直接与市话网电缆连接，并通过箱的端子分配给单位内部分线盒（箱）时，该箱称为交接箱。交接箱可明装，也可以暗装。（2）壁龛：市内电话线路需分配到各室，或转折、过墙、接头时，用分线箱，又叫做接头箱、过路箱、端子箱。当暗装时通称为壁龛。壁龛箱体用木质、铁质制作，内装电话接线端子板一对作分线用。所装电话对数较少的盒也称接线盒或分线盒，可明装也可以暗装。图七：通信系统图图八：室内电视、电话组成图图八（a）电话、电视电缆系统图图八（b）电视、电话平面图1.3有线广播音响系统建筑物的广播系统包括：有线广播、背景音乐、客房音乐、舞台音乐、多功能厅堂的扩声系统和同声传译等系统。这里主要是介绍的是校园内有线广播系统。有线广播系统可以是单一的系统，也是多区域的广播系统。单一的广播系统所设立的广播站一般将扩音机房和播音室设在同一间房内。有线广播系统是由节目源、扩声设备、扬声器以及广播统路等四个部分组成。1）节目源设备：节目源为广播系统提供声源，它可以是收音机、放录机、CD、激光唱机、电子乐器等。2) 信号放大和处理设备：信号放大就是指电压放大和功率放大，其实是信号的选择处理，既通过选择开关选择所需要的节目源信号。3） 传输线路：对以公共广播系统，由于服务区域广、距离长、为了减少传输线路引起的损耗，往往采用高压传输方式。对于厅堂扩声系统，由于功率放大器与扬声器的距离不远，采用低阻大电流的直接馈送方式。4）扬声系统：扬声器就是“能将电信号转换成声信号并辐射到空气中去的电声转化器”，一般称为“喇叭”。1.4保安防范监控系统 1）保安防范三要素：保安也即防范，指窃者或者其他不速之客闯入禁戒区时，进行报警、监视和保卫等行动。这些行为靠防范系统来完成，其防范系统是由三要素组成：发现侵犯行为部分信息的传感或探测输送信息线路的部分信息传输接收信息及显示部分监视进入警戒者的行为并显示。2） 保安防范系统三要素具体组成：防范系统是传感器（探测器）、监控器或者报警器或监视控制器、解码器等用线路联接而成的一种集成系统。(1)保安防范传感器：一维（点、线）、二维（面）警戒传感器；三维（纵向、横向、垂直方向）传感器；特殊传感器。(2)传输线路：各种铜芯线、电缆、同轴电缆、光纤电缆、各种线路配件等。(3)保安防范监视装置：监视装置将传感器（探测器）传来的信号分类、传输、显示、记录。有几种形式，如：箱窗式显示，用发光二极管组成、LED、计算机管理显示等。1.5综合布线系统 综合布线一般是由工作区子系统、水平子系统、管理子系统、干线（垂直）子系统、设备间子系统和建筑子系统6个子系统组成。（如图九所示） （图九）1） 工作区子系统：是指从水平布线子系统的线缆末端，通过信息插座、跳线、配适器和其他各种住处接连装置和部件，与用户使用的各种设备连接的部分。工作子系统 （图十）（1） 各终端设备：有计算机、电话、传真机、电视机、监视器、传感器、数据终端等。（2） 线缆：有3类、5类或光纤缆，一般不宜超过3m.（3） 线缆插座：有3头、5头插头和光纤插头。（4） 信息插座：信息插座与3类线插头、5类线插头和光纤缆插头配套。每套插座由面板、信息块、防尘板、或者屏蔽 罩与底盒组成。（5） 导线分支和接续：为了多接终端设备，导线必须分支，分支有专用分支器，如Y型适配器、一线两用盒、中途转点盒等。2) 水平子系统:水平子系统由建筑物内各层的配电箱至各个工作区子系统的配线、配线架、配管等组成。(1)配管、配线l 配管有两种方式：一种是沿走廊布线，用金属线槽水平敷设，向下至信息插座布线，用金属线管沿墙铺设；另一种就是在混凝土地面中暗敷金属线槽或金属线管，用地插出线。l 配线：用3类线、5类线及6类线，或者更高级别的4对双绞线，或光缆，穿线槽或穿线管敷设，配线应该足够长，除所需净长度外
