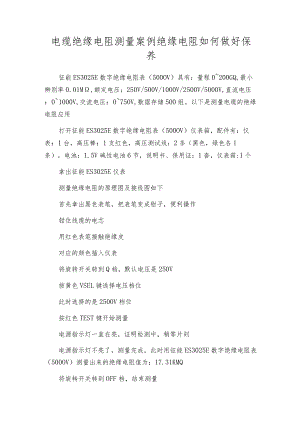

电缆绝缘电阻测量案例绝缘电阻如何做好保养征能ES3025E数字绝缘电阻表（500OV）具有：量程0200GQ,最小辨别率0.01M,额定电压：250V/500V/1000V/2500V/5000V,直流电压：01000V,交流电压：0750V,数据存储500组。以下是测量电缆的绝缘电阻应用打开征能ES3025E数字绝缘电阻表（500OV）仪表箱，配件有：仪表：1台，高压棒：1支红色，高压测试线：2条（黑色，绿色各1条），电池：1.5V碱性电池6节，说明书、保用证：1套，仪表箱:1个拿出征能ES3025E仪表测量绝缘电阻的原理图及接线图如下首先拿出黑色表笔，把表笔变成钳子，便利操作钳住线缆的电芯用红色表笔接触绝缘皮对应的颜色插入仪表将旋转开关转到Q档，默认电压是250V按黄色VSEL键选择电压档位此时选择的是2500V档位按红色TEST键开始测量电源指示灯一直在亮，证明检测中，稍等片刻电源指示灯不亮了，测量完成，此时用征能ES3025E数字绝缘电阻表（500OV）测量出来的绝缘电阻值为：17.31KMQ将旋转开关转到OFF档，结束测量结束测量，收工此为征能ES3025E数字绝缘电阻表（5000V）测量电缆的绝缘电阻案例如需购买或了解更多此仪表的参数，请拔打：02036544171,移动电话：13802775930,：1437841048绝缘电阻表紧要由三部分构成。第一是直流高压发生器，用以产生一直流高压。第二是测量回路。第三是显示。（1）测量回路在前面讲的摇表（兆欧表）中测量回路和显示部分的合二为一的。它是有一个流比计表头来完成的，这个表头中有两个夹角为60°（左右）的线圈构成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。表头指针的偏转角度决议于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。另一个方法是用线性电流表作为测量和显示。前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处；电流线圈正好在磁通密度强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。当被测电阻较小或为0时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。这样就达到了非线性的矫正。一般兆欧表表头的阻值显示需要跨几个数量级。但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法辨别；为了也要达到非线性矫正就必需在测量回路中加入非线性元件。从而达到在小电阻值时产生分流作用。在高电阻时不产生分流，从而使阻值显示达到几个数量级。(2)直流高压发生器测量绝缘电阻必需在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、IoOV、250V、500V、1000V,2500V、5000V-直流高压的产生一般有三种方法。第一种手摇发电机式。目前我国生产的兆欧表约80%是接受这种方法(摇表名称来源)。第二种是通过市电变压器升压，整流得到直流高压。一般市电式兆欧表接受的方法。第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表接受的方法。导致绝缘电阻表指针不能指零位故障的原因及检修方法如下：1、电流线圈或零点平衡线圈局部短路或断路。对此，应修理或重新绕制电流线圈或零点平衡线圈。2、电流回路电阻发生更改，电阻值变小时指针超过零位；电阻值增大时指针达不到零位。对此，应更换电流回路中的电阻。3、电压回路电阻发生更改，电阻值变大时指针超过零位；电阻值减小时指针达不到零位。对此，应更换电压回路中的电阻。4、导流丝性能发生了变化。对此，应对导流丝进行适当的调整，调整无效时应重换新的导流丝。
