四通道RGBW串联幻彩灯带灯条驱动IC芯片SM16714P方案详解.docx

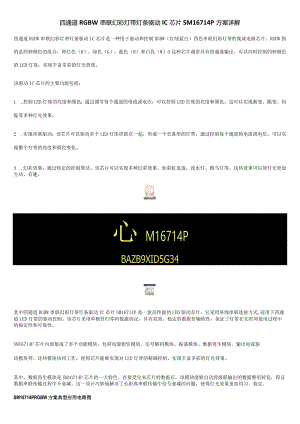

四通道RGBW串联幻彩灯带灯条驱动IC芯片SM16714P方案详解四通道RGBW串联幻彩灯带灯条驱动IC芯片是一种用于驱动和控制RGBW（红绿蓝白）四色串联幻彩灯带的集成电路芯片。RGBW指的是四种颜色的组合，即红色（R）、绿色（G）、蓝色（B）和白色（W）O这种芯片通常具有四通道输出，可以同时控制四种颜色的LED灯珠，实现丰富多彩的灯光效果。该驱动IC芯片的主要功能包括：1 .控制LED灯珠的亮度和颜色：通过调节每个通道的电流或电压，可以控制LED灯珠的亮度和颜色。这可以实现渐变、跳变、闪烁等多种灯光效果。2 .实现串联驱动：该芯片可以驱动多个LED灯珠串联在一起，形成一个长条形的灯带。通过控制每个通道的电流或电压，可以实现整个灯带的亮度和颜色变化。3 .幻彩效果：通过特定的控制算法，该芯片可以实现多种幻彩效果，如彩虹追逐、流水灯、跑马灯等。这些效果可以使灯光更加生动、有趣。心M16714PBAZB9XID5G34其中四通道RGBW串联幻彩灯带灯条驱动IC芯片SM16714P是一款高性能的LED驱动芯片，它采用单线串联连接方式,适用于四通道LED灯带的驱动控制。该芯片采用单极性归零码数据协议，具有高效、稳定的数据传输特性，保证了灯带在长时间使用过程中的稳定性和可靠性。SM16714P芯片内部集成了多个功能模块，包括电源钳位模块、信号解码模块、振荡模块、数据再生模块、输出电流驱动模块等。这些模块协同工作，使得芯片能够实现对LED灯带的精确控制，实现丰富多彩的灯光效果。其中，数据再生模块是SM16714P芯片的一大特色。在接受完本芯片的数据后，该模块能够自动将级联输出的数据整形转发，保证数据串联传输过程中不衰减。这一设计巧妙地解决了长距离串联传输中信号衰减的问题，使得灯光效果更加均匀、稳定。SM16714PRGBW方案典型应用电路图Fig.SM16714P典型应用方案图此外，SM16714P芯片还具有电流增益调节功能，用户可通过此功能设置电流范围在2.5mA40mA之间。OUTR/G/B/W各32个电流增益等级，即每个电流增益调节步径是1.2mA。这一设计为用户提供了更大的调节空间，使得用户能够根据不同的应用场景和需求，灵活调整LED灯带的亮度、颜色等参数，实现更加个性化的灯光效果。在实际应用中，SM16714P芯片广泛应用于家庭装饰、商业展示、舞台表演等领域。其稳定的性能、丰富的功能以及易于调节的特性，使得用户能够轻松实现各种独特的灯光效果，为生活和工作带来更加多彩的视觉体验。总之，四通道RGBW串联幻彩灯带灯条驱动IC芯片SM16714P是一款功能强大、性能稳定的LED驱动控制芯片。其独特的数据再生模块和电流增益调节功能使得其在长距离串联传输和个性化灯光效果实现方面具有显著优势。无论是家庭还是商业应用，SM16714P芯片都能为用户带来卓越的灯光体验。
