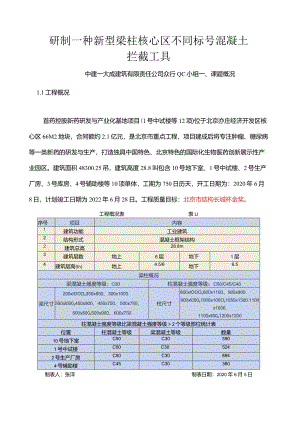

研制一种新型梁柱核心区不同标号混凝土拦截工具中建一大成建筑有限责任公司众行QC小组一、课题概况1.1工程概况首药控股新药研发与产业化基地项目(1号中试楼等12项)位于北京亦庄经济开发区核心区66M2地块，合同额约2.1亿元，是北京市重点工程，项目建成后将专注肿瘤、糖尿病等一类新药的研发与生产，打造独具中国特色、北京特色的国际化生物医药创新展示性产业园区。建筑面积48300.25吊，建筑高度28.8叫包含10号地下室、1号中试楼、2号生产厂房、3号库房、4号辅助楼等10项单体，工期为750日历天，开工日期为：2020年6月8日，计划竣工日期为2022年6月28日。工程质量目标：北京市结构长城杯金奖。工程概况表表Ll序号项目内容1建筑功能工业建筑2结构形式混凝土框架结构2建筑总高28.8m3建筑层数地上6层地下1层4建筑层高(In)地上4.5/6地下6.5梁柱概况梁混凝土强度等级：C30柱混凝土强度等级：C50/C45/C40梁尺寸200xlOOOs350x800、300x1000.550xl000x450x900、450x750、500x750、500x800x500x900、600x750柱尺寸800xlOOOx800x1100、900x900.900xl000s1000x100Os1050x1300.1100x1000.1100xll00s1200x1200柱混凝土强度等级比梁混凝土强度等级2个等级部位统计表位置柱混凝土等级梁混凝土等级数量10号地下室C50C305901号中试楼C50C305242号生产厂房C50C308944号辅助楼C45C30360制表人：张洋制表日期：2020年6月5日图Ll工程效果图1.2课题概况本工程各单体均为框架结构，梁柱尺寸、混凝土强度等级种类较多：(1)框架梁尺寸有400X750、450X750、450X900、500X750、500X800、500X900、550×1000s550×1150s600X750、600X1300等尺寸类型。(2)框架柱混凝土强度等级：C50/C45/C40,框架梁混凝土强度等级：C30o上恰府依木ItWtv rW*0M O*0M M BOM94巢柱节点泡爱土U大样图1.2规程、图纸要求高层建筑混凝土结构技术规程(JGJ3-2010)要求：结构柱、墙混凝土设计强度等级高于梁、板混凝土设计强度等级时，应在交界区域采取分隔措施。分隔位置应在低强度等级的构件中，且与高强度等级构件边缘的距离不宜小于500mm。应先浇筑高强度等级混凝土,后浇筑低强度等级混凝土。结构设计图纸要求：柱与梁板的混凝土强度等级相差2级时，为满足梁柱节点区抗剪与抗竖向荷载要求, 分隔措施。节点区的柱、梁板混凝土应在交界处采取21Ilfll及马黑num贾等B不财，骨，硬心N的太&上心用UFue«t»DtiTiItStitrM<ftel9t-t<A%住.内力*上ei<t*的hY4At.t.<.iH4ntff!4*O4<iU4<<fH9<ft%*.<t<HL<1teff÷uDMiUM”利;EM6H"M的UU.UitMlIinMiu!河柒1RtR*CK4:lft9!X.PLfitSiti-»>.«M.SAI5<L.育夏史M.1<Mwg*ftjlU<fWI>9t.ft-XXM*：M工4乩电株.-4TjHhdMWiJHbS“供*4.CftftfWtrtM孑RS*B-力*堂<f*aHa九乂*,mx««工，£¥*。崖#鬓急"女2“<1停11|耳，甬+1屋*脚岂习0不，*图1.3不同混凝土强度梁柱核心区分隔做法图图1.4图集梁柱分隔要求据此，需对本工程柱、梁混凝土强度等级相差2级的部位采取分隔措施,涉及的单体有10号地下室、1号中试楼、2号生产厂房、4号辅助楼，共涉及约592根柱子，共计需处理2368个部位。二、小组简介2.1 小组简介中建一大成建筑有限责任公司众行QC小组创立于2018年3月，组建于2020年6月1日，吸引了更多新员工、年轻员工的加入，壮大了小组力量，小组成员平均年龄33岁，是一支稳重且充满活力的队伍。小组严格采用PDCA循环的原理，以满足功能需求、控制工程质量、节约工期成本、提高团队整体能力为目的开展本次QC小组活动。小组名称众行QC小组课题类型创新型组建时间2020年6月小组成员10人活动次数24次小组注册编号ZD-QC-202001QC小组基本概况表表2.1制表人：张洋制表日期：2020年6月5日本小组成员涵盖各个部门的专业人才，小组成员也多次参与公司及北京市举办的QC知识培训及QC质量小组活动，为实际工程生产及质量小组活动的攻坚克难提供了坚实的基础。图2.1QC小组获奖证书图2.2小组团队参加QC质量小组活动、QC骨干培训活动Qe小组概况表表2.2活动课题研制一种新型梁柱核心区不同标号混凝土拦截工具课题类型创新型登记日期2020年6月1日活动时间2020年6月2020年11月课题注册号ZD-QCKT-202001活动时长48小时各组员出勤率94.6%小组成员序号成员姓名职务职称文化程度小组分工出勤率1组长谢海勇项目经理高级工程师本科组织策划、全面决策87.5%2副组长郭松森执行经理中级工程师本科现场协调、方案决策91.7%3副组长张洋项目总工中级工程师本科方案设计，现场指导100%4组员杨志质量总监中级工程师本科质量控制、检查落实95.8%5组员刘博文技术工程师助理工程师本科现场协调、标准化100%6组员高瑞辰技术工程师助理工程师本科工具制作，成果发表100%7组员黄冠达责任工程师助理工程师本科现场实施、照片收集95.8%8组员刘梓群合约工程师助理工程师本科物资保障、成本核算87.5%9组员王真平结构劳务项目经理中级工程师本科施工指导、现场协调95.8%10组员施昌能混凝土工长助理工程师专科现场实施、施工反馈91.7%制表人：高瑞辰制表日期：2020年6月5日制图人：张洋制图日期：2020年6月8日图2.3小组成员年龄及职称饼分图本小组成员根据工程进度计划及小组活动内容，制订了本课题小组活动进度计划表，活动日期为2020年6月1日2020年11月30日，小组活动进度计划如下表。QC小组活动进度计划表KJ4t十制表人：张洋计划进度制表日期：2020年6月10日实际进度制表日期：2020年11月30日三、选择课题3.1选择课题根据以往施工经验，梁柱核心区拦网措施通常为在梁柱不同强度等级混凝土交界部位采用铁丝网绑扎在梁箍筋上，来对柱头高标号混凝土进行拦截分隔。小组通过对我项目10号地下室15段统计及对我公司其他两个项目实地调研发现，梁柱核心区混凝土分隔观感合格率仅为62.5%、72.5%s77.5%o通过常规做法不能很好的实现梁柱混凝土分隔，拆模后的观感也比较差，是结构施工期间需要重点把控的质量难点，也是评优专家重点关注的一项内容。图3.1梁柱节点不同标号混凝土常规分隔做法拆模观对于梁柱节点，经过小组实地调研收集资料及调研分析，现有的常规施工做法不能保证梁柱节点混凝土良好分隔。在小组活动之前，我小组成员杨志通过前期对西安浙江中天西北集团“国宾中央区项目”参观调研发现，该项目在施工过程中采用了各种发明小工具，来提高工程施工质量，其中，针对不同标号梁柱混凝土分隔施工，还专门发明了“位不同标号阻断器”，梁柱节点混凝土分隔拆模观感合格率达到了83%olj1 *.g龌：二 .MM M¾M :vvi'nfcww ,甲Yt!C*H,彳 ： tjMFrt T 图3. 2实地调研、观摩优秀做法一料屯:二 领二"Hf4ftC.f TY：xvMrr 7fNMMB' *w"受此启发，能否采用类似这种的小发明工具来提高梁柱节点混凝土分隔质量及提升其拆模观感性呢？因此，本着精益求精、追求更高质量的工匠进取精神，小组决定选择此课题进行研究，对其施工方法进行探索创新优化。3.2借鉴查新在开展本课题研究之前，小组成员在中国知网、万方数据、NAST国科网、中国学术期刊数据库等主要数据信息网站利用梁柱节点、拦网工具等关键词对梁柱节点混凝土拦截施工方法和相关的文献进行了查新、借鉴。1、科技查新：小组成员张洋在中国知网、万方数据、NAST国科网等主表3. 1要数据信息网站对本课题及与本课题相关的知识进行检索，结果如下表。科技查新结果检索网站检索结果是否相关ErKi 十0WW cnfc有资料，经 查，与本课 题无关。nAST蚪冬旦恒蛙肘回有资料，经 查，与本课题无关。35X-J二|二¢，I保搜索到相关资料，可借鉴思路。制表人：张洋制表日期：2020年6月20日查新借鉴表表3.2查新项目梁柱节点混凝土分隔查新人张洋查新方法网络文库检索查新时间2020年6月20日查新目的项目借鉴一、查新范围：中国知网、万方数据、国家科技成果网、中国学术期刊数据库。可借鉴点采用钢筋焊接成定型工具与钢丝网搭配形成拦截工具二、查新点与查新要求：1、梁柱节点；2、拦截工具；3、钢筋框、钢丝网。4/上5'砰6JLl41、立杆：直径218螺纹钢筋，间距50mm,长度21m;2、横杆：直径218螺纹钢筋，长度;梁宽；3、辅助立杆：规格尺寸同立杆；4、把手：焊接钢筋，高度IOcm；5、钢丝网；6、梁；8、柱；9:梁。I2le9三、查新结论在万方数据知识服务平台检索到的实用新型专利“一种梁柱节点混凝土钢丝网拦截工具”，其中采用直径18mm钢筋焊接形成钢筋框、采用钢丝网与钢筋框绑扎组合形成拦截工具,可使得本工程的梁柱节点混凝土分隔更有可能实现良好分隔，经小组讨论认为可以借鉴应用。借鉴文章来源：万方数据制表人：张洋制表日期：2020年6月20日3.3确定课题基于上述选题理由及调研、查新、借鉴，我小组决定对本工程梁柱核心区混凝土拦截施工进行课题研究，同时通过此课题研究，培养小组成员着眼实际、优化创新的意识和能力，将创新想法付诸行动，形成成果，应用于施工现场，解决实际问题，达到预期目标，圆满完成项目、业主、公司的各项目标和任务。本QC小组确定此次活动课题为：研制一种新型梁柱核心区不同标号混凝土拦截工具。四、设定目标及目标可行性分析4.1 确定目标
