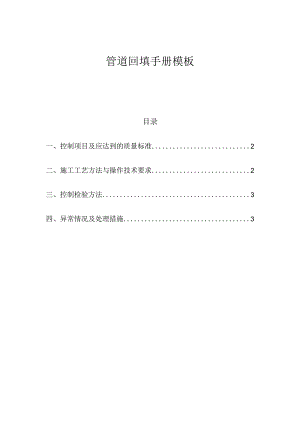

管道回填手册模板.docx
管道回填手册模板目录一、控制项目及应达到的质量标准2二、施工工艺方法与操作技术要求2三、控制检验方法3四、异常情况及处理措施3一、控制项目及应达到的质量标准1、控制标准1.1 防腐层质量；1.2 管道埋深；1.3 管底垫层细土粒径；1.4 水工保护；1.5 阴极保护测试线留头。2、质量标准2.1 用电火花检漏仪对防腐层质量进行检查无漏点；2.2 管顶埋深符合设计要求；2.3 管沟回填土应高出地面30Omm以上，覆土与管沟中心线一致，宽度为管沟上开口宽度，并应做成梯形；2.4 石方段管沟应先在管沟底部垫上200mm厚细土层,细土层应回填至管顶上方300mm,细土粒径W5mm,回填石头粒径W200mm0二、施工工艺方法与操作技术要求1、施工工艺方法1.1 下沟前用电火花检漏仪（三层PE检漏电压12.5Kv）对防腐层质量进行检测，有漏点按补伤施工方法进行补漏。1.2 施工设备与电力线路的安全距离应符合标准规定。1.3 在细土上回填原状土，若在农田段，先在细土上回填生土，后填耕植土。1.4 回填结束后，做水工保护工程。1.5 作阴极保护工程1.6 。恢复自然地貌2、操作技术要求2.1 管沟在回填前必须经监理工程师检查，认为符合设计及有关要求时，并在下沟、回填施工记录上签字后方可进行回填工作，同时管沟验完后回填工作应立即进行。2.2 在山脚或斜坡段，应根据地型与建设单位代表协商后，留好引水沟，防止水流进管沟。2.3 农田段回填土应由人工及挖掘机配合进行，以保证生、熟土不混。2.4 特殊地段，如重力湿陷性黄土段，应按设计要求进行机械压实。2.5 对于穿越河床、溪流及排水渠等处，应按设计要求将回填材料压实2.6 在回填过程中，对下列地点处应留出30m长的管道不予回填，再该工程完成后再回填至设计要求。2.6.1 加设碎连续覆盖层段两端；2.6.2 大中型河流穿越段两端；2.6.3 分段试压的管段两端2.6.4 其它单独施工段两端；2.6.5 ；其它需要碰死口连头段两端2.7 地下水位高的地段和穿越河流地段回填土应一次完成。2.8 保护电位测试线应做好保护工作，为保护好测试线、桩，再此处由人工回填。2.9 在所有回填工作结束后，按要求恢复地形地貌。三、控制检验方法1、检验方法目测、实测2、检验数量班组自检IO0%、质检员专检30%四、异常情况及处理措施1、土回填前，由班组进行自检，再经质检员专检，报监理工程师核准后回填。水工保护项目施工必需按相关标准进行，检查不合格应返工，直至合格为止。
