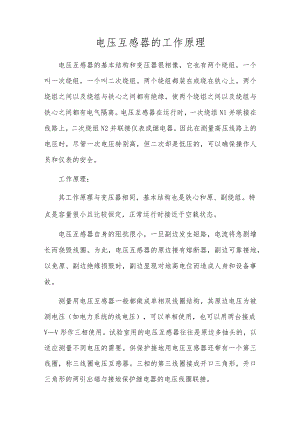

电压互感器的工作原理电压互感器的基本结构和变压器很相像，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组Nl并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压特别高，但二次却是低压的，可以确保操作人员和仪表的安全。工作原理：其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器自身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边显现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成VV形作三相使用。试验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点显现位移，开口三角的端子间就会显现零序电压使继电器动作，从而对电力系统起保护作用。线圈显现零序电压则相应的铁心中就会显现零序磁通。为此，这种三相电压互感器采用旁扼式铁心（IoKv及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有肯定的过励磁特性（即当原边电压加添时，铁心中的磁通密度也加添相应倍数而不会损坏）。电压互感器是发电厂、变电所等输电和供电系统不行缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来改换线路上的电压。线路上为什么需要改换电压呢？这是由于依据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要依据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不但会给仪表制作带来很大困难，而且更重要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不行能的，而且也是不允许的。标签：互感器电压互感器
