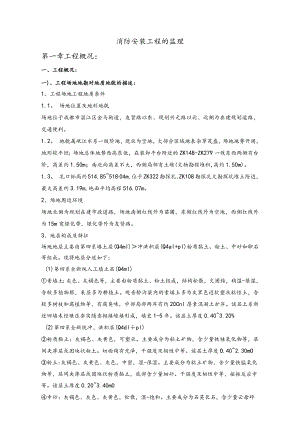

消防安装工程的监理.docx

消防安装工程的监理第一章工程概况：一、工程概况：一)、工程场地地勘对地质地貌的描述：1、工程场地工程地质条件1.1、 场地位置及地形地貌场地位于成都市温江区金马街道，友贤路以东、规划兴元路以北、北侧为在建规划道路，交通便利。1.2、 地貌属岷江水系一级阶地，现状为空地，大部分区域地表杂草茂盛，场地地势开阔，地形较平坦；场地总体地势西高东低，在装卸平台附近的ZK148-ZK279一线东西两侧有台阶，高差约1.50m；南北向高差不大，西侧局部有土堆(文物勘探堆积,高约1.50m)。1.3、 孔口标高约514.8551804m,位于ZK322勘探孔、ZK108勘探孔文勘探坑堆土附近，最大高差约3.19m,地面平均高程516.07m。2、场地周边环境场地北侧为规划在建市政道路，场地南侧红线外为苗圃，东侧红线外为空地，西侧红线外为15m宽绿化带，绿化带外为友贤路。3、地层构成及特征场地地层主要由第四系填土层(Q4ml)冲洪积层(Q4al+pl)粉质黏土、粉土、中砂和卵石等组成。现将地层分述如下：(1)第四系全新统人工填土层(Q4ml)素填土：灰色、灰褐色等，主要由粉质黏土、粉土组成，结构松散，欠固结，稍湿-很湿，含较多植物根，表层多为耕植土。观音桥沟渠内的素填土多为灰黑色近软塑状粘性土，含较多树枝和腐植物等，有腐臭味，中部局部两岸有约20Cnl厚素混凝土护岸。该层土系新近回填未经碾压夯实随意抛填堆填形成，填史1-5年。该层土厚度0.403.20%(2)第四系全新统冲、洪积层(Q4dl÷pl)粉质黏土：灰褐色、灰黄色，可塑状。主要成分为粘土矿物，含少量铁锤氧化物等，层间夹薄层或团块状粉土。切面稍有光泽，干强度及韧性中等。该层土厚度O.402.30mO粉土:灰褐色、灰黄色、灰色，中密，湿-很湿。主要成分为粘土矿物，含少量铁镒氧化物等，层间夹薄层或团块状粉质黏土，底部含少量细砂。干强度及韧性中等，摇振反应中等。该层土厚度0.203.40m0中砂：灰褐色、灰色、灰黄色，松散，湿-饱和。主要成分为石英长石，含少量云母碎屑。呈层状、透镜体状分布于卵石层顶部或卵石层内，分布于卵石层内的中砂偶夹个别卵石。该层土厚度0.405.00m。卵石：灰褐色、灰黄色、灰白色等杂色，场地内普遍分布，埋深0404.00m;卵石成分以岩浆岩为主，少量变质岩，微风化为主，一般粒径28cm,最大粒径30cm以上，含量50-85%,磨圆度较好，多呈亚圆形，主要以中砂充填为主，卵石层顶部局部以少量粉土充填。充填物含量约15%50%°根据其密实程度，依据成都地区建筑地基基础设计规范(DB51/T5026-2001),将其划分为三个亚层：稍密卵石7:卵石含量5060%,粒径一般2060mm,最大大于200mm,卵石间稍有接触。中密卵石-2:卵石含量约6070%以上，粒径一般3080mm,最大大于200mm,卵石间多有接触。密实卵石-3:卵石含量约65-85%,粒径一般3080mm,最大大于300mm,卵石间接触紧密。根据区域地质和附近场地工程资料，场地卵石层总厚度大于50m。以上地层具体分布情况详见工程地质剖面图。4、场地地下水类型和水文特征(1)地表水勘察期间场地内无地表水。(2)地下水本场地地下水类型有两种，第一类是上层滞水；第二类是孔隙潜水，分述如下：上层滞水：上层滞水主要赋存于填土、粉质黏土或粉土中，埋藏较浅，受大气降水和地表水体的补给，蒸发下渗排泄为主，含水量及水位埋深随季节变化大，一般情况水量较小，对基坑工程和基础施工有一定影响，施工时可采取明排措施。勘察期间未测得该型水位。孔隙潜水：是本场地的主要地下水，赋存于砂卵石层中，其补给来源主要为大气降水、地下径流补给，通过地下径流向下游补给、蒸发等方式排泄，水量较大，水位主要受施工降水和季节控制。勘察期间（89月份）属丰水期，于钻孔中测得孔隙潜水稳定水位埋深为1.402.90m,对应标高513.16514.29m。根据区域水文地质资料，潜水水位年变幅2.0m。5、岩土层富水性及渗透性通过现场多手段勘察、结合成都地区经验，场地内主要岩土层的富水性及水文参数见表3.5。6、不良地质作用及不利埋藏物6. 1不良地质作用经现场调查测绘，勘察范围及附近无断裂构造带、活动性断层、滑坡、泥石流、崩塌、地陷等不良地质作用。6.2不利埋藏物经现场调查、勘探，场地内无墓穴、防空洞、孤石等不利埋藏物；在场地东部地表有一条已经回填的观音桥沟渠自北向南穿场而过，原为排水渠，断面呈倒梯形，上口宽度约4.2Om（南端）3.50m（中部）5.50m（北端）、下口宽度约2.50m,深度（高度）约2.50m,沟渠中部局部两侧有厚约20Cm混凝土护岸，沟内由软塑粉质粘土、粉土和较多枯木树枝腐植物等松散回填，沟渠底卵石受腐植物浸染呈灰黑色。观音桥沟渠和探坑位置见附图2；沟渠素填土和探坑如图3.6。对工程的影响及处理措施建议：沟渠内回填物成分混杂，结构松散。当有荷载要求时，应将沟内回填物清除。观音桥沟渠在场地内分布范围较小，分布于地表易于处理，对工程建设的影响较小，主要影响是增加清除换填土石方量和工程造价。7、特殊性岩土经勘察，本场地特殊性岩土为素填土，主要由粉质黏土、粉土组成，结构松散，欠固结，稍湿-很湿，含较多植物根，表层多为耕植土。观音桥沟渠内的素填土多为灰黑色软塑状粘性土，含较多树枝和腐植物等，有腐臭味，中部局部两岸有约20Cm厚素混凝土护岸。素填土系新近回填未经碾压夯实随意抛填堆填形成，填史15年，压缩性高，均匀性差，略有湿陷性，为不良土层。对桩基础，应考虑其负摩阻力影响，负摩阻力系数可取0.20,同时还应考虑素填土回填时间较短，结构松散未固结，对桩周和承台等侧向约束较小的问题：对基坑基槽，因素填土结构松散，稳定性差易坍塌，应采取适宜的支护支挡措施。地下水对特殊性土素填土的影响主要有：素填土遇水后强度降低，具有湿陷性，在受荷条件、水浸和自重固结下会沉陷沉降。二：设计对整个现场的规划、布局及设计1、建筑规模：本项目位于四川省成都温江区金马街道，规划用地性质为工业用地，用地面积约为63397.45M2,本工程包含2栋2层厂房（厂房1、厂房2）、1栋卸货通道、1栋1层坡道及设备用房1,2栋1层的门卫，1栋非机动车棚组成，2栋二层丙类厂房钢管经框架结构，顶层为钢柱、钢梁及轻钢屋面；生产火灾危险性为丙类，耐火等级均为一级，建筑内部设置自动灭火系统及火灾自动报警系统。设备用房、门卫均为框架结构，钢筋殓屋面系统2、单体建筑一览表:子项号构筑物名称层数建筑面积（M2）建筑消防高度M火灾危害性耐火等级结构形式地上地卜.Ol厂房12024771.8423.50丙级一级钢框架结构02厂房22032275.6423.525丙级一级钢框架结构()3卸货通道108425.4410.8()二级框架结构04坡道及设备用房210512.2010.80二级框架结构05设备用房11-11472.005.30二级框架结构06非机动车棚1078.452.45二级钢框结构3、本工程单体建筑包含建筑、结构、给排水、强弱电、暖五个专业，建筑内部为全装修设计（入口及夹层理单区为精装修），卫生间洁具，电气的管线灯具开关，暖通通风换气，水井管道及洁具安装完成后，精装修交付、建筑应达到防热、防潮，抗暴风雨、防盐雾侵蚀的要求，本工程的钢结构部分详细设计，由专业公司进行二次设计；三：本细则编制说明及结构布局1、本细则根据监理规范、本项目的监理规划、监理合同及设计图纸内容共编制了十六章：其是用来指导项目现场监理工作的依据，其中包含了对实体工程的监理要求和管理措施、结合设计及规范要求进行监理做到有的放矢，管控结合，做到事前、事中、事后全过程监理，保证工程的质量和安全。2、对施工操作过程中易出现安全问题的分部、分项工程也进行了安全防控措施的编制已达到管控目的。3、本细则编制未涉及的但必须要编写的部分另见专项监理细则。四、参建单位概况序号参建单位单位名称1工程名称丰树国际食品（成都）智能产业基地项目2建筑地点成都市温江区金马街道3建设单位丰劭实业（成都）有限公司4施工总承包中国京冶工程技术有限公司5设计单位上海新建建设建筑设计有限公司6监理单位重庆佳兴建设监理有限公司7勘察单位中国建筑西南勘察设计研究院有限公司8对消防安装工程的监理一、编制依据1 .已批准的本工程监理规划2 .施工图纸和工程变更联系单3 .经监理批准的施工组织设计4 .建筑给水硬聚乙烯管道施工及验收规程（CECS41:20155 .建筑给水钢塑管管道工程技术规程（CECS1252001）6 .建筑排水硬聚乙烯管道工程技术规程（CJJ/T29-2010）7 .建筑给水排水有采暖工程施工质量验收规范GB50242-20028 .建筑工程监理规范GB5031420139 .建筑工程施工质量验收统一标准GB5030CP201310 .中华人民共和国工程建设标准强制性条文一一房屋建设部分（2002版）11 .供配电系统设计规范GB50052-200912 .«10KV及以下变电所设计规范GB50053-201313 .低压配电装置及线路设计规范GB50054-2011；14 .通用用电设备配电设计规范GB50055-2011;15 .建筑物防雷设计规范GB50057-201Q16 .火灾自动报警系统设计规范GB50116-201317 .民用建筑照明设计标准GBJ133-90;18 .电气装置安装工程、高压电器施工及验收规范GBJ148-90;19 .电气装置安装工程母线施工及验收规范GBJ149-90;20 .电气装置安装工程电气设备交接试验标准(12)»GB50150-2006;21 .火灾自动报警系统施工及验收规范GB50166-200722 .电气装置安装工程电梯电气装置施工及脸收规范GB50310-2002；23 .建筑工程施工现场供用电安全规范GB50194-201424 .有线电视系统工程技术规范GB50200-200225 .电力工程电缆设计规范GB50217-200726 .电气装置安装工程低压电器施工及验收规范GB50258-2002;27 .电气装置安装工程IKV以下配线工程施工及验收规范GB50258-2002;28 .电气装置安装工程电气照明装置施工及验收规范GB50259-200629 .建筑电气安装工程质量检验评定标准GB50303-2015,30 .建筑与建筑群综合布线系统工程设计规范GB/T50311-2007;31 .建筑与建筑群综合布线系统工程验收规范GB/T50312-2007；32 .智能建筑设计标准GB/T50314-201533 .民用建筑电气设计规范JGJ/T16-2008o二、消防工程施工质量监理控制要点随着建筑工程规模的扩大功能的多元化消防工程的地位愈显其重要性为确保国家财产和人们生命的安全国家有关部门先后制颁布相应的法规和条例在各地区均设有政府监督管理机构对消防工程实施宏观控制。
