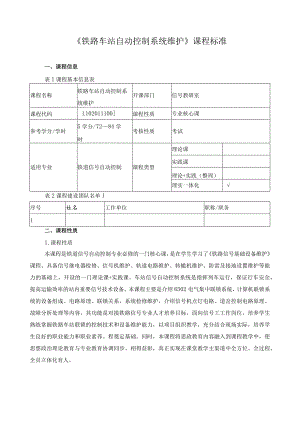

《铁路车站自动控制系统维护》课程标准.docx

铁路车站自动控制系统维护课程标准一、课程信息表1课程基本信息表课程名称铁路车站自动控制系统维护开课部门信号教研室课程代码L102011100课程性质专业核心课参考学分/学时5学分/7284学时考核性质考试适用专业铁道信号自动控制课程类型理论课实践课理论+实践（整周）理实一体化表2课程建设团队名单I序号姓名工作单位职称/职务1二、课程性质1.课程性质本课程是铁道信号自动控制专业必修的一门核心课，是在学生学习了铁路信号基础设备维护课程、具备信号继电器检修、信号机维护、轨道电路维护、转辙机维护、防雷及接地设置维护等能力的基础上，开设的一门理论课+实践课。车站信号自动控制系统是指挥列车运行，保证行车安全，提高运输效率的站内重要信号技术设备。本课程主要是介绍6502电气集中联锁系统，计算机联锁系统的设备组成、电路原理、联锁关系，系统检修维护，介绍信号机点灯电路、道岔控制电路原理、故障分析处理等内容，其功能是对接铁路信号专业人才培养目标，面向信号工工作岗位，培养学生熟练掌握铁路车站联锁的控制技术和设备维护能力，以项目组织教学，充分结合现场实际，培养学生良好的职业能力和职业素养。程奠定基础。同时，本课程将思政教育内容融入到课程教学中，使思想政治理论教育与专业教育协调同步、相得益彰，真正实现在课堂教学主渠道中全方位、全过程、全员立体化育人。2.课程功能定位表3课程功能定位分析对接的工作1.ua-冈位对接培养的职业岗位能力对应岗位的知识点铁路、地铁信号工岗位1.能测试、分析管内信号设备电气特性信号机、道岔、轨道电路、转辙机电气特性2.能处理车站信号隐患电路故障分析与处理3.能检修管内的信号设备信号设备检修维护4.能整治道岔转辙设备和轨道电路转辙机、轨道电路故障处理，检修维护5.能进行计算机联锁、电源屏等冗余设备故障的人工切换计算机联锁系统设备故障人工切换6.能判断处理车站信号设备电路开路、室外设备短路故障车站信号设备电路开路、短路故障处理7.能应急处理车站信号设备故障车站信号设备电路故障分析处理8.能识读信号设备接连图、配线图信号设备连接图、配线图9.能分解、组装、调整控制台、道岔转辙设备、信号机转辙设备的分解与组装10.能更换车站信号单项设备信号设备的分解组装更换11.能在行车信号设备检查登记簿上登、消记行业规章、制度、标准信号工施工岗位能够按照铁路信号工程施工技术及工艺标准对相关信号设备进行施工、安装的能力行业规章、制度、标准、施工技术、施工图纸的识读三、课程目标与内容1.课程总目标通过本课程的学习，使学生掌握铁路车站联锁的“进路控制”过程、“联锁”概念，掌握联锁表识读与编制；掌握6502电气集中联锁系统、计算机联锁系统的基本组成、基本电路原理及电路故障处理方法，具备系统操作使用、日常维护能力；掌握四线制道岔、五线制道岔控制电路、信号机点灯电路结构、工作原理和电路故障处理方法，具备设备使用、故障分析处理能力，能够胜任铁路信号工岗位工作，具有良好职业道德、工匠精神、创新意识、安全意识、较强规章制度意识的高技术技能人才。2.课程具体目标表4课程教学目标与内容序号考核指标点知识目标技能目标素质目标教学内容教学资源1掌握铁路车站联锁的基本知识和基本关系，车站联锁表识读与编制，以及车站联锁设备车站联锁基本知识掌握联锁基本概念“故障一安全，概念进路及敌对进路电气集中联锁系统、计算机联锁系统、铁道信号自动控制资源库（课件、视频、动画）、图册2车站联锁图表基本看懂联锁表提升识图能力联锁表识读3车站联锁图表编制会编制简单联锁表建立联锁概念联锁表编制4车站联锁设备掌握主要联锁设备类型了解铁路设备车站主要联锁设备类型及作用1掌握6502电气集中设备的基本组成、基本动作过程、基本电路原理及操作使用方法，具备操作使用、日常维护能力掌握车站联锁设备的组成，室内外设备的连接关系能够描述出车站联锁设备的组成标准作业流程电气集中车站设备组成电气集中联锁实训室、图册2掌握车站联锁设备的操作使用方法能按要求操作车站联锁设备进行强化学生的岗位职业能力继电集中车站设备功能、设备的操纵使用3掌握联锁表的编制要求与方法能够进行联锁试验标准作业流程联锁表的基本概念及编制4掌握1一8线电路的动作原理，了解915线电路原理能处理1-8线一般开路故障安全工作意识15条网络线电路结构，18线各继电器的作用、设置与动作5掌握四线制道岔控制电路结构、工作原理和故障处理方法，具备操作使用、日常维护能力熟练掌握四线制道岔控制电路结构、工作原理和故障处理方法能处理四线制转辙机道岔控制电路故障自主学习能力，团队协作意识四线制道岔控制电路原理；四线制道岔控制电路故障分析方法转辙机控制实训室6掌握五线制道岔控制电路结构、工作原理和故障处理方法，具备操作使用、日常维护能力熟练掌握五线制道岔控制电路结构、工作原理和故障处理方法能处理五线制转辙机道岔控制电路故障。责任感和职业道德。五线制道岔控制电路原理；五线制道岔控制电路故障分析方法高铁转辙设备实训室7掌握进站信号机点灯电路的组成、工作原理和故障处理方法，具备操作使用、日常维护能力熟练掌握进站信号机点灯电路的组成、工作原理和故障处理方法能进行标准化作业;能处理进站信号机常见故障规范操作意识，细心，耐心进站信号点灯电路；进站信号点灯电路测试和常见故障的分析处理方法车站信号综合演练室、计算机联锁实训室、高铁信号室外设备实训场8掌握出站信号机点灯电路的组成、工作原理和故障处理方法，具备操作使用、日常维护能力熟练掌握调车信号机点灯电路的组成、工作原理和故障处理方法能进行标准化作业；能处理出站信号机常见故障规范操作意识，细心，耐心出站信号点灯电路；出站信号点灯电路测试和常见故障的分析处理方法车站信号综合演练室、计算机联锁实训室、高铁信号室外设备实训场9掌握调车信号机点灯电路的组成、工作原理和故障处理方法，具备操作使用、日常维护能力熟练掌握调车信号机点灯电路的组成、工作原理和故障处理方法能进行标准化作业；能处理调车信号机常见故障规范操作意识，细心，耐心调车信号点灯电路；调车信号点灯电路测试和常见故障的分析处理方法车站信号综合演练室、计算机联锁实训室、高铁信号室外设备实训场10掌握计算机联锁系统的基本知识，典型计算机联锁系统的组成、工作原理和日常维护程序及标准，具备操作使用、日常维护能力熟悉TYJL-ADX型计算机联锁系统的硬件组成、各部分设备的功能；掌握TYJL-ADX型计算机联锁系统的设备维护常识与故障处理方法能处理TYJL-ADX型计算机联锁系统的设备常见故障培养计算机联锁系统安全操作意识TYJL-ADX型计算机联锁系统的硬件组成、各部分设备的功能；TYJL-ADX型计算机联锁系统的设备维护常识与故障处理方法计算机联锁实训室高铁车站信号自动控制实训室11熟悉D熟一K5B型计算机联锁系统的硬件组成、各部分设备的功能；掌握DS6K5B型计算机联锁系统的设备维护常识与故障处理方法能处理DS6K5B型计算机联锁系统的设备常见故障培养计算机联锁系统安全操作意识DS6K5B型计算机联锁系统的硬件组成、各部分设备的功能；DS6K5B型计算机联锁系统的设备维护常识与故障处理方法计算机联锁实训室高铁车站信号自动控制实训室表5课程教学安排序号项目（模块）任务（单元）2教学内容重点、难点教学方法和手段学时1项目1车站联锁及联锁表1.1车站联锁关系1 .进路与道岔之间的联锁关系2 .进路与进路之间的联锁关系3 .进路与信号机之间的联锁关系4 .进路与轨道区段之间的联锁关系重点：进路与道岔之间的联锁关系；进路与进路之间的联锁关系；进路与信号机之间的联锁关系；进路与轨道区段之间的联锁关系难点：进路与道岔之间的联锁关系；进路与轨道区段之间的联锁关系重视探究性学习、研窕性学习，能根据课程内容和学生特点，灵活运用启发式、讨论式、参与式、案例式等多种恰421.2车站信号平面布置图1 .信号机的设置；2 .轨道区段的划分重点：信号机的设置，轨道区段的划分难点：轨道区段的划分23L3联锁表1.联锁表的基本概重点：联锁表的识读和4念2.联锁表的编制编制难点：联锁表的编制当的教学方法，精细设计教学方案，精准供给思政元素。41.4电气集中车站设备组成、功能、操纵使用1 .电气集中车站设备组成2 .电气集中车站设备功能3 .电气集中设备操纵使用重点：电气集中车站设备组成及功能难点：电气集中设备操纵使用451.5电气集中定型组合类型及选用1 .电气集中定型组合类型2 .电气集中定型组合选用重点：电气集中定型组合类型难点：电气集中定型组合选用26项目26502电气集中设备维护2.1记录电路1.方向继电器电路作用、设置与动作2.按钮继电器电路作用、设置与动作3.按钮表示灯、进路排列表示灯的显示意义重点：方向继电器电路作用、设置与动作；按钮表示灯、进路排列表示灯的显示意义难点：按钮继电器电路作用、设置与动作472.2选岔电路16线网络选岔电路结构各继电器的作用、设置与动作重点：选岔电路结构，各继电器的作用、设置与动难点：选岔电路结构，各继电器的作用、设置与动作教学方法把价值引领与知识传授融合起来，有效调动学生学习的积极性，促进学生学习能力提升。注重信息882.3辅助开始继电器电路和终端继电器电路1. FKJ电器电路作用、设置与动作2. ZJ电路作用、设置与动作重点：FKJ、ZJ电路的作用、设置与动作难点：FKJ电路作用、设置与动作292.4开始继电器电路1 .第7网络线的电路结构；2 .KJ作用、设置、电路动作与表示重点：第7网络线的电路结构；KJ作用、设置、电路动作与表示难点：第7网络线的电路结构技术与课程教学的紧密结合，教学手段先进，合理利用线上线下混合式教学模式。21()2.5信号检查继电器电路L第8网络线的电路结构；2.XJJ作用、设置与电路动作重点：第8网络线的电路结构;XJJ作用、设置、电路动作与表示难点：第8网络线的电路结构;XJJ作用、设置、电路动作与表示2112.6区段检查及股道检查继电器电路L第9、10网络线的电路结构2. QJJ作用、设置与电路动作3. GJJ作用、设置与电路动作重点：第9>10网络线的电路结构；QJJ，GJJ作用、设置与电路动作难点：第9、10网络线的电路结构。2122.7信号继电器电路1.第11网络线的电路结构；2.LXJ.DXJ、YXJ作用、设置与电路动作3.进站、出站信号控制的辅助继电器电路。重点：第H网络线的电路结构；LXJ.DXJ、YXJ作用、设置与电路动作；进站、出站信号控制
