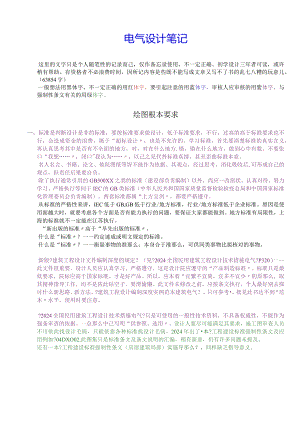

电气设计笔记这里的文字只是个人随笔性的记录而己，仅作备忘录使用，不一定正确。初学设计三年者可读，或许稍有帮助。有资格者不必浪费时间，因所记内容是些既不能写成文章又写不了书的乱七八糟的玩意儿。（63854字）一般想法用黑体字，不一定正确的用红体字，要引起注意的用蓝体字，审核人应审核的用紫体字，与强制性条文有关的用绿体字。绘图根本要求一，标准是判断设计是非的标准，要按标准要求做设计，低于标准要求，不行，过高的高于标准要求也不行，会造成资金的浪费，属于“超标设计，也是不允许的。学习标准，首先要清楚标准的真实含义，再认真思考其中是否有不全面的地方，对，对在什么地方,错，错在什么地方，做到心中有数。不要张口“我想，闭口"我认为，以己之见代替标准真缔，甚至歪曲标准本意。名人名言、书籍、论文、他院图纸等皆不能作为依据。其观点，经过思考，消化吸收后,可形成自己的观点，但责任后果要自负。除了执行通常引用的GB500XX之类的标准建设部负责编制）以外，尚应一改原状、认真对待、努力学习、严格执行等同于IEC的GB类标准（中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会负责编制）。两套标准都属“上方宝剑，都要严格遵守。从标准的严格性来讲，IEC低于GB,GB低于行业/地方标准，行业/地方标准低于企业标准。原因是使用面越大时，就要考虑各个方面是否有能力执行的问题，要保证大家都能做到。地方标准有局限性，上海的标准就不一定能在江苏执行。“新出版的标准高于“早先出版的标准。什么是“标准？一一约定速成或明文规定的标准。什么是“标准？一一衡量事物的准那么；本身合于准那么，可供同类事物比拟核对的事物。新版?建筑工程设计文件编制深度的规定？（见?2024全国民用建筑工程设计技术措施电气?P320）一此文件很重要，设计人员应认真学习，严格遵守，这是设计院应遵守的“产品制造标准。标准只是最低要求，院标应高于国家标准，才是好产品。所以，应本着“宜繁不宜简，宜多不宜少的原那么，取其精神指导工作，而不是依此钻空子、耍滑偷懒。此文件未修改之前，应按条文执行，个人最好别去探讨什么新思路、新方法。?建筑工程设计编制深度实例范本建筑电气？，只可参考，拙见此书达不到“范本水平，使用时要注意。?2024全国民用建筑工程设计技术措施电气?只是可使用的一般性技术资料，不具备权威性，不能作为强条审查的依据。一总那么中已写明“供参照、选用。设计人要尽可能满足其要求，施工图审查人员不可依此找设计毛病，只能依靠各种标准找设计毛病。2024年出了本?工程建设标准强制性条文及应用例如?04DXO02,此图集只是标准条文及条文说明的汇编，稍有新意，仍有许多问题未提及。还有一本?工程建设标准强制性条文（房屋建筑局部）实施导那么？，同样缺乏指导意义。没有针对审图中的具体问题作出解释，仅仅将条文说明加以择录，是此图集的缺乏之处。二，平面图上各种箱体都应有编号。各种箱体的编号如下:高压配电柜AHHighvoltage低压配电柜APPower箱式变电站BTSBox-typeSubstation电力配电箱APPower照明配电箱ALLight控制箱ACControl插座箱ASSocket母线插接箱ABPBusPlugs应急电力配电箱AEPEmergencyPower应急照明配电箱AELEmergencyLight电话分线箱ATPTelephone有线电视接线箱ATVTelevision平安监视接线箱ASMSafetyMonitoring对讲系统分线箱ADADialoqueAudio可视对讲系统分线箱ADVDialoqueVision播送系统接线箱ABSBroadcastingSystem计算机网络层接线箱（分配线架）IDFIntermediateDistributionFrame计算机网络总接线箱（主配线架）MDFMainDistributionFrame移动通信中继箱AMRMobileRelay移动通信屏蔽箱AMSMobileShieldBAS现场控制箱DDCDirectDigitalController火灾自动报警接线箱AFSFireSignal混合使用接线箱AMAMixApplication三表计量箱AMMeasure各种线路的编号如下：高压电力线路WHPHighPower普通电力线路WPPower应急电力线路WEPEmergencyPower正常照明线路WLLight应急照明线路WELEmergencyLight三，应说明各种用电设备编号，线路标注，配电箱标注的含义。编号应尽可能简单！普通用电设备和消防用电设备应标注清楚。配电箱编号中最好别用撇号IAP',也不要加杠IAP'-1。四，配照平面图中不宜使用单线图画法，因管子数量和连接关系分不清。分段处有无接线盒？盒的前后各有几根管子？暗敷管线在图中是找最短路径画，在板缝中的暗敷管线和明敷管线那么要求横平竖直画。要注意管线敷设部位改换符号（在断线处打一叉叉）的使用方法。五，街上有条标语“树立语言文字标准意识，提高民族文化素质。为了“向国际靠拢，各种标注中要用英文字母，不再采用汉语拼音字母，但，不必显示设计人的英语水平，工程图上能用中文说明的那么不用英文说明，使用不常见的英文缩写时要加以说明。计量单位的写法是有国家标准规定的，要注意各种大小写的要求。例，工程图上，平面尺寸的单位是mm,高度尺寸的单位是m。“千用小写k,不能用大写K。图纸上要防止文字或标注互相重叠，防止晒出的蓝图上看不清楚。“技术术语和“口语是有区别的，“开关的口语就是“令克，设计文件中要用“技术术语，但设计人要懂“口语。六，设计院讲究“单位风格而不是“个人风格。不能各行其是，五花八门，凡有规定的,都必需按规定执行。个人的得意之举，经大家认可后，可变为集体行动。七，图框格式和尺寸有国家规定，标题栏格式由各个设计院按国标要求规定，设计人不得随意更改。详见?房屋建筑制图统一标准?GB/T50001-2001。一个设计院只能有一种形式的标题栏。一个工程内不宜混用横式和立式幅面。有许多各专业都要使用的制图方法（例，剖面图，标高等）的规定都应按此标准执行。签字栏中最好是先用计算机输入仿宋体字的姓名，后跟手写签名。诚心不想让人认出姓甚名谁者应考虑动机何在？图纸应在全部做完，经认真自校并把图纸整理好之后，再提供给校对人，最后连同校对人的校核单一块儿交审核人，最好是经修改后再交审核。应留足校审时间。签字时间的先后次序是设计人，校对人，审核人，工程负责人，审定。一一这不是什么技术问题，仅仅是个礼貌而已。有些设计院的图纸上写着“不得量取图纸尺寸施工一一可是，设计人在图上又不标明尺寸，施工人员怎么施工？电气专业的图纸上最好别出现这些字样，详图例外。修改图上要说明修改原因并标明修改地点。八，太大的平面图经分割后，应在每张小平面图上有一个小的分区示意图，以便说明各分区之间的关系。每张平面图上要有一个指北针，最少一层平面图上要有一个指北针。假设无指北针，怎麽能说明房子的朝向？地下层或各层平面图上宜用单线画的小图表示出防火分区，人防分区，防护单元。有吊顶的房间处，要注明吊顶高度。吊顶的符号与标高的符号是有区别的，见?苏D9901?页15o办公室内有局部吊顶时应该用细的虚/实线画出吊顶部位，并注明吊顶高度，以说明灯位布置理由，免被误解。平面图上要说明各个不同地域的不同标高，特别是楼梯休息平台处要标清。同一平面上的不同标高都应标注。室外标高也应表示，以便说明进出管线的关系。设计地下层时，一定要参看结构专业的顶板图，了解梁的分布情况以便布置探测器和灯具。九，删除建筑工作图上不必要的内容，要推敲哪些要删，哪些要保存？例：汽车库内的汽车,教室内的桌椅等就不必删除，但必须将其变淡，使其隐约可见，又不阻碍电气画图，以便说明灯位是否合理。剖面图一定要在平面图的相应位置上有剖面线。剖面线的正确画法见?房屋建筑制图统一标准?GB/T50001-2001。楼梯、电梯、自动扶梯都应有编号，特别要注意标明消防电梯。剪力墙不宜涂成深黑色，以免影响其它图纸内容。十，在不同地点（变压器容量、配电干线、配电支线）的负荷计算要采用不同的计算方法，见?民用建筑电气设计标准?JGJ/T16-92中3。4节。设计人应能掌握?工业与民用配电设计手册?中提到的各种计算方法。?2024全国民用建筑工程设计技术措施电气?P318要求设计文件中应包括以下计算书:用电设备负荷计算；变压器选型计算；电缆选型计算；系统短路电流计算（此计算是做各种电器动/热稳定性校验、开关保护动作灵敏度校验和选择性计算的根底或先提条件）；防雷类别计算及避雷针保护范围计算；一一各种计算结果尚应标示在设计说明或相应图纸中。”提供不提供是一回事，“有没有是另一回事，“会不会更是另一码事儿。十一，地面线槽只能在盒子处分岔，画图时只能横平竖直，不可能拐弯。十二，单相用“1N表示，不再用“10表示。三相用“3N表示，不再用“3表示。十三，平面图上绘图比例最好采用1：100,其它比例数都不适宜。现场施工电工身上只有钢卷尺和20Cm长的小钢尺，通常没有各种比例尺，所以1：100最适宜。？房屋建筑制图统一标准?GB/T50001-2001中P57上讲：因1：150用得己很普遍，所以转入“常用比例，从条文说明还可看出1：150是弥补1：200之缺乏而设定的。但要考虑“普遍不等于合理，只要设计人看看自己画的图纸，是否舒服，就可知道1：150的比例不适宜。一假设用1：150,楼梯间就会显得不清楚。1：250的平面图就更无实用价值了。详图视情可用1：10,1：20,1：50等。十四，图例应引起注意，是否能正确使用图例是件重要事情，“制图是工程师的语言，而图例就相当于语言中的词汇，用词不当，让人怎么理解您想表达的准确意思呢？应研究?建筑电气工程设计常用图形和文字符号?00DXOOI中的各项要求。至今，二十年过去了，仍有许多人把插座画反180°；避雷器的图形不对，等。虽然不是什么原那么性问题，但说明设计人惰性太大、工作不严密。跷板开关在图上有一定的角度（约60°）要求，不要任意放置，个别场合出于无奈可以任意放置。十五，局部重叠的地方，上部拉出去，将最外面两个对应点用两条点划线将其对应关系表示清楚即可，不必用四条点划线表示。十六，设计院晒的蓝图也应注意质量，纸张质量要好，白底蓝线要清楚，折图要考虑便于使用，包装要精美实用。图纸目录一，智能化工程的图纸有可能与电气工程的图纸分开时，那么分开另成一册。与智能化工程有关的图纸，其图纸编号以“Z打头（2001,4,3决定假设智能化工程的图纸与电气工程的图纸混在一起可仍以“D打头。进一步说，拼音字母"D宜改为英文字母“E，拼音字母"Z宜改为英文字母“1。二，本院图纸的标题栏中应写清“甲级证书100005,；智能化工程图纸的标题栏中应写清“智能化工程设计甲级证书0455"或两个证书号都写。三，图纸目录中系统图要放在前面。假设有变电所，那么变电所的图纸要放在配电图纸的前面。各层配电平面图集中靠在一起并放在照明平面图的前面，然后是火灾自动报警平面图，智能化平面图。编排时要考虑看图的前后顺序，系统的相关性（一一同一系统、同样性质的图纸靠在一起，不要把同一楼层的不同系统的图纸靠
