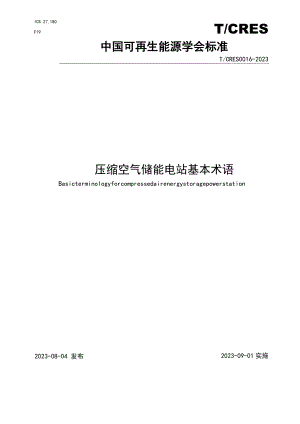

ICS 27.180F19T/CRES中国可再生能源学会标准T/CRES0016-2023压缩空气储能电站基本术语Basicterminologyforcompressedairenergystoragepowerstation2023-08-04 发布2023-09-01实施中国可再生能源学会发布目次前言Il1范围12规范性引用文件13压缩空气储能电站14压缩储能系统45膨胀释能系统66储气系统77储换热系统138调试与试验149运行1610缩略语22-Z-刖S本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。木文件由华能江苏能源开发有限公司提出。木文件由中国可再生能源学会归口及发布。本文件起草单位：华能江苏能源开发有限公司、清华大学、中盐金坛盐化有限责任公司、华能南京金陵发电有限公司、中盐华能储能科技有限公司，北方工业大学，西安交通大学。本文件主要起草人：梅生伟、曹庆伟、齐革军、钱开荣、丁辉、蔺通、陈辉、王国华、李明佳、薛小代、秦朝晖、贾红金、张华成、仇晨光、李建林、郑枫、谢伟华、章恂、张宪岭、颜刚、张颖、周挺、程锦闽、闫朝阳、汪志成、林迎虎、谭雪莹、刘磊、张学林、麻林瑞、张通、左祥、周家根、杨清格勒、吴锐、邓建军、董祥龙、杨清格勒、袁尔聪、房久正、徐尉钦、吴斌、李睿、李季、朱学成、郝正陶。本文件在执行过程中的意见建议请反馈至中国可再生能源学会标准化工作办公室。压缩空气储能电站基本术语1范围本文件规定了压缩空气储能电站中压缩储能系统、膨胀释能系统、储气系统、储换热系统、调试与试验、运行等内容的基本术语。本文件适用于压缩空气储能电站。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4976压缩机分类GB/T10606空气分离设备术语GB/T16665-2017空气压缩机组及供气系统节能监测GB/T2900.25电工术语旋转电机GB/T38182压缩空气能效评估GB50029压缩空气站设计规范GB/T50297电力工程基本术语标准DL/T793发电设备可靠性评价规程DL/T861电力可靠性基本名词术语DL/T1040电网运行准则JB/T6443.1-2006石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机第1部分：一般要求SY/T6848地下储气库设计规范3压缩空气储能电站3.1压缩空气储能compressedairenergystorage；CAES通过空气的压缩、存储和膨胀实现能量存储和释放的储能技术。3.2压缩空气储能发电系统compressedairenergystoragesystem通过空气的压缩、存储和膨胀实现能量存储和释放的储能发电系统。3.3压缩储能compressionandpowerstorage压缩空气储能电站运行时，通过对空气施加压缩功，将电能转化为压缩空气内能并储存的过程。3.4膨胀释能expansionandpowergeneration压缩空气储能电站运行时，通过使压缩空气膨胀，将压缩空气内能转化机械功并对外输出的过程。3.5绝热压缩空气储能adiabaticComPreSSedairenergystorage进行绝热压缩空气并储存压缩热，膨胀释能过程中利用压缩热提升压缩空气温度进行发电的压缩空气储能技术。3.6非绝热压缩空气储能diabaticcompressedairenergystorage进行准等温压缩，膨胀释能过程中利用外部热源提升压缩空气温度进行发电的压缩空气储能技术。3.7补燃式压缩空气储能supplementaryfiredcompressedairenergystorage膨胀释能过程中利用燃料进行补燃提升压缩空气温度进行发电的压缩空气储能技术。3.8非补燃式压缩空气储能non-suppIementaryfiredComPreSSedairenergystorage不利用燃料补燃，通过高温绝热压缩方式将空气压缩至高温高压并将高温热能解耦存储，用于在膨胀释能过程中提升压缩空气温度的压缩空气储能技术。3.9复合式压缩空气储能hybridcompressedairenergystorage耦合了其他能源转化和利用技术的压缩空气储能技术。3.10光热复合式压缩空气储能solar-hybridcompressedairenergystorage通过与太阳能光热集成技术耦合，膨胀过程中利用光热提升压缩空气温度的压缩空气储能技术。3.11压缩空气额定充电功率CAESratedchargingenergypower在规定试验条件和试验方法下，整座压缩空气储能电站压缩机电机可持续稳定吸收的功率。3.12压缩空气额定放电功率CAESrateddischargingenergypower在规定试验条件和试验方法下，整座压缩空气储能电站发电机可持续稳定输出的功率。3.13压缩空气额定充电容量CAESratedchargingenergycapacityTCRES0016-2023在规定试验条件和试验方法下，整套空气压缩机以额定充电功率或设计充电功率曲线从储气系统的额定下限压力开始启动，至储气系统达到额定上限压力时的充电能量。3. 14压缩空气额定放电容量CAESrateddischargingenergycapacity在规定试验条件和试验方法下，整套空气透平机以额定放电功率或设计放电功率曲线从储气系统的额定上限压力开始启动，至储气系统达到额定下限压力时的放电能量。3.15压缩空气储能循环能量效率CAESround-tripenergyefficiency在一个空气压缩存储、膨胀释放循环内，压缩空气储能电站输出能量与输入能量的比值。3.16压缩空气储能循环电效率CAESround-tripeIectricalefficiency在规定的同一条件下，在一个空气压缩存储、膨胀释放循环内，压缩空气储能电站在并网点处输出电量与输入电量的比值，存在电能之外其他能量形式输入的可折算成电量合并计算。注：用百分数表示。3.17压缩空气储能热量回收利用效率CAESrecoveryenergyutiIizationefficiency在规定条件下，非补燃式压缩空气储能电站的一个空气压缩存储、膨胀释放循环内，在释能过程中被回收利用的压缩热量与储能过程中存储压缩热量的比值。注：用百分数表示。3.18能量密度energydensity一个压缩储能、膨胀释能循环内，压缩空气储能电站放电容量与储气空间体积之比。3.19气耗airconsumption一个压缩储能、膨胀释能循环内，消耗压缩空气质量与发出每千瓦时电能的比值.注：用kg/kWh表示。3.20年发电运行小时数annuaIpower-generatinghours压缩空气储能电站中发电机组一年中实际运行发电的小时数。3.21年储能运行小时数annuaIpower-storinghours一年中压缩空气储能电站压缩机组实际压缩储能运行的小时数。3.22储能时长power-storingduration一个压缩储能、膨胀释能循环内，压缩储能过程运行的时长。3.23释能时长power-generatingduration一个压缩储能、膨胀释能循环内，膨胀释能过程运行的时长。3.24年发电量annualpoweroutput压缩空气储能电站一年中发电量的总和。3.25年发电利用小时数annuaIutiIizationhoursofpower-generating压缩空气储能电站年发电量除以机组额定发电功率后的小时数O3.26日调节dailyregulation一种解决一日内电力供需不均衡的电力调节策略，其压缩储能、膨胀释能的循环周期为一日一次或数次。注：温度低于设计值或许用值。3.27周调节weekIyregulation一种解决一周内电力供需不均衡的电力调节策略，其压缩储能、膨胀释能的循环周期为一周一次或数次。注：温度低于设计值或许用值。4压缩储能系统4.1设备4.1.1空气压缩机airCOmPreSSOr利用机械能将空气由低压状态压缩至高压状态的设备。4.1.2空气压缩机组airCOmPreSSorset由多台空气压缩机串联和/或并联构成的空气压缩机组合。来源：GB/T166652017,3.1,有修改4.1.3压缩机入/出口inIet/outIetofcompressor空气压缩机进气/排气的位置。4.1.4驱动电机drivingmotor用于将电能转化为机械能，从而驱动空气压缩机的设备。4.1.5压缩机齿轮箱compressorgearcase匹配驱动电机与空气压缩机之间转速的传动设备，一般为增速齿轮箱。4.1.6气液分离器gas-Iiquidseparator设置在空气压缩机入口位置前、将压缩空气与液相物质分离的设备。4.1.7回流管路refluxpipe将压缩空气由空气压缩机出口后管路引至入口前管路的工艺管路。4. 1.8压缩侧隔离阀isolationvalveatcompressionside设置在压缩储能系统出口母管上，用于切断空气通路的阀门设备。4.2性能参数4.2.1压缩进/排气压力iIet/outIetpressureofcompressor空气压缩机进/出口位置处的空气压力。4.2.2压缩进/排气温度inlet/outlettemperatureofcompressor空气压缩机进/出口位置处的空气温度。4.2.3压缩比compressionratio空气压缩机出口和入口处的空气压力之比，包括单台空气压缩机压缩比、多台空气压缩机组串联压缩段的段压缩比和全压缩储能流程的总压缩比。4.2.4压缩热能compressionheat空气被空气压缩机由低压压缩至高压过程中，由压缩功转化而来并被空气吸收的热量即压缩热。来源：GB“166652017,3.5,有修改4. 2.5滞留压力settingoutpressure空气压缩机停止运行时压缩机系统内的压力；系统存在回路时，指压缩机停止运行时在快速紧急打开回流管路上的防喘振阀时空气压缩机入口管路内出现的瞬时最大压力。来源：JB/T6443.12006,1.5.39,有修改4. 2.6干气流量dryairflow末级空气压缩机排气通过气液分离器后的空气流量。5膨胀释能系统4.1 设备5. 1.1空气(动力)透平机air(power)turbine通过膨胀过程将压缩空气内能转化为机械能的动力机械设备。5. 1.2空气透平机组airturbineset由多台空气透平机串联和/或并联构成空气透平机组合。5. 1.3透平机入/出口inlet/outletofturbine空气透平机进气或排气的位置。5. 1.4透平机齿轮箱turbinegearcase匹配空气透平机组与发电机之间转速的传动设备。
