47届世赛江苏省选拔赛轨道车辆技术项目M04车辆整车故障排查与处理测试项目v1.0.docx

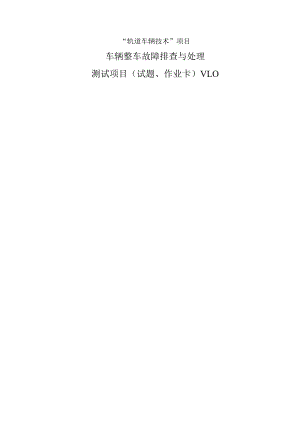

“轨道车辆技术”项目车辆整车故障排查与处理测试项目（试题、作业卡）VLO目录L测试项目介绍32 .项目和任务说明33 .参赛选手须知44 .参考文件（现场提供可供选手参阅的参考文件）45 .作业i己录卡4L测试项目介绍赛场提供了一套机械结构完整的整车，涵盖车辆机械部件、电气控制、网络系统、乘客信息系统、火灾报警系统等，但是当中可能存在各方面的问题，需要参赛选手按照工艺标准去对整车进行检查及记录，使整车设备达到正常使用要求。2.项目和任务说明(1)任务描述“车辆整车故障排查与处理”测试项目的分配时间：60分钟。项目要求参赛选手在项目分配时间内，通过分工或协作的方式完成所有的工作任务：DI车辆机械部件检查与安装D2车辆电气试验与故障排注意：作业过程中必须严格遵守安全作业事项，任务必须按照DI、D2的顺序依次执行。最后，在项目所有任务均完成后，参赛选手需清扫、整理现场，并将有关资料和作业记录卡提交给裁判。(2)作业说明Dl车辆机械部件检查与安装：任务Dl要求选手对车辆整车机械部件进行检查，作业标准须符合技术规程的要求。主要工作内容包括：车侧设备检查与记录；车内设备检查、部件安装与记录。注意：详细的作业项点以比赛时提供的作业记录卡为准。将检查结果(含缺陷情况)填写到作业记录卡中。该项任务所涉及工作都完成后，需向裁判汇报作业情况，裁判同意后，方可进行下一项任务。D2车辆电气试验与故障排：任务D2要求选手对整车的电气控制功能进行试验与故障排查，作业标准须符合技术规程的要求。主要工作内容包括：列车激活、司机室占有试验；开关门试验；制动、牵引控制系统静态试验。PlS系统试验；火灾报警系统试验。注意：详细的作业项点以比赛时提供的作业记录卡为准。将试验与故障排查、处理结果填写到作业记录卡中。该项任务所涉及工作都完成后，需向裁判汇报作业情况，裁判同意后，方可结束比赛。3.参赛选手须知1）选手严禁携带与比赛无关的任意设备进场。2）项目所需工具、电气元器件、材料等，均由赛场提供，选手可自行挑选使用。3）如果选手被认定以危险的方式进行工作或产生，形成了工作场所中的安全隐患，选手会被扣分直至取消参赛权利，危险的操作包括但不限于：没有使用适当的个人防护用品；没有做好或未确认场所安全防护；野蛮操作或不安全的作业方式；未经申请擅自停送电；对设备、自身或他人造成伤害。4）比赛过程中，选手可向裁判申请一些与比赛内容无实际关联的帮助，比如上洗手间或上报设备、设施、工装、工具故障等。5）项目提供的参考文件可供选手自行查阅。4 .参考文件（现场提供可供选手参阅的参考文件）1） DlOl车辆设备组成及使用说明2） D102车辆电气布局及元器件说明3） D201车辆整车故障排查与处理技术规程4） D202车辆整车故障排查与处理电路原理图5） D203车内电气连接部件接线表5 .作业记录卡1) DlT车辆机械部件检查记录卡2) DI-2车内设备部件安装记录卡3) D2车辆电气试验与故障排查记录卡注：表格详见下文。*内有H整车设备分布示意图DlT车辆机械部件检查记录卡赛位号:选手赛号:填写说明：1、在测试结果列，根据实际结果后方做标记，标记方式为2、测试过程中的异常/故障现象，需在“缺陷描述”栏内做详细记录，故障不用排除序号作业项操作步骤检查结果缺陷描述1二位端司机室面罩、防爬器检查面罩、裙板表面漆膜无鼓包、大面积掉漆现象，外部文字、标记清晰无脱落正常口异常口检查头灯、尾灯面罩无破损或部件缺失正常口异常口刮雨器初始化位置正确、下部与车体间紧固件安装牢固，喷水管安装位置正确正常口异常口检查防爬器无断裂、无撞击痕迹正常口异常口2一位瑞一位侧i系悬挂检查一系悬挂橡胶弹簧无裂纹、无断裂、无锈蚀、无鼓包正常口异常口检查轮对提吊无变形，裂纹正常口异常口检查上述部件紧固件无松动，防松标记清晰无错位正常口异常口3一位端一位侧轴端速度传感器、闸瓦检查速度传感器电缆无破损，安装紧固正常口异常口检查闸瓦外观无断裂、无掉块现象正常口异常口检查闸瓦的固定楔、锁定销无缺失，开口度数大于60°正常口异常口4二位端二位侧空气弹簧、高度阀、起吊装置检查空气弹簧气囊无漏气、无分层、鼓包现象正常口异常口检查辅助弹簧外观无破损，无倾斜，无塌陷正常口异常口检查构架外侧表面无损伤、无裂纹正常口异常口检查高度阀外观无破损、无变形，连杆应垂直无弯曲、无倾斜，转动无卡滞正常口异常口整体起吊钢丝绳紧固无断股，锁定销无缺失，开口度数大于60°正常口异常口检查转向架各部件紧固件无松动，防松标记清晰无错位正常口异常口5智能阀检查智能阀外观无破损、无变形、表面无锈蚀正常口异常口检查吊挂梁外观无破损、无裂纹正常口异常口检查接地线外观无断股、无散股正常口异常口检查智能阀电气插头紧固无松动（点点对齐）正常口异常口检查智能阀各气路管接头无松动、无漏气声正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口6牵引变流器检查箱体外观无破损、无变形、表面无锈蚀正常口异常口检查箱体吊挂梁无裂纹，螺栓紧固无松动正常口异常口检查箱体电气插头无松动，线缆无破损正常口异常口检查箱盖方孔锁锁闭到位正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口7辅助制动单元检查辅助控制单元箱外观无破损、无变形、表面无锈蚀正常口异常口检查吊挂梁无裂纹正常口异常口检查辅助制动控制阀箱体盖板锁扣锁闭到位正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口8一位端一位侧一系悬挂检查一系悬挂橡胶弹簧无裂纹、无断裂、无锈蚀、无鼓包正常口异常口检查轮对提吊无变形，裂纹正常口异常口检查上述部件紧固件无松动，防松标记清晰无错位正常口异常口9一位端一位侧轴端速度传感器、闸瓦检查速度传感器电缆无破损，安装紧固正常口异常口检查闸瓦外观无断裂、无掉块现象正常口异常口检查闸瓦的固定楔、锁定销无缺失，开口度数大于60°正常口异常口10一位端一位侧空气弹簧、高度阀、起吊装置检查空气弹簧气囊无漏气、无分层、鼓包现象正常口异常口检查辅助弹簧外观无破损，无倾斜，无塌陷正常异常口检查构架外侧表面无损伤、无裂纹正常口异常检查高度阀外观无破损、无变形，连杆应垂直无弯曲、无倾斜，转动无卡滞正常异常口整体起吊钢丝绳紧固无断股，锁定销无缺失，开口度数大于60°正常异常检查转向架各部件紧固件无松动，防松标记清晰无错位正常口异常口11一位端二位侧车侧司机室检查司机室脚蹬无损坏正常异常口检查扶手外观无变形、无损坏，紧固件无松动正常异常口12一位端司机室面罩、防爬器检查面罩、裙板表面漆膜无鼓包、大面积掉漆现象，外部文字、标记清晰无脱落正常异常口检查头灯、尾灯面罩无破损或部件缺失正常口异常口刮雨器初始化位置正确、下部与车体间紧固件安装牢固，喷水管安装位置正确正常口异常口检查防爬器无断裂、无撞击痕迹正常口异常13一位端车钩检查全自动车钩外观无大面积掉漆、无破损，钩舌板无异物正常口异常检查解钩气缸外观无破损正常异常口检查接地线安装到位正常口异常口检查气路软管、波纹管外观无破损、无干涉，无连接件丢失正常异常口检查压溃管触发装置未触发正常口异常检查电器连接器外观无破损正常口异常14风缸模块检查风缸无裂纹，风缸卡箍外观无破损，橡胶垫无脱出，安装牢固正常异常检查风缸外观无破损、无变形、表面无锈蚀，管接头、螺堵无漏气声正常口异常口检查排水阀处于锁闭位正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常15空压机检查空压机外观无破损、无变形、表面无锈蚀正常口异常口电缆接头安装固定正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口16电抗器检查箱体外观无破损、无变形、表面无锈蚀正常口异常口检查箱体吊挂梁无裂纹，螺栓紧固无松动正常口异常口检查散热格栅无异物堵塞正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口17制动电阻检查箱体无破损、无变形、表面无锈蚀正常口异常口检查箱体吊挂梁、支架无裂纹，螺栓紧固无松动正常口异常口检查制动电阻格栅无损坏、无异物堵塞正常口异常口检查各部件紧固件无松动，防松标记清晰无错位正常口异常口18二位端一位侧车侧司机室检查司机室脚蹬无损坏正常口异常口检查扶手外观无变形、无损坏，紧固件无松动正常口异常口19使用登车梯由二位端一位侧司机室侧门处进入车辆内部/20二位端司机室检查挡风玻璃外观无裂损。密封胶条密封良好，无起泡、变形、脱落正常口异常口检查刮雨器刮片无脱落正常口异常口检查遮阳帘无损坏、收放灵活。支架安装牢固。手动将遮阳帘拉到适当位置，释放之后，遮阳帘会保持在该位置不动。拉住旁边细绳，遮阳帘释放回原位正常口异常口21二位端电压表、双针压力表、速度表检查双针压力表、速度表外观无破损，紧固螺钉无缺失，安装牢固，合格证清晰无丢失正常口异常口检查总风缸压力不低于800Kpa正常口异常口22二位端操纵台各面板、广播控制盒、司机控制器检查司控台面板、各显示屏无裂纹、无破损，紧固螺钉无松动、无缺失正常口异常口检查各旋钮开关按钮保护盖无损坏，蘑菇按钮未被按下正常口异常口检查广播控制盒各紧固螺钉无松动正常口异常口检查鹅颈话筒安装牢固无松动、话筒接线无松动、无损坏正常口异常口检查司机控制器外观表面无锈蚀、无破损，安装牢固无损坏正常口异常口检查按压主控手柄警惕按钮灵活无卡滞正常口异常口23二位端司机室灭火器检查灭火器标识无破损、无缺失正常口异常口检查灭火器固定牢固、绑带锁扣牢固,瓶身、喷头、软管、把手无破损正常口异常口检查压力指针在绿色区域内，保险插销完好正常口异常口24二位端司机室电气柜检查司机室电器柜、信号柜柜门无损坏变形，各方孔锁位置正确正常口异常口检查电气柜内旁路开关位置处于正常位（在分位置或正常位置），断路器、开关状态标识无缺失正常口异常口25客室摄像头、扶手检查扶手外观无变形、无损坏正常口异常口检查摄像头安装紧固，监控方向正确无异物遮挡正常口异常口26客室内各标识检查各类标识、无脱落、无缺损、无丢失正常口异常口27客室电气柜检查
