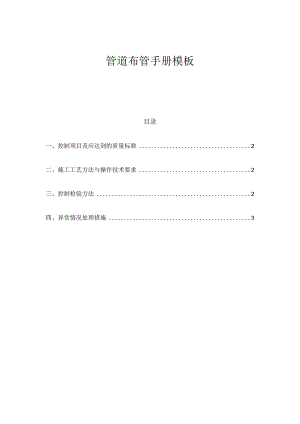

管道布管手册模板.docx
管道布管手册模板目录一、控制项目及应达到的质量标准2二、施工工艺方法与操作技术要求2三、控制检验方法2四、异常情况处理措施3控制项目及应达到的质量标准1、钢管放在管墩上，钢管下面与地面的距离为0.50.7m,相邻管的轴线间距和端头间距均为1m。2、管道边缘距管沟的安全距离：干燥硬石±2L0m,潮湿软±21.5m0°3、坡地布管：线路坡度大于5。时，应在下坡管端设置支挡物，以防窜管。线路坡度大于15°时，待组装时从堆管平台处随用随取。二、施工工艺方法与操作技术要求1、用履带吊布管，每次只吊一根，以防防腐层破坏。2、履带机吊管行走时，需有专人牵引钢管，避免碰撞起重设备及周围物体。3、爬犁拖运管子时，爬犁两侧应有护栏，且将管子与爬犁捆牢，以防止上下窜管。4、沟上摆管的两管首位相接处，横向纵向均错开1m,布置成锯齿形。便于清理管口和安装内对口器。5、布管时由专人测量管周长，采用级配方法，保证相接两管口周长尺寸偏差在±2mm范围内。6、在管道壁厚分界处布管时，需密切注意不得摆错。7、布管过程中认真做好布管检查记录，并且由监理单位代表签字认可。三、控制检验方法1、布管质量由综合施工队施工员控制检查，检查方法为尺量与观测相结合。2、一个施工段布管完成后，对下道工序进行交接，主要查看管口和防腐层是否有损坏，并办理验交手续。3、 检查布管底部是否有损伤管道防腐层的物质4、 检查管道内是否有泥土、石块等杂物5、 检查管道布管的准确性四、异常情况处理措施在施工中如果因防腐管短缺，决不允许以低代高：用薄壁管代替厚壁管、用加强级代替普通级。
