110KV~750KV线路基础检查及评定记录表格.docx

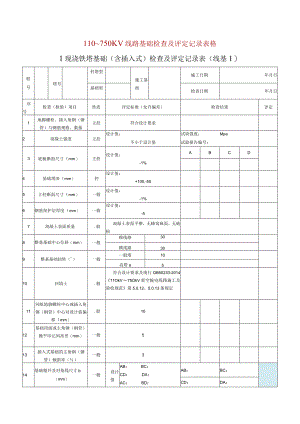

110750KV线路基础检查及评定记录表格1现浇铁塔基础（含插入式）检查及评定记录表（线基1）桩号塔号杆塔型施工基面施工日期年月日基础型检查日期年月日序号检查（检验）项目性质评定标准（允许偏差）检查结果评定1地脚螺栓、插入角钢（钢管）与钢筋规格、数量主控符合设计要求2混凝土强度主控设计值：不小于设计值试块强度：Mpa试验报告编号：3底板断面尺寸（mm）主控设计值：-1%ABCD4基础埋深（mm）控设计值：+100,-505立柱断面尺寸（mm）一般设计值：-1%6钢筋保护层厚度（mm）一般设计值：-57混凝土表面质量.股混凝土表面平整，无蜂窝麻面，无破损8整基基础中心位移（mm）一般顺线路30横线路309整基基础扭转（'）一般一般塔10高塔a510回填土.般符合设计要求及现行GB50233-201411OkV75OkV架空输电线路施工及验收规范第5.0.12、5.0.13条规定11同组地脚螺栓中心或插入角钢（钢管）中心对设计值偏移（mm）.股1012基础顶面或主角钢（钢管）操平印记间高差（mm）一般513插入式基础的主角钢（钢管）倾斜率（）一般314基础根开及对角线尺寸b（mm）一般设计值AB：BC：CD：DA：AC：BD：AB：BC：CD：DA：一般塔螺栓式+0.2%插入式±0.1%AC：BD：高塔±0.07%注：a高塔指塔高在100m以上的铁塔。b不等高基础以两个半根开和两个半对角线表示。评定监理：专职质检员：施工负责人：检查人:2现浇铁塔（全方位高低腿斜柱式）基础检查及评级记录表杆塔号基础型号施工基面施工日期年月日杆塔型检查日期年月曰序号检查（检验）项目性质质量标准检查结果评级合格优良ABCD1地脚螺栓与钢筋规格、数量关键符合设计要求制作工艺良好2混凝土强度/MPa关键设计值试块强度2设计值试验报告编号：3底板断面尺寸m%关键设计值-1-0.84基础埋深mm重要设计值+100,-50+100,05立柱断面尺寸/%重要设计值-1-0.86斜柱基础主柱倾斜值/%重要设计值-1%,+3%7钢筋保护层厚度mm重要-58混凝土表面质量重耍符合规范5.2.13条表面平整9整基基础中心位移Zmm顺线路也要3024横线路302410整基基础扭转/（'）一般塔重要108高塔5411回填土重要符合规范4.0.7、4.0.8、4.0.9条无沉陷,防沉层完整美观12基础根开及对角线尺寸/%。设计值一般AOCOABCDACBODOBCDABDAOBOCODO螺栓式插入式高塔±2±1±0.7±1.6±0.8±0.6ABBCCDDAACBD13同组地脚螺栓中心与立柱中心偏移mm一般10814地脚螺栓露出基础顶面高度mm般设计值+20,0,丝扣不进入剪切面15基础顶面高差mm一般5备注评级监理工程师：专职质检员：施工负责人：检查人：3插入角钢式现浇铁塔（高低腿）基础检查及评级记录表杆塔号基础型施工基面施工日期年月日杆塔型检查日期年月日序号检查项目性质质量标准检查结果评级合格优良ABCD1角钢尺寸与钢筋规格、数量关键符合设计要求制作工艺良好2混凝土强度/MPa关键设计值试块强度设计值试验报告编号3底板断面尺寸/%关键设计值-1-0.84基础埋深mm重要设计值+100,-50+100,05立柱断面尺寸/%重要设计值-1-0.86基础主柱倾斜值/%重要设计值+3,-17钢筋保护层厚度mm重要-58混凝土表面质量重要符合规范5.2.13条表面平整9整基基础中心位移顺线路、横线路mm重要30243024IO整基基础扭转一般塔、高塔/C）重要1085411回填土重要符合规范M.0.7、4.0.8、4.0.9条无沉陷,防沉层完整美观12基础根开及对角线尺寸/%0设计值.般AOCOABCDACBODOBCDABDAOBOCODO螺栓式插入式高塔+2±1+0.7+1.6+0.8±0.6ABBCCDDAACBD13插入角钢露出基础顶面高一般设计值度mm+10,-514基础顶面高差mm一般5备注评级监理工程师：专职质检员：施工负责人：检查人：4现浇钢管杆基础检查及评级记录表杆塔号基础型施工基面施工日期年月日杆塔型检查Fl期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良ABCD1地脚螺栓规格、数量关键符合设计要求2钢筋规格、数量关键符合设计要求3混凝土强度/Mpa关键设计值试块强度2设计值试验报告编号4底板断面尺寸/%关键设计值-1-0.85基础埋深mm重要设计值+100,-50+100,06立柱断面尺寸/%重要设计值-1-0.87钢筋保护层厚度mm重要-58混凝土表面质量重要符合规范第5.2.13条表面平整9整基基础中心位移mm顺线路重要3024横线路302410回填土重要符合规范第4.0.7、4.0.8、4.0.9条无沉陷，防沉层完整美观11地脚螺栓中心与设计周围线和半径方向偏移误差mm一般±5±312同组地脚螺栓中心与立柱中心偏移mm一般10813地脚螺栓露出基础顶面高度mm一股设计值+20,0,丝扣不进入剪切面14基础顶面高差mm一般5备注评级监理工程师:专职质检员:施工负贲人:检查人:5现浇框架（连梁）基础检查及评级记录表杆塔号基础型施工基面施工日期年月曰杆塔型检查日期年月曰序号检查项目性质质量标准t查结果评级合格优良ABCD1地脚螺栓及钢筋规格、数量关键符合设计要求2混凝土强度/MPa关键设计值试块强度：N设计值试验报告编号：3底板断面尺寸/%关键设计值-I-0.84连梁（承台）标高/m5重要0、-5>50、-85连梁水平误差失高弯曲WL/1000重要106混凝土表面质量中:要符合规范第5.2.13条表面平整7柱钢筋保护厚度/mm重要-5ABBCCDDA8连梁（承台）断面尺寸/%重要设计值：-1-0.89主柱及连梁钢筋保护层厚度/mm重要-510整基基础中心偏移/mm顺线路重要3024横线路302411整基基础扭转/（'）一般塔重要IO8高塔5412同组地脚螺栓中心与立柱中心偏移/mm一般IO8ABCD13立柱垂直度一般1/100014基础根开及对角线尺寸/设计值一般ABBCCDDAACBDABBCCDDA螺栓式±2±0.7±1.6±0.6高塔ACBD15基础顶面高差/mm一般516地脚螺栓露出基础顶面高度mm一般设计值：+20,0,丝扣不进入剪切面备注评级监理工程师:专职质检员:施工负责人:检查人:6现浇铁塔拉线基础检查及评级记录表杆塔号基础型施工基面施工日期年月日杆塔型检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良ABCDEF1拉线基础埋件、钢筋规格、数量关键符合设计要求制作工艺良好2混凝土强度/Mpa关键设计值试块强度2设计值试验报告编号3底板断面尺寸/%关键-1-0.84拉线基础埋深mm重要设计值：+I(X),05锚杆拉线基础孔角度/(°)重要2,0
