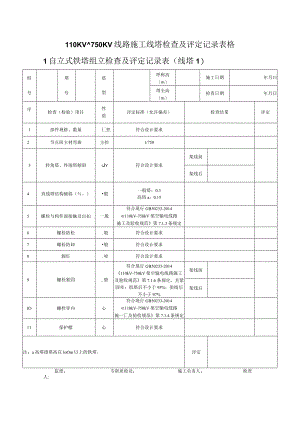

110KV~750KV线路施工线塔检查及评定记录表格.docx

110KV750KV线路施工线塔检查及评定记录表格1自立式铁塔组立检查及评定记录表（线塔1）桩号塔号塔型呼称高（m）施工日期年月曰塔全高（m）检查日期年月日序检查（检验）项目性质评定标准（允许偏差）检查结果评定1部件规格、数量匚控符合设计要求2节点间主材弯曲主控1/7503转角塔、终端塔倾斜IJy符合设计要求架线前架线后4直线塔结构倾斜（。）般一般塔：0.3高塔a：0.155螺栓与构件面接触及出扣一般符合现行GB50233-2014110kV-750kV架空输电线路施工及验收规范第7.1.3条规定6螺栓防松.般符合设计要求7螺栓防卸般符合设计要求8脚钉.咬符合设计要求9螺栓紧固.股符合现行GB50233-2014110kV-750kV架空输电线路施工及验收规范第7.1.6条规定，且紧固率：组塔后不小于95%；架线后不小于97%架线前架线后IO螺栓穿向心符合现行GB50233-2014110kV-750kV架空输电线路施一匚及验收规范第7.1.4条规定11保护帽心符合设计要求注：a高塔指塔高在IoOm以上的铁塔。评定监理：专职质检员：施工负责人：检查人:2钢管杆组立检查及评级记录表桩号塔号塔型呼称高施工日期年月日塔全高检查日期年月日序号检查(检验)项目性质质量标准(允许偏差)检查结果评级合格优良1部件规格、数量关键符合设计要求2杆件组装顺序重要按制造标识符号组装，不得互换3杆体插接长度h关键0,-h104杆件挠曲关键架线前L%o架线后7L%oO.8L%o5L%o5转角塔、终端塔向受力反方向侧倾斜。关健大于0,并符合设计要求60°以下转角塔W3%o60°以上转角塔W5%o架线前架线后6直线塔结构倾斜%0一般高塔重要3%o2.4%o高塔1.51.2%o7焊缝宽度及高度重要符合国标焊接标准和钢管焊制造技术(DDT646-1998)标准第6.3.1条8横担支架对主材中心线偏差重要L1509横担支架在同一平面内偏差重在5L100,且WIOnim10法兰盘间隙重要3n间隙均等Il横担座中心偏移重要5mm12横担之间距离干要+IOmm13热浸镀锌或喷涂锌重要国标热浸镀锌GB2694或热喷锌(GB-9793)要求14螺栓与构件面接触及出扣重要符合规范第6.1.3条紧密一致15螺栓紧固重要符合规范第6.1.6条紧固率组塔后N98%架线后100%架线前架线后16螺栓放松一般符合规范第6.1.7条无遗漏17螺栓穿向一般符合规范第6.1.4条一致美观18爬梯或脚钉一般符合设计要求齐全紧固19保护帽外观符合设计要求平整美观备注L杆件长度h杆体插接长度1.l横担支架对主材中心线间的长度评级监理工程：专职质检员：施工负责人：检查人:3拉线铁塔组立检查及评级记录表桩号塔号塔型呼称高施工日期年月日塔全高检查日期年月日序号检查（检验）项目性质质量标准（允许偏差）检查结果评级合格优良1铁塔部件规格、数量关键符合设计要求2拉线部件规格、数量关键符合设计要求3节点间主材弯曲关键1/7501/8004直线转角塔向受力反方向侧倾斜/%。关键大于0,并符合设计要求3架线前架线后5导线不对称布置拉线点向受力反方向侧斜%oH'关键大于0,并符合设计要求36结构倾斜/%。一般塔重要32.4高塔1.51.27立柱弯曲IlOKV重要21.6220-330KV1.51.2500KV1（最大30mm）8横担高差/%）IlOKV54220330KV3.52.8500KV21.69螺栓与构件面接触及出扣重要符合规范第6.1.3条紧密一致10螺栓防松重耍符合规范第6.1.7条无遗漏11螺栓防盗重要符合设计要求无遗漏12脚钉.般符合设计要求齐全紧固13楔型、UT型线夹与拉线连接重要符合规范第6.4.1条尾线回头一致美观14拉线安装重要符合规范第6.4.6条受力一致,可调部分>1/215螺栓紧固一般符合规范第6.1.6条组塔295%；架线后297%16螺栓穿向.般符合规范第6.1.4条一致美观备注H'为拉线点高度评级监理工程师:专职质检员:施工负责人:检查人:4混凝土电杆组立检查及评级记录表桩号塔号塔型呼称高施工日期年月曰塔全高检查日期年月曰序号检查(检验)项目性质质量标准(允许偏差)检查结果评级合格优良1险杆及拉线部件规格、数量关键符合设计要求2杆焊接质量关键符合规范第6.3.2条焊缝美观3转角终端杆向受力反方向倾斜%0关键大于0,并符合设计要求W34导线不对称布置拉线点向受力反方向倾斜/(%oH')关键大于0,并符合设计要求35预应力碎杆黄纵向裂缝关键不允许6普通碎杆裂缝mm纵向重.要不允许横向0.10.087结构倾斜/%。重要32.48焊接弯曲/(%L)重要21.69横担高差%IlOKV垂要54220-330KV3.52.8500KV21.610螺栓与构件面接触及出扣重要符合规范第6.1.3条紧密一致11螺栓防松和防盗耍符合规范第6.1.7条无遗漏12楔型、UT型线夹与拉线连接重要符合规范第6.4.1条尾线回头一致美观13拉线安装重要符合规范第6.4.6条受力一致,可调分>1/214爬梯一般符合设计要求牢固美观15根开IlOKVZmm一般3024220330KV54500KV32.416迈步1JOKVZmm一般3024220-330KV10.8500KV%o5417横线路位移mm一般504018螺栓紧固一般符合规范第6.1.6条19螺栓穿向一般符合规范第6.1.4条一致美观20拉线杆坑回填土一般符合规范第4.0.7条、第4,0.9条无沉陷、防沉层整齐21电杆焊口防腐外观符合£规范第6.3.3条整齐美观备注H'为拉线点高度1.为因焊接而造成分段或整根电杆弯曲的对应长度评级监理工程师：专职质检员：施工负责人：检查人：5杆塔拉线压接管施工检查及评级记录表桩号塔号杆塔型拉线规格压接管型施工日期年月日拉线编号拉线位置管位置测点1测点2外观检查压接人钢印代号评级dd2平均di(2平均A上端12卜1112B上端1212C上端12下端12D上端12卜端12E上端12卜端12F上端1212爆压管测点位置图外观检查包括管弯曲、烧伤、裂纹等项目。管压接后推荐值：爆压力mm,液压力mm。监理工程师:专职质检员:施工负责人:检查人
