钢结构维护保养.docx

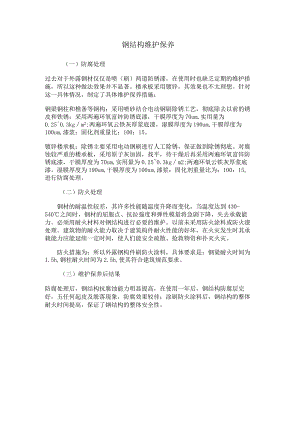

钢结构维护保养（一）防腐处理过去对于外露钢材仅仅是喷（刷）两道防锈漆，在使用时也缺乏定期的维护措施，所以这种做法效果并不显著。楼承板采用镀锌，其效果也不太理想。针对这一具体情况，制定了具体维护保养措施：钢梁钢柱和樵条等钢构：采用喷砂结合电动钢刷除锈工艺，彻底除去以前的锈皮和铁锈；采用两遍环氧富锌防锈底漆，干膜厚度为70um,实用量为0.250.3kgm2;两遍环氧云铁灰厚浆底漆，湿膜厚度为190um,干膜厚度为100um,漆浆：固化剂重量比：100：15。镀锌楼承板：除锈主要采用电动钢刷进行人工除锈，保证做到除锈彻底。对腐蚀较严重的楼承板，采用原子灰加固，找平，待干燥后再采用两遍环氧富锌防锈底漆，干膜厚度为70um,实用量为0.250.3kgm2;两遍环氧云铁灰厚浆底漆，湿膜厚度为190um,干膜厚度为100um,漆浆：固化剂重量比为：100：15,进行防腐处理。（二）防火处理钢材的耐温性较差，其许多性能随温度升降而变化，当温度达到430-540之间时，钢材的屈服点、抗拉强度和弹性模量将急剧下降，失去承载能力。必须用耐火材料对钢结构进行必要的维护。以前未采用防火涂料或防火漆处理。建筑物的耐火能力取决于建筑构件耐火性能的好坏，在火灾发生时其承载能力应能延续一定时间，使人们能安全疏散、抢救物资和扑灭火灾。防火措施为：所以外露钢构件刷防火涂料，具体要求是：钢梁耐火时间为1.5h,钢柱耐火时间为2.5h,使其符合建筑规范要求。（三）维护保养后结果防腐处理后，钢结构抗腐蚀能力明显提高，在使用一年后，钢结构防腐层完好，五任何起皮及脱落现象，防腐效果较佳；涂刷防火涂料后，钢结构的整体耐火时间提高，保证了钢结构的整体安全性。
