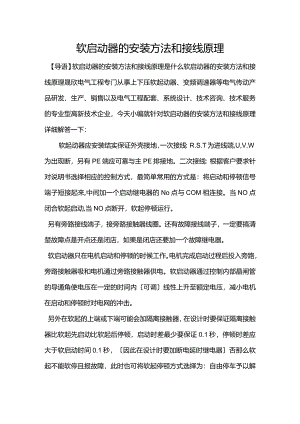

软启动器的安装方法和接线原理.docx

软启动器的安装方法和接线原理【导语】软启动器的安装方法和接线原理是什么软启动器的安装方法和接线原理晟欣电气工程专门从事上下压软起动器、变频调速器等电气传动产品研发、生产、销售以及电气工程配套、系统设计、技术咨询、技术服务的专业型高新技术企业，今天小编就针对软启动器的安装方法和接线原理详细解答一下：软起动器应安装结实保证外壳接地，一次接线：R.S.T为进线端,U,V.W为出现断，另有PE端应可靠与主PE排接地。二次接线：根据客户要求针对说明书选择相应的控制方式，最简单常用的方式是：将启动和停顿信号端子短接起来,中间加一个启动继电器的No点与COM相连接。当NO点闭合软起启动,当NO点断开，软起停顿运行。另有旁路接线端子，接旁路接触器线圈。还有故障接线端子，一定要搞清楚故障点是开点还是闭店，如果是闭店还要加一个故障继电器。软启动器只在电机启动和停顿的时候工作。电机完成启动过程后投入旁路，旁路接触器吸和电机通过旁路接触器供电。软启动器通过控制内部晶闸管的导通角使电压在一定的时间内可调线性上升至额定电压，减小电机在启动和停顿时对电网的冲击。另外在软起的上端或下端可能会加隔离接触器，在设计时要保证隔离接触器比软起先启动比软起后停顿，启动时差最少要保证0.1秒，停顿时差应大于软启动时间0.1秒，因此在设计时要加断电延时继电器否那么软起不能软停且报故障，此时也可将软起停顿方式选择为：自由停车予以解决。以上是陕西晟欣电气工程小编讲解的，陕西晟欣电气工程总部位于西安市高新技术开发区纬一路36号鱼化光电电子产业园7-B三层。晟欣公司是一家以电气产品制造为主，专门从事上下压软起动器、变频调速器等电气传动产品研发、生产、销售以及电气工程配套、系统设计、技术咨询、技术服务的专业型高新技术企业。
