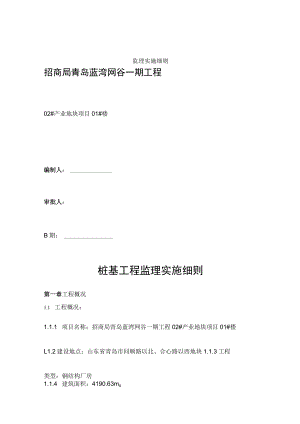

监理实施细则招商局青岛蓝湾网谷一期工程02#产业地块项目01#楼编制人：审批人：B期：桩基工程监理实施细则第一章工程概况1.1 工程概况：1.1.1 项目名称：招商局青岛蓝湾网谷一期工程02#产业地块项目01#楼L1.2建设地点：山东省青岛市同顺路以北、合心路以西地块1.1.3工程类型：钢结构厂房1.1.4 建筑面积：4190.63mo1.1.5 工程造价：1.1.6 结构层次：多层科研厂房。建筑层数三层，其中一层5.6米，二层9.6米，三层4.52米，总建筑高度20.3米。1.1.7 施工工期：年月日开工，年月日竣工。118参建单位：建设单位：招商局产业园区（青岛）发展有限公司勘察单位：青岛市勘察测绘研究院设计单位：青岛北洋建筑设计有限公司监理单位：青岛东方监理有限公司施工单位（桩基）：青岛地矿岩土工程有限公司1.2 本工程桩基子分部工程概况1.2.1 本工程基础采用：KFPHC400AB型预应力混凝土高强管桩,壁厚95,有效桩长13米，混凝土强度等级C80o编号为KFPHC-400AB95；3,共计32根。KFPHC400AB型预应力混凝土高强管桩,壁厚95,有效桩长-19米，混凝土强度等级C80o编号为PHC-400AB95-19洪计84根。(需接桩：KFPHC-400AB95-10+KFPHC-400AB95-9)1.2.2(1) KFPHC-400AB95-13桩端持力层为粘土，桩端进入持力层长度不小于2米，极限端阻力标准值3000KPa,单桩承载力特征值450KN,其最终值应以单桩竖向静载试验为准。(2) KFPHC-400AB95-19桩端持力层为全风化安山岩，桩端进入持力层长度不小于1米，极限端阻力标准值5500KPa,单桩承载力特征值900KN,其最终值应以单桩竖向静载试验为准。桩顶标高暂定为2300m,桩顶嵌入基础50mmo12.3沉桩方式：锤击沉桩。第二章本工程桩基子分部工程的特点、难点2.1 施工特点、难点场区回填有建筑垃圾，沉桩时严控桩位和桩身垂直度，现场临电未到位，需施工单位自备发电机，保证供电的连续性，以利接桩焊接质量。施工期正值青岛春夏交替期，尤其是高新区地势平坦，风力较市内大，对接桩垂直度控制，焊接质量控制影响较大。总包未确定，打桩队伍为专业分包，现场管理组织控制重点。2.2 监理质量控制的重点根据预应力管桩施工的流程监理质量控制的重点为：外观质量、桩位偏差、桩身垂直度、接桩焊缝质量、电焊结束停歇时间、桩顶标高、承载力、桩体质量。第三章监理工作依据3.1经审查合格的本工程设计文件（图纸）。3.2本工程施工合同、协议等资料。3.3本工程监理规划。3.4经批准的工程施工组织设计、专项施工方案。3.5青岛市勘察测绘研究院提供的工程编号K2013-82号岩土工程勘察报告。3.6本工程适用的桩基子分部工程相关现行法律法规、技术标准规范及图集。桩基子分部工程相关现行法律法规、技术标准规范及图集一览表表3.1序号名称编号1建筑地基基础工程施工质量验收规范GB50202-20022预应力混凝土管桩10G4093预应力混凝土管桩技术规程DGJ32/TJ109-20104先张法预应力混凝土管桩GB13476-20095建筑基桩检测技术规范JGJ106-20036建筑桩基技术规范JGJ94-20087预应力混凝土管桩L10G407第四章桩基子分部工程监理工作流程4.1桩基子分部工程施工阶段监理程序：图4.1桩基子分部工程施工阶段监理程序框图4.2桩基子分部工程施工方案审核程序图4.2桩基子分部工程施工方案审核程序框图4.3分包单位资格审核监理工作程序4.4桩基材料进场监理检查工作流程可4.5工序检查监理工作流程图4.5工序检查监理工作流程框图4.6检验批监理验收工作流程图4.6检验批监理验收工作流程框图4.7隐蔽工程验收监理工作流程图4.7隐蔽工程验收监理工作流程框图4.8、桩基子分部工程监理验收工作流程图4.8桩基子分部工程监理验收工作流程框图第五章桩基子分部工程监理工作控制要点及目标值5.1本工程桩基子分部工程目标及检验批划分根据设计文件、施工合同及相关标准的要求，本工程桩基子分部工程质量目标确定为：合格。本工程桩基各分项工程的检验批划分及主要验收内容如下：表5.1一序号分项工程检验批划分主要验收内容1预应力管桩（锤击）按轴线划分或按施工日期主控项目：桩体质量检验符合规范要求桩位偏差符合规范要求承载力符合设计要求一般项目：成品桩质量符合规范要求接桩质量符合规范要求停锤标准符合设计要求桩顶标高5.2本工程桩基子分部工程监理质量控制点根据国家规范及相关标准的规定，结合本工程桩基子分部工程的实施内容及特令，本工程桩基子分部工程监理质量控制关键点的确定如表6.2所示。桩基子分部工程质量控制点表6.2序号项目名称质量控制点1技术与管理施工资质、资格；施工方案；设计图纸及变更2材料构配件和设备材料报验、取样、送检3先张法预应力管桩分项工程桩的构造和质量、装卸和堆放、桩位的放样、沉桩、送桩、接桩和截桩、基础开挖保护5.3桩基分项工程监理控制要点及目标值5.3.1预应力混凝土管桩分项工程监理控制要点及目标值5.3.1.1材料、设备进场检查验收专业监理工程师对分项工程所用进场材料和半成品、成品及设备有管桩的型式检验、抗弯性能、接桩焊缝材料的见证取样：见证取样表表6.3序号见证取样材料名称复验项目备注1型式检验位抗压强度、外观质量、尺寸偏差2抗弯性能抗裂弯矩、极限弯矩3焊缝探伤焊缝等级455.3.L2检验批、工序验收1、检验批控制要点:成品桩质量、桩位偏差、桩顶标高、桩身倾斜率、电焊接桩焊缝、焊缝外观质量、电焊结束停歇时间。2、需要检查验收的隐蔽工程:预应力混凝土管桩的隐蔽：接桩的焊缝的验收。第六章桩基子分部工程监理工作方法及措施1.1 审查内容1. Ll审查承包单位的资质、质量保证体系和安保体系；6. 1.2审查施工图纸及设计交底、图纸会审记录；7. 1.3审查桩基专项施工方案；8. L4审查桩机设备的技术性能资料、施工工艺的试验参考资料;9. 1.5审查承包单位报送的管桩生产企业的资质证明文件及质量保证体系和质量检验制度；10. L6审查管桩的产品合格证：管桩的品种、规格、型号、长度、壁厚、混凝土强度以及生产日期；1.2 复核内容：6. 2.1复核进场管桩质量是否符合设计要求；7. 2.2复核现场桩位的放样偏差是否满足规范要求；8. 2.3复核沉桩的顺序、垂直度是否满足规范要求；6.2.4复核接桩上下节的偏差、焊接的质量和冷却时间是否满足规范要求；6.2.5复核送桩的垂直度、桩顶标高、贯入度（压力值）是否满足规范要求；6.2.6基础开挖后复核桩位的偏差是否满足规范要求；6.3质量安全问题的处理方法对桩基子分部工程施工过程中质量安全问题，以指令为主，监理人员通过日常巡视及平行检查，发现违规施工和存在质量安全问题，立即发出监理指令。监理指令分为口头指令、工作联系单、监理通知、工程暂停令四种形式。6.3.1口头指令监理人员在日常巡视中发现施工现场的一般质量安全问题隐患,凡立即整改能够消除的，可通过口头指令向施工单位管理人员予以指出，监督其改正，并在监理日记中记录。6.3.2监理工程师通知单如口头指令发出后施工单位未能及时消除质量安全问题隐患，或者监理人员认为有必要时，监理工程师应及时签发有关质量安全的监理工程师通知单要求施工单位限期整改并限时书面回复，监理人员跟踪落实复查直至整改完成。并将监理工程师通知单抄报建设单位。6. 3.3工程暂停令当发现施工现场存在重大质量安全问题隐患时，在征得建设单位同意后，总监理工程师及时签发工程暂停令，暂停部分或全部在施工程的施工，并责令其限期整改，同时将工程暂停令抄报建设单位；经监理人员复查合格，总监理工程师批准后方可复工。1 .4旁站本工程桩基子分部工程监理旁站部位：预应力混凝土管桩锤击沉桩。6.5平行检验序号检查项目检查方法1成品桩质量直观（无蜂窝，露筋，裂缝，色感均匀，桩顶处无孔隙）用钢尺量（桩径±5mm、管壁厚度1Omm）2桩位偏差用钢尺量（桩数为13根桩基中的桩：100mm；桩数为416根桩基中的桩：1/2桩径或边长）3桩顶标高水准仪（桩顶标高±50mm）4桩身倾斜率经纬仪（底桩倾斜率W0.5%,其余桩倾斜率W0.8%）5电焊接桩焊缝焊缝外观质量用钢尺量（电焊接桩焊缝上下端部错口02mm）直观（焊缝电焊质量外观：无气孔,无焊瘤,无裂缝）6电焊结束停歇时间秒表测定（电焊结束停歇时间LOmin）6 .6巡视检查内容对预应力管桩外观质量、管桩的装卸和堆放、桩位的放样、沉桩、送桩、接桩和截桩、基础开挖保护等重部位，进行巡视检查，符合要求予以签认。7 .7现场协调方式组织现场协调会、工地例会、专题会议等。8 .8桩基检测6.8.1内容：抗弯曲性能、桩承载力静载检测、桩身完整性检测。桩基检测主要项目及要求表6.2序号检测项目抽样数量允许偏差或规定值监理方法1抗弯曲性能同厂家、同一规格、同一工程、同一型号进场的管桩，每300节抽检一节，不满300节按300节计。满足管桩力学性能指标检查型式检验报告2桩承载力静载检测少于总桩数的1%,且不少于3根单桩承载力极限标准值为1400KN见证现场检测核查检测报告3桩身完整性检测不少于桩总数的20%,且不少于20根。每个独立承台下不得少于一根。不允许出现类桩见证现场检测核查检测报告6.9验收6.9.1验收条件6.9.1.1所含分项工程验收合格情况：分项工程全部合格6.9.1.2质量控制资料完整情况：质量控制资料完整6.9.1.3现场静载、桩身完整性检测情况：检测合格6.9.2验收程序：桩基工程的检验批验收和隐蔽工程验收由监理工程师主持，施工单位相关专业的质量检查员与施工员参加；桩基分项工程验收由监理工程师主持，施工单位项目技术负责人和相关专业的质量检查员、施工员参加；必要时可邀请设计单位相关专业的人员参加；桩基子分部工程验收由总监理工程师（建设单位项目负责人）主持，施工单位项目经理、项目技术负责人和相关专业的质量检查员、施工员参加；施工单位的质量或技术负责人参加；设计
