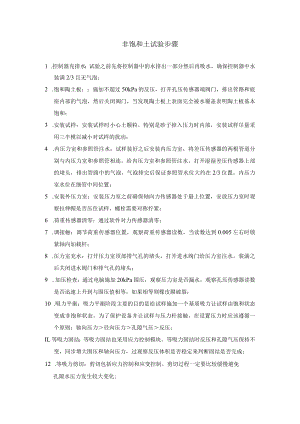

非饱和土试验步骤1 .控制器充排水：试验之前先将控制器中的水排出一部分然后再吸水，确保控制器中水装满2/3且无气泡；2 .饱和陶土板：施加不超过50kPa的反压，打开孔压传感器端阀门，排出管路和底座内部的气泡，然后关闭阀门，当发现陶土板上表面完全被水覆盖表明陶土板基本饱和；3 .安装试样：安装试样时小心土颗粒，特别是砂子掉入压力时内部，安装试样尽量采用三半模以减小对试样的扰动；4 .内压力室和参照管注水：试样装好之后安装内压力室，将差压传感器的两根管道分别与内压力室和参照管相连，给内压力室和参照管注水，打开湿湿差压传感器上部的堵头，排出管路中的气泡，气泡排完后保证参照管水位大约在2/3位置，内压力室水位在细管中间位置；5 .安装外压力室：安装压力室之前确保轴向力传感器处于最上位置，安放压力室时观察拉伸帽是否压住试样，螺栓需要对称拧紧；6 .荷重传感器清零：通过软件对力传感器清零；7 .调接触：调节荷重传感器位置，观察荷重传感器读数，当读数达到0.005左右时锁紧轴向加载杆；8 .压力室充水：打开压力室顶部排气孔的堵头，打开进水阀门给压力室注水，装满之后关闭进水阀门和排气孔的堵头；9 .加压检查：通过电脑施加20kPa围压，观察压力室是否漏水，观察孔压传感器读数是否迅速上升到与围压值相等，如果相等则橡皮膜破裂；10 .吸力平衡：吸力平衡阶段主要的目的是给试样施加一个基质吸力让试样由饱和状态变成非饱和状态。为了保护设备并让试样与压力杆接触，在设置压力时应该遵循一个原则：轴向压力径向压力孔隙气压反压；IL等吸力固结：等吸力固结也采用应力控制模块。等吸力固结时反压和孔隙气压保持不变，同步增大围压和轴向压力，过观察反压体积是否稳定来判断固结是否完成；12 .等吸力剪切：剪切包括应力控制和应变控制。剪切过程一定要比较缓慢避免孔隙水压力发生较大变化;13 .压力卸载：试验完成之后要卸载压力，卸载压力时应该按照由内向外的一个原则，即卸载压力的顺序是反压、孔隙气压、轴压和围压（注意轴压采用体积清零进行卸载）。在卸载围压时可以同步打开内外压力室排水阀门，通过一定压力加快排水过程。卸载完成之后应该卸掉孔隙气压力管路，同时拎动压力杆顶部的螺栓让压力杆向上移动接近其上限（拧动时保证压力杆不跟随一起转动）；14 .拆外压力室：拎动螺栓卸载外压力室，注意应对称松开；15 .拆内压力室：拔出内压力室两侧的管路，取内压力室时慢慢摇动缓慢取出，注意不要用力过猛；16 .拆试样：先拆底部橡皮筋，将试样移动到压力室外部后在拆试样帽，拆完样之后将陶土板、底座和试样帽清洗干净。
