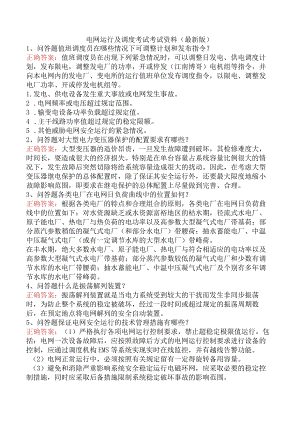

电网运行及调度考试考试资料（最新版）.docx

电网运行及调度考试考试资料（最新版）1、问答题值班调度员在哪些情况下可调整计划和发布指令？正确答案：值班调度员在出现下列紧急情况时，可以调整日发电、供电调度计划，发布限电，调整发电厂的功率，开或停发（江南博哥）电机组等指令，并向本电网内的发电厂、变电所的运行值班单位发布调度指令，以限电、调整发电厂功率、开或停发电机组等。1.发电、供电设备发生重大事故或电网发生事故。2 .电网频率或电压超过规定范围。3 .输变电设备功率负载超过规定值。4 .主干线路功率值超过规定的稳定限额。5 .其他威胁电网安全运行的紧急情况。2、问答题对大型电力变压器保护的配置要求有哪些？正确答案：大型变压器的造价昂贵，一旦发生故障遭到破坏，其检修难度大，时间长，耍造成很大的经济损失。特别是在单台容量占系统容量比例很大的情况下，发生故障后突然切除将给系统容量造成很大的扰动。因此，在考虑大型变压器继电保护的总体配置时，除了保证其安全运行外，还要最大限度地缩小故障影响范围，即要求在继电保护的总体配置上尽量做到完善、合理。3、问答题各类电厂在电网日负荷曲线中的位置如何？正确答案：根据各类电厂的特点和合理组合的原则，各类电厂在电网日负荷曲线中的位置如下：对水资源缺乏或水资源富裕地区的枯水期，径流式水电厂、原子能电厂、热电厂与热负荷的电功率以及高参数大型凝气式电厂带基荷；部分蒸汽参数稍低的凝气式电厂（和部分水电厂）带腰荷；抽水蓄能电厂、中温中压凝气式电厂（或有一定调节水库的大型水电厂）带峰荷。在丰水期，绝大多数水电厂、原子能电厂、热电厂与符合相适应的电功率以及高参数大型凝气式水电厂带基荷；部分蒸汽参数较低的凝气式电厂和少数有调节水库的水电厂带腰荷；抽水蓄能电厂、中温中压凝气式电厂及个别有多年调节水库的水电厂带峰荷。4、问答题什么是振荡解列装置？正确答案：振荡解列装置就是当电力系统受到较大的干扰而发生非同步振荡时，为防止整个系统的稳定被破坏，经过一段时间或超过规定的振荡周期数后，在预定地点将电网解列的安全自动装置。5、问答题保证电网安全运行的技术管理措施有哪些？正确答案：（1）严格执行各项电网运行控制要求，禁止超稳定极限值运行。包括：电网一次设备故障后，应按照故障后方式的电网运行控制要求进行设备的控制，应通过调度机构EMS等系统实现实时在线监控，并有越线告警功能。（2）电网正常运行中，必须按照有关规定留有一定得旋转备用容量。（3）避免和消除严重影响系统安全稳定运行电磁环网，应采取必要的稳定控制措施，同时应采取后备措施限制系统稳定破坏事故的影响范围。（4）电网联系较为薄弱的省级电网之间及区域电网之间宜采取自动机恶劣等措施，防止一侧系统发生稳定破坏事故扩展到另一侧系统。特别重要的系统（如政治、经济、文化中心）应采取自动措施防治相邻系统发生事故时直接影响到本系统党的安全稳定运行。（5）电网运行控制极限管理是保障系统安全稳定运行的重要手段，应认真做好电网运行控制极限管理，根据系统变化情况，及时运算和控制电网运行控制极限。（6）加强并网发电机组涉及电网安全稳定运行的励磁系统、PSS（电力系统稳定器）和调速系统的运行管理，其参数设置、设备投停、设备改造等必须满足接入电网安全稳定运行要求。（7）加强稳定控制措施及保障电网安全最后防线运行措施的运行管理，低频、低压减负荷装置和其他安全自动装置应足额投入。应密切联系系统变化情况，及时调整稳定控制措施，完善失步、低频、低压解列等安全自动装置的配置，做好相应定制管理，检修管理和运行维护工作。（8）220KV及以上电压等级线路、枢纽厂站的母线、变压器等设备一般不得无快速保护运行，特殊情况下必须经稳定校核并提出控制极限后才能允许继续运行。母线无母差保护时，应尽量减少无母差保护运行时间并严禁安排母线及相关元件的倒闸操作。受端电网枢纽厂站继电保护定值整定困难时应侧重防止保护拒动，即在尽量避免损失负荷的前提下，设置必要的解列点，当灵敏性与选择性难以兼顾时，应首先考虑以报灵敏度为主，侧重防止保护拒动，并按调度范围报分管生产副经理（总工程师）批准。（9）加强开关设备运行维护和检修管理，确保能够快速、可靠地切出故障。对于500OKV（300KV）厂站、220K枢纽厂站分闸时间分别大于50ms60ms的开关设备，应尽快通过检修技术改造提高其分闸速度，对于经上述工作后分闸时间仍达不到以上要求的开关要尽快进行更换，相关设备管理部门要对220KV及以上电压等级的各类故障切除时间（近侧故障切除时间50OKV不大于90s,但也不得低于80InS）和开关动作时间进行统计分析，对不满足电网稳定要求的开关提出改造建议。6、多选可以用于断路器智能化的在线监测有（）A.局部放电在线监测；B.绕组测温在线监测；C.六氟化硫微水密度在线监测；D.操作机构在线监测正确答案：A,C,D7、问答题SF6气体绝缘变压器的优势有哪些？正确答案：SF6气体绝缘变压器GIT与传统油浸式变压器相比具有以下优势：（1）由于SF6的负电性（即吸附电子的能力）和优异的热交换性，使Grr有很好的绝缘性能和冷却效果。(2)SF6气体属于惰性气体，当变压器内部发生电弧现象时，内部升高的压力会被SF6气体体积的变化而抵消，不易燃易爆，因而GIT不需要附加压力释放设备。(3)当GlT与GlS结合时，整个变电站处于气体绝缘的环境中，这样就增强了整个变电站的不易燃性。(4) Grr在出场是完整组装，SF6气体也注入其中，在安装现场无需抽真空，同时，由于SF6气体的密度仅为绝缘油密度的1/60,且黏性较低，因此在冷却管中压力降很小，这样冷却器即可以水平安装，也可以脱离变压器垂直安装，从而使其布局相当灵活。(5) SF6气体密度比变压器油密度小，声音传送比较慢，中间铁芯发出的声音很少能够传到罐体，使得GIT运行所产生的噪声很小。(6)同样的环境下，SF6气体比油浸式变压器的变压器油消耗慢得多；Grr无需使用有载调压开关的带电滤油器，同时也减少了油枕和压力释放设备，给维护检查带来了方便。(7)GlT不需要油枕和压力释放设备这些附加装置，占地面积小，高度降低，同时SF6气体密度比变压器油密度小很多，无需隔离墙，从而整体显得简洁、轻巧，使空间得到充分利用，大大降低了变电站的建设成本；尤其当Grr与GlS配合使用是，这些优势更加明显。8、问答题对电网不同运行方式的要求有哪些？正确答案：当电网处于不同的运行方式时，对其要求分别为：(1)电网正常运行方式：能充分满足用户对质量合格电能的需求；电网中所有设备不出现过负荷和过电压问题，所有输电线路的传输功率都在稳定极限以内；有符合规定的有功及无功功率备用容量；继电保护及安全自动装置配置得当且整定正确；系统运行符合经济性要求；电网结构合理，有较高的可靠性、稳定性和抗事故能力；通信畅通，信息传送正常；年度运行方式需上报上一级调度并经批准后执行。(2)电网事故运行方式：事故运行方式多是针对电网运行上的薄弱环节按可能发生的影响较大的事故而编制的，此时，电网运行的可靠性下降，因此，要求其持续时间应尽量缩短。一般事故运行方式的运行时间主要取决于以下几个方面：1)电网各级调度人员能否迅速正确地处理事故。2)备用设备投入的速度。3)事故损坏设备的修复或采取替代措施的速度。研究电网事故运行方式后的状态，并编制出相应的运行方式，可以指导各级调度人员和运行人员正确处理事故，减少电同事故损失和对用户的影响，并可事先采取各种措施。(3)电网特殊运行方式(也称检修运行方式)：由于主要设备检修时，会引起电网运行情况的较大变化，因此当主要设备检修和继电保护装置校验时，应事先编制好相应的运行方式。并制定提高电网安全稳定的措施。9、问答题影响电网事故发生和发展的因素有哪些？正确答案：根据国内外电力系统重大事故的分析，除了自然因素外，可列举下列一些影响电网事故发生和发展的重要因素：（1）电力系统规划设计方面。电力系统运行的安全性，原则上首先应在电力系统规划设计中加以充分考虑。（2）电力系统设备元件方面。在实际工作中，往往由于制造厂交货的不及时或经费、自然环境、劳力安排等原因，使计划内的设备不能及时投入运行，不得已而采用一些临时性的措施。因此在实际运行中，为了保持设备的完好和安全可靠，必须定期根据现场实际条件，对相应环境下的设备进行试验、检查和校核，及时发现和消除设备的隐患及其初期的缺陷。（3）继电保护方面。继电保护装置的功能一般用可靠性、安全性和快速性3个性能指标来衡量，近年来，我国对电网事故统计的结果表明，由于继电保护直接引起的事故或使事故扩大而造成稳定破坏的事故占所统计事故总数的41%（直接7.6%,扩大33.3%）o（4）电力系统运行的通信和信息收集系统方面。很多事故后的分析表明，在一些正常或事故情况下，由于缺少某些电网实时运行方式的重要基本信息（如线路潮流、主设备运行状态、母线电压等），或者传送信息的误差（如断路器状态的不对应），而使运行人员对电网的现状缺乏正确的概念，未能及时发现问题和处理问题，或者根据错误信息做出错误判断，而造成事故扩大。调压、事故情况下，通信失灵，使各级运行人员间无法进行联系和正确的指挥，也往往是使事故扩大或处理延缓的重要原因。（5）运行人员方面。虽然电力系统自动化的水平越来越高，特别是电子计算机在电力系统运行中的应用，取代了原来很多需要人工进行的工作，但是，自动化水平的提高并没有丝毫减弱运行人员在整个电力系统运行和控制过程中的主导作用。（6）运行管理方面。在电力系统的实际运行中，事故的发生和发展往往与电网的运行方产（包括实际结线方式）有很大关系。根据我国近年来稳定破坏的事故统计来看，其中与运行管理有关的约占总事故数的72%。10、问答题高压和超高压紧凑型组合电器的特征及与AIS和GlS的区别是什么？正确答案：高压和超高压紧凑型组合电器系列产品的主要特征与AIs和GIS的区别是：（1）以SF6断路器为主体，与其他隔离开关/接地开关、电流/电压互感器等电器元件组合在一起，形成一个完整的高压开关系统，具有断路器、隔离开关/接地开关、电流/电压互感器等多重功能，这是它与常规的仅有单一功能AlS的主要区别。（2）只包括设备本体以及相应的二次控制、保护、测量装置，不包括每个进（出）线间隔的母线，而且通常为单项相设备，即高压和超高压组合电器的屋外配电装置仍采用常规敞开式母线，因此，它不能压缩配电装置的横向尺寸，只能压缩配电装置的纵向尺寸，设备间距离和常规敞开式配电装置相同，这是它与GlS的主要区别。11、问答题在电气操作中发生什么情况时则构成事故？正确答案：在电器操作中发生下列情况时则构成事故：带负荷误拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）的恶性误操作；及误（漏）拉合断路器、误装拆或漏拆接地线及其他步骤上的作物，误碰运行设备元件、误投设备、误（漏）投或停继电保护及安全自动装置（包括连接片）、误设置继电保护及安全自动装置定值、下达错误调度命令、错误安排运行方式、错误下达继电保护及安全自动装置定值或错误下达其投、停命令使主设备异常运行或被迫停运。12、问答题电气设备的绝缘水平一般由什么决定？正确答案：在22OkV以下的电网中，要求把大气过电压限制到比内过电压还低是不经济的，因此，在这些电网中，电气设备的绝缘水平主要由大气过电压决定，也就是说，对22Okv以下具有正常绝缘水平的电气设备，应能承受大气过电压的作用。在22OkV以上的超高压电网中，绝缘水平很高，在现有防雷措施下大气过电压一般不如内部过电压大，因此设备绝缘水平主要由内部过电压决定。13、问答题什么是电磁合环？有何弊病？正确答案：电磁环网就是指不同电压等级运行的电力网，通过变压器的电磁回路连接起来而并列运行
