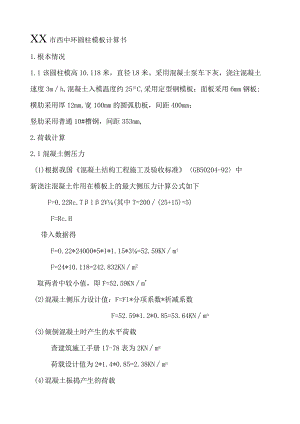

XX市西中环圆柱模板计算书1.根本情况1.1该圆柱模高10.118米，直径L8米。采用混凝土泵车下灰，浇注混凝土速度3mh,混凝土入模温度约25C,采用定型钢模板：面板采用6mm钢板;横肋采用厚12mm,宽100mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm,2.荷载计算2.1混凝土侧压力(1)根据我国混凝土结构工程施工及验收标准GB50204-92中新浇注混凝土作用在模板上的最大侧压力计算公式如下F=0.22Rc.Tl2V(其中T=200(25+15)=5)F=Rc.H带入数据得F=O.22*24000*5*1*1.15*3=52.59KNmiF=24*10.118=242.832KNm2取两者中较小值，即F=52.59KNm'(2)混凝土侧压力设计值：F=Fl*分项系数*折减系数F=52.59*1.2*0.85=53.64KNma(3)倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KNma荷载设计值为2*1.4*0.85=2.38KNma(4)混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KNma荷载设计值为2*1.4*0.85=2.38KNma(5)按表17-81进行荷载组合Fr=53.64+2.38+2.38=58.4KNm23板面计算：圆弧模板在混凝土浇注时产生的侧压力有横肋承当，在刚度计算中与与平模板相似。1 .1计算简图3 .2挠度计算按照三边固结一边简支计算，取10三宽的板条作为计算单元，荷载为q=0.0584*10=0.584N三根据1X1Y=O.9,查表得max=0.00258ql4kk=Eh3b/12(l-v2)=206000*63*10/12*(1-0.3*0.3)=40750000V-钢的泊桑比二0.3max=0.57mm=l400=0.883mm故满足要求4竖肋计算4.1 计算简图：竖肋采用10#槽钢间距353mm,因竖肋与横肋焊接，故按两端固定梁计算，面板与竖肋共同宽度应按353mm计算4.2 截面惯性距组合截面的形心计算：板和竖肋在X轴心与组合形心重合yf=SA式S=23500+3535*6*(100+6/2)=241654三3式A=1274+353*6=3394三2y-z=71.2mm由平行公式得：I=I+Ay2+I2+A2y2=1983000÷1274*2L22+353*63/12+353*6*31.82=46.93*10（mm4J4 .3挠度计算max=ql4384EI=20.6*4007384*2.06*105*46.93*105=0.0014三max=0.0014mm=1/400=0.883mm故满足要求5 .横肋计算5.1 计算简图5.2 荷载计算：圆弧形横肋采用IOomm宽，IOlnm厚的钢板。间距为400mm将竖肋做用在横肋上的集中荷载转化成线性荷载q=0.0584*400=23.36N/横肋=23.36KNm圆弧形横肋端头拉力计算依据（路桥施工计算手册）213页T=Qd2=23.36*1.8/2=21.024KN5.3圆弧形横肋端头拉力强度计算横肋材料为A3钢ft=140Nmm2F=ftA=140*100*10=140KNF>T故横肋抗拉强度符合要求6法兰及连接螺栓强度计算6.1 法兰抗剪承载力计算：法兰材料为A3钢=85Nmm2,IoOmm宽，12mm厚的钢板孔距20Omnb直径22三连接螺栓为M20*60单孔抗剪承载力=DJih=30*3.1415*12*85=96129.9N2=192.26KN>T=21.024KN故法兰符合抗剪承载力要求6.2 连接螺栓强度计算在模板连接中螺栓只承受拉力，螺栓为M20*60查（桥梁施工计算手册）附表3.-2,3.-23得ft=110Nmm2螺栓内径16.75mm单个连接螺栓承受拉力F=D2Jift/4=16.752*3.1415*110/4=24.24KN2F=48.48KN>T=21.024KN故螺栓抗拉承载力符合要求
