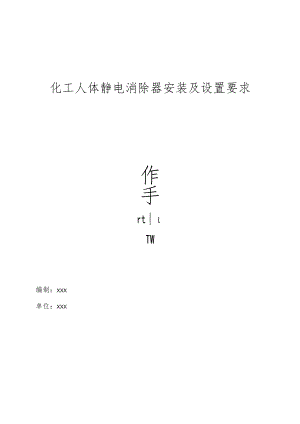

化工人体静电消除器安装及设置要求作手rtTW编制：XXX单位：XXXIMIUIIIHll日期：XXX目的化工企业通常存在易燃易爆化学品，这些易燃易爆化学品有泄漏的可能，通常泄漏点为密封面。一旦易燃易爆化学品泄漏到环境当中，与环境中的空气混合成为爆炸性混合气体，这些混合气体遇到热源或明火就会发生爆炸事故。混合爆炸性气体的最小点燃能量(MIE)一般在0l-03mJ之间，爆炸性粉尘的最小点燃能量一般为IOmJ以上，但是也有小于ImJ的粉尘。静电释放过程中产生的能量较大，典型的人体静电放电(C=150pf,R=300Q,V=8000V)能量为4.8mJ,根据条件不同，最高人体静电放电能量可达到50mJ。从此数据来看，人体静电释放完全有可能引燃周围的爆炸性气体或粉尘，因此进入这些环境区域的人必须采取消除静电的措施。目前消除人体静电的措施有：穿着难以产生静电衣物，降低静电电压，从而降低放电能量；穿着防静电服，及时导出人体静电；安装人体静电消除仪，消除人体所带静电。一、人体静电消除器安装位置的基本原则A具有爆炸危险性的区域出入口应当安装人体静电消除器。A在爆炸危险区内操作的操作点应当安装人体静电消除器。二、常见的安装位置1.可燃液体/气体储罐上罐的扶梯口处；2 .可燃液体/气体储罐的取样口处（距离取样口不少于1.5米）；3 .可燃液体/气体生产区入口处以及取样口处（距离取样口不少于1.5米）；4 .具有爆炸危险性区域厂房、装置的入口处;5 .可燃液体/气体装卸区出入口以及装卸鹤位处；三、人体静电消除器选择和安装应当注意的问题1.易燃易爆危险场所采用本安型人体静电消除器由于普通型人体静电消除器采用不锈钢金属接触体，因此静电消除器的电阻值非常小，人体接触时发生快速的静电释放现象，可能产生静电释放火花。在爆炸危险区域内，静电火花是绝对禁止的。因此不能采用普通的不锈钢接触头的人体静电释放器。2、本安型的人体静电消除器人体接触体的表面积不能小于100平方厘米3、本安型的人体静电消除器接触面与支撑消除器的支撑体之间的电阻应为1X107-1X109之间，不能过小或过大；同时还规定了电荷转移量，不能大于0.1uC。这两个参数确保了人体静电释放的平稳缓慢，避免出现静电火花。正是因为本安型人体静电消除器的电阻大，因此静电释放的速率相对较慢，这也是为什么人体静电消除器需要接触一定的时间才能完全释放人体所带静电的原因。4、接地电阻值不得超过IoOQ通常情况下，人体静电消除器与支撑它的不锈钢连接，不锈钢上有接地端子，通过接地线与大地相连，其接地电阻不会超过100Q,但是在一些特殊情况，如接地线断裂，接地螺丝松动脱落等情况下，接地电阻会超过此数值。如果静电消除器接地电阻值过大，静电消除器会持续报警。5、接地必须采用软接地方式;接地线不能采用扁铁这种固定式的方式进行，需要采用软接地线与之相连。6、接地线选择和安装有一定的要求，相比于化工领域其它安装来说，要求很高。接地线平方数要足够，本安型人体静电消除器的接地线不能小于16平方。接地线的两段必须焊接铜鼻子，不能采用压紧方式安装。接地线必须采用不锈钢螺栓加不锈钢垫片连接，不能采用普通螺栓、垫片，也不能采用镀锌。接地线所用的螺栓尺寸不能小于MlOo7、材料的要求支撑静电消除器的支撑体必须采用不锈钢材质制作。8、每半年进行一次测试测试内容包括接地电阻、触摸面电阻、电荷转移量等。
