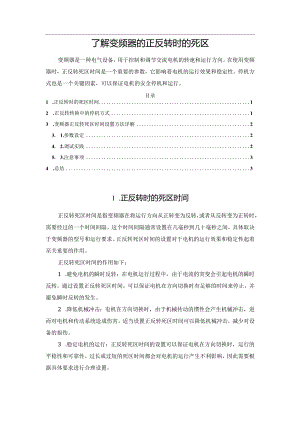

了解变频器的正反转时的死区.docx

了解变频器的正反转时的死区变频器是一种电气设备，用于控制和调节交流电机的转速和运行方向。在使用变频器时，正反转死区时间是一个重要的参数，它影响着电机的运行效果和稳定性。停机方式也是一个关键因素，可以保证电机的安全停机和运行。目录1 .正反转时的死区时间12 .正反转转换中的停机方式13 .变频器正反转死区时间设置方法详解23. 1.参数设定24. 2.调试实践25. 3.注意事项34 .总结31 .正反转时的死区时间正反转死区时间是指变频器在将运行方向从正转变为反转，或者从反转变为正转时，需要经过的一个时间间隔。这个时间间隔通常设置在几毫秒到几十毫秒之间，具体取决于变频器的型号和运行要求。正反转死区时间的设置对于电机的运行效果和稳定性起着至关重要的作用。正反转死区时间的作用如下：1 .避免电机的瞬时反转：在电机运行过程中，由于电流的突变会引起电机的瞬时反转。通过设置正反转死区时间，可以保证电机在方向切换时有足够的时间来停止，并避免瞬时反转的发生。2 .降低机械冲击：电机在方向切换时，由于机械传动的惯性会产生机械冲击，进而对电机和传动系统造成伤害。适当设置正反转死区时间可以降低机械冲击，减少对设备的损伤。3 .稳定电机的运行：正反转死区时间的设置可以保证电机在方向切换时，运行的平稳性和可靠性。过长或过短的死区时间都会对电机的运行产生不利影响，因此需要根据具体要求进行合理设置。2 .正反转转换中的停机方式变频器的停机方式多种多样，根据具体的应用场景和需求可以选择不同的停机方式。下面介绍几种常见的停机方式：1 .急停停机：急停停机是指在启动运行的过程中，通过急停按钮或接收到紧急停机信号时，立即切断电源，使电机停止运行。这种停机方式适用于紧急情况下对电机进行快速停止，确保人员和设备的安全。2 .缓停停机：缓停停机是指在电机运行过程中，通过逐渐减小电机的输出频率或电压，使电机平稳停止运行。这种停机方式适用于对电机进行精确控制和减少机械冲击的场景，可以保护设备和延长电机寿命。3 .刹车停机：刹车停机是指在电机运行过程中，通过施加机械刹车或电子刹车，迅速减速并停止电机运行。这种停机方式适用于对电机进行急停的场景,可以快速停止电机的转动。4 .自由停机：自由停机是指在电机运行过程中，通过逐渐减小电机的电压和频率，在电源不断电的情况下，使电机在无负载状态下逐渐停止运行。这种停机方式适用于电机负载较轻，不需要精确停止的场景。在实际应用中，一般会根据具体的需求选择合适的停机方式。根据电机的运行要求和安全性考虑，可以进行参数设置和系统调试，保证电机实现可控、高效、稳定的停机。3 .变频器正反转死区时间设置方法详解1. 1.参数设定首先进入变频器的参数设定界面，找到“Timer”或“DeadBand”等菜单，进行设定。通常值得注意的参数有：(1)正向死区时间：正向死区时间表示正向运动时，电机需要停顿的时间。通常取值为几百微秒至数千微秒，具体取决于电机的转速和压力。(2)反向死区时间：反向死区时间表示反向运动时，电机需要停顿的时间。该值与正向死区时间类似，根据实际情况进行设定。3. 2.调试实践在进行参数设定后，需要进行实际调试，在调试过程中根据实际使用情况再进行适当的调整。调试时需要注意以下几个方面：(1)死区时间要小心设置，不可过大，尤其不能大于机械死区的时间；(2)实际使用时要注意电机的转速和负载情况，适时调整；(3)如果发现启动不稳定或产生其他故障，应及时停机检查，调整死区时间。4. 3.注意事项1 .死区时间的设置应根据实际情况进行调整，具体取决于电机的转速、负载情况和运转环境等因素；2 .死区时间的设置不宜太大，一般控制在数百微秒至数千微秒的范围内；3 .在进行死区时间调整时，需要完全停机进行，以免发生安全事故；4 .在调整死区时间时，应注意其它参数的调整和参数与设备其他部分的匹配，避免产生其他故障。4 .总结综上所述，变频器正反转死区时间的设置非常关键。合理调整死区时间能够提高变频器性能，保障设备的稳定运转。只有根据实际情况进行合理的调试,才能让设备发挥最佳效果。总结起来，正反转死区时间和停机方式是变频器的两个重要方面，直接影响到电机的运行效果和安全性。通过合理设置正反转死区时间和选择适合的停机方式，可以有效地控制电机的运行，保证设备的正常运转和人员的安全。
