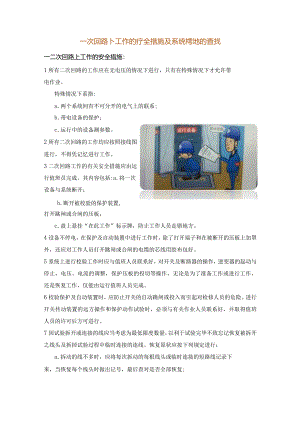

二次回路上工作的安全措施及系统接地的查找.docx

一次回路卜工作的疗全措施及系统樗地的查找一二次回路上工作的安全措施：1所有二次回路的工作应在无电压的情况下进行，只有在特殊情况下才允许带电作业。特殊情况下系指:a.两个系统间有不可分开的电气上的联系;b.带电设备的保护；c.运行中的设备测参数。2所有二次回路的工作均应按照接线图进行，不得凭记忆进行工作。b.断开被校验的保护装置,3二次回路工作的有关安全措施应由运行值班员完成。其内容包括:a.将一次设备与系统断开；打开跳闸或合闸的压板；c.盘上悬挂“在此工作”标示牌，防止工作人员走错地方。4设备不停电，在保护及自动装置中进行工作时，除了打开端子和在被断开的压板上加罩外，还应对工作人员打开跳闸或合闸的电缆的芯线用胶布包好。5系统上进行校验工作时应与值班人员联系好，对开关及断路器的操作，逆变器的起动与停止，电压、电流的调整，保护压板的投切等操作，无论是为了准备工作或进行工作，还是恢复工作，仅能由运行值班人员完成。6校验保护及自动装置时，应防止开关的自动跳闸或投入而引起对检修人员的危险。进行开关传动装置的远方操作和保护动作试验时，必须与有关作业人员联系好，并取得值班人员的许可后方可进行。7因试验拆开或连接的线应当考虑为最低限度数量，以利于试验完毕不致忘记恢复被拆开之线头及拆掉试验过程中临时连接的连线。恢复原状应按下列规定进行：a.拆动的线不多时，应将每次拆动的每根线头或临时连接的短路线记录下来，当恢复每个线头时做出记号，最后查对是否全部恢复;b.拆动的线较多时，应将实际的接线进行校对一次，然后开始工作，当恢复时再按图纸检查，进行全部校对；c.拆下的线头不得过分的弯曲，以免折断并应检查有无伤痕。8打开直流操作回路导线及电压线头时，打开的线头应当属于负荷侧（即打开后不带电），然后用胶布包好。9没有标志的线头拆开后须做好标记，以备按此恢复。10不论电源是否接地，全部试验结线被试的保护装置回路都不应有接地的地方。11试验中发现问题与预期结果不符合时，必须立即停止工作并汇报上级部门，待得出结论后方可继续进行，禁止盲目地进行试验。12试验电源必须经过开关和适当容量的保险供电。13使用自耦变压器时，每次在使用前应将把手转至零位，使用滑动变阻器时，每次使用前将电阻放在最大位置，当用分压器使用时放在最小位置。14二次回路通电或耐压试验前，应通知值班员和有关人员，并派人到各现场看守，检查回路上确无人工作后，方可加压。电压互感器的二次回路通电试验时，为防止由二次侧向一次侧反充电，除应将二次回路断开外，还应取下一次熔断器（保险）或断开隔离开关（刀闸）。15带电的电流互感器二次回路上工作时，应采取下列安全措施：a.严禁将电流互感器二次侧开路；b.短路电流互感器二次绕组,必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕；c.严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；d.工作必须认真、谨慎，不得将回路的永久接地点断开；e.工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上；f.电流互感器二次回路测量电流时，使用的导线必须经过校验通路良好后方可接入；g.电流互感器二次侧短路后，仍应有接地，故对于短路后失去接地点的地线应事先准备好临时地线。16带电的电压互感器二次回路上工作时，应采取下列安全措施:a.严格防止短路或接地。应使用绝缘工具，戴手套。必要时，工作前停用有关保护装置；b.接临时负载时，必须装有专用的隔离开关（刀闸）或熔断器（保险）。17二次回路上工作应至少由两人进行。18检验继电保护和仪表的工作人员，不准对运行中的设备、信号系统、保护连接片进行操作，但在取得值班人员许可并在检修工作盘两侧开关把手上采取防误操作措施后，可拉合检修开关。19试验用刀闸必须带罩,禁止从运行设备上直接取试验电源,熔丝配合要适当，要防止越级熔断总电源熔丝。二系统接地查找1当发现直流系统接地后，应立即进行寻找。在任何情况下，直流系统不允许带接地现象运行。2当发现直流系统接地时，应先确定哪一极上发生接地，然后再进行查找。3判明接地点发生在哪一直流供电系统的工作，由运行人员采用分组选择的办法完成。4查找直流接地的工作人员，在找到了接地系统之后，应冷静的考虑以下几个问题：a.发生接地时，现场有无作业组在工作；b.有哪些是新安装的或是新修理过的设备；c.有哪些带着电而不使用的设备或电缆；d.哪些设备处于环境潮湿的地方；e.从图纸上考虑好在各极的分路点解开结线时，正负极之间还有没有经常的负荷通路而造成其它继电器的误动作。5上述各方面考虑好了之后，先从估计可能发生接地的地方查起，逐渐找出接地极的分接点结线，当某导线解开，接地情况消失，或接地换到另一极上时，系证明该导线以下所连接回路有接地现象，然后再循着该导线以同样方法进行，直到接地点找到为止。找到接地点后，应立即进行处理。6查找直流接地的注意事项如下：a.查找接地点禁止使用灯泡寻找的方法;b.用仪表检查时所用仪表的内阻不应低于2000Q/V；c.当直流发生接地时禁止在二次回路上工作；d.处理时不得造成直流短路和另一点接地；e.查找和处理时必须由两人同时进行；f.拉开空开前应采取必要措施，以防止直流失电可能引起保护及自动装置的误动。7查找接地的工作必须由对直流系统比较熟悉的人员来承担。8查找直流接地时，应断开直流熔断器或断开由专用端子到直流熔断器的连接。如必须在运行中查找，则须作好必要的技术措施（一般在设备运行中发生接地时不许随便打开线头，以防保护装置误动或自动装置误跳）。
