HC-63C1综合电力监控仪V1.docx

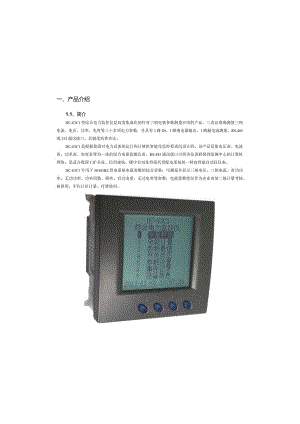

一、产品介绍1.1、简介HC-63C1型综合电力监控仪是高度集成化的针对三相电量参数测量应用的产品，三表法准确测量三相电流、电压、功率、电度等三十多项电力参数，并具有1路DI、1路继电器输出、1路漏电流测量、RS-485或232通讯接口，具极优的性价比。HC-63C1是根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品是集电压表、电流表、功率表、电度表等为一体的综合电量监测仪表，RS-485通讯接口可将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。HC-63C1专用于50/6OHZ供电系统电量参数的综合采集：可测量并显示三相电压、三相电流、有功功率、无功功率、功率因数、频率，有功电度、无功电度等参数；电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用。HC-63C1综合电力监控仪V2.1目录一、产品介绍1.1、简介1.2、功能特点1.3、技术参数二、产品应用2.1、 外形及安装2.2、 端子定义2.3、 典型接线2.4、 应用说明三、显示与按键操作3.1、 显示屏与按键简介3.2、 开机界面与根目录3.3、 测量数据显示3.4、 电能计量显示3.5、参数最值显示3.6、 开关状态显示与控制3.7、 参数设置3.8、 事件记录查询3.9、 设备信息查询四、MOdbUS寄存器列表五、通讯规约六、选型及订购3) 数据格式：可设置，“n,8,1"、Me,8,r“n.8.2”：4) 通讯速率:可设置1200、2400、4800、9600、19200、38400Bps:1.3.6 测量输出数据电压、电流、功率、电能等30多个电参量，见MdobUS数据寄存器列表1.3.7 测量精度电压、电流:±0.2%FS:电量：±0.5%FS：有功电度1级,无功电度2级;1.3.8 隔离供电电源、通讯接口、电压输入、电流输入、继电器输出之间相互隔离：1.3.9 耐压强度：输入/输出/外壳间2000VACmin;500VDC时100MQ1.3.10 电源及功耗1) AC85V265V,50Hz±5Hz或DC100V-300V供电，典型功耗：3VA:1.3.11工作环境D工作温度：-20+70°C:存放温度：-40+85；2) 相对湿度：5-95%,无结露(在40C下)；3) 海拔高度：03000米：4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所:1.3.12 温度漂移：50ppmcC;1.3.13 安装方式：面板嵌入式，90mmx90mm开孔安装1.3.14 仪表尺寸：96×96×72mm1.2. 功能特点1.2.1. 采集三相电参量，包括电压、电流、功率、电能等30多个电参量，信息全1.2.2. 2,采用专用测量芯片，交流真有效值测量方式，测量精度高1.2.3. 3,通信规约采用标准MOdbUS-RTU方式，兼容性好，方便编程1.2.4. 带ESD保护电路的RS-485(可选232)通信接口125宽输入电源范围AC85V-265V(或DC100V-300V)1.2.6. 工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性1.2.7. 7,高隔离电压：电压电流输入信号采用微型精密互感器隔离，耐压达DC2500V1.2.8. 2.8.多电能计量：有正反向总有无功累计电能、当日累计电能、各单相电能计量1.2.9. 具1路Dl、1路继电器输出，具1路漏电流测量功能1.2.10. 具有需量统计功能、最大最小值记录功能1.2.11. 具过流、过压、欠压、缺相等保护功能1.2.12. 具有可配置的参数越限、Dl变位等的自动上传报警功能1.2.13. 160*160点阵中文液晶显示各种数据，便于现场安装调试1.3. 技术弁数1.3.1. 接线方式：3P3L(三相三线)或3P4L(三相四线)1.3.2. 三相交流输入1) 输入频率：工频，4565Hz;2) 电压量程(相电压)：70V,120V.260V、450V等可选：3) 电流量程：1A、5A等可选；超过5A量程需外配互感器：4) 漏电流测量：外配漏电流互感器1A95mAImA2mA等可选；5) 过我能力：1.2倍量程可持续；瞬时电流10倍/5秒，电压2倍/1秒；6) 输入阻抗：电压通道1kQ/V：电流通道100mQ:1.3.3. 开关量输入1路，无源触点或电压型输入，005V或短接为0,+330V或开路为1：1.3.4. 开关量输出1路继电将输出；继电渊触点容量为5A250VAC；可设置为遥控或报警保护输出功能;1.3.5. 通讯接口1) 1路RS-485通讯接口(可选RS-232接口)；2) 通讯规约：MODBUS-RTU标准规约；2.3、 典型接线典型接线见右图:黑色IOPI螺灯式端子型接线示意图绿色12P插报潴子型接战示盍图请以所购产品实际标识为接战依据在配电系统中，有多种不同的信号连接方式,请参照以下各图示对应接线，电压电流不同的接线方式可以相互组合。二、产品应用2 1、外形及安装安装：采用面板嵌入式，90mm×90mm开孔安装；卸下4个安装卡子，将仪表推入盘面安装开孔内，再将4个安装卡子从四边的沟槽装上并推紧，固定好仪表。接线：1） 参照端子定义与接线图接线。2） 使用0.23.3加2的电缆（3路电流的输入线应选用大于2加2的电缆），从每条线的端部剥去6un连接在端子上，并将导线插入连接端子的相应位置。3）将接线螺钉力矩紧至O.56-0.79Nm.2.2、端子定义（电压电流输入端子有2种规格，请以实际产品标识顺序为准）端子定义说明*子定义说明1UAA相电压输入11LAC220V电源L端2UBB相电压输入12NAC220V电源N端3UCC相电压输入13PG保护地4UN三相电压输入零线14+485信号正5IAlA相电流输入正端15B-485信号负6IA2A相电流输入负端16GND通讯地、开关量输入公共端7IBlB相电流输入正端17DIl第1路Dl输入8IB2B相电流输入负端18DI2第2路Dl输入9IClC相电流输入正端19COMl第1路继电器输出公共端10IC2C相电流输入负端20OPl第1路继电器输出常开点21LIl漏电互感器输入端122LI2漏电互感器输入端2RS-485网络般允许最多将32个节点设备并联，超过32个的系统则需使用485中继进行扩展；RS-485的通讯线应使用屏蔽双绞线，屏蔽层应单端接地：485的通讯距离可达1200米，当一条总线上连接的RS485设备很多，或者使用波特率较高时通讯距离就会相应缩短，此时可使用485中继器进行扩展。RS-485组网有多种拓扑结构，一般采用线型连接，即从上位主机开始自近及远将多台设备一个接一个连入网络。在最远端可接120300Q/0.25瓦的终端匹配电阻（需视具体的通讯质量确定，即通讯很好时可不必安装）。2.4.2 多电能计量功能：产品有总的正向、反向有功电能，正向、反向无功电能计量：还有A、B、C各单相的正、反向/有功、无功电能计量，在一些应用场合还可作为3个单相计量模块使用；绝对值和有功/无功电度为正向电度加反向电度的和，不考虑电能方向的：净有功/无功电度为正向电度减反向电度的差值，带方向，为4字节补码格式数据；其他形式的电能数据都是4字节的无符号数：电能的计量数据为4字节，连续累计10年不会溢出，数据掉电保存。2.4.3 线电压数据：产品提供的线电压测量值，是通过测量的相电压值计算得到，适用于三相电压平衡情况，在三相不平衡下如缺相时线电压值无意义。2.4.4 实时数据更新周期：出厂默认06S次，50mSIOoomS可自行设置，间隔为IOnlS：数据更新周期越长，数据的稳定性越好，一般建议使用0.6S、0.8S或1S；在需要快速更新数据的测量场合，应按信号周期倍数设置，保证数据的稔定。在需要开启电流速断保护的应用中，数据更新周期应设置为0.1S；数据更新周期的改变不影响电能累计精度。频率值的更新周期约210S,不可设置，若对频率值更新速率有要求的可以选择快速测频的型号。2.4.5 保护输出功能说明：本监控仪表具有可配置的电机保护控制功能，将保护使能寄存器的BIT7位置1则可打开此保护控制功能，置。则关闭此功能：此功能也可通过面板按键进行设置：此保护输出关联到DOl路继电器输出，即当有参数启动保护时，则触发1次D（H路继电器的分闸动作，继电器断开（保护前为手动或遥控DOl为合闸状态）；三相三线电压输入注：1、电压信号输入回路的接线可选用0.5L511U112的电缆。电压回路或PT的二次回路不可短路：请在确保已断开全部电源的情况下再接线。2、电流量程为5A时，电流的输入线应选用大于2f三2的电缆。在CT一次侧有电流时，CT的二次回路严禁开路：严禁带电接线或拔下端r三2.4应用说明请根据产品规格型号，参照以上图示正确接线。接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1、保护、报警与自动上传等功能为禁止：可通过我们提供的HC系列产品测试软件来更改设置产品参数及产品的一般性测试。2.4.1 RS-485网络的连接：主机般只有RS-232接口，此时可通过RS-232/RS-485转换器后连接485网络：建议使用带隔离型的485转换器，以提高系统的可靠性：一条总线上所有设备的A+端并接，B-端并接，不可接反，485的信号地GND端应短接在一起，并在主机处单点接地。则可快速持续地调整数值。3.2 开机界面与根目录开机自检，显示型号、版本等，保持2S后进入根目录菜单，再2S后自动进入电流测量数据显示界面；HC-63CI型综合电力监控仪V1.00惠测电子图3. 1启动界面显小HC-63C1综合电力监控仪1 测审数据2 电能计量：3 参数最值4 开关状态5 参数设置6 事件记录7 设备信息2011-10-18 08:01:59图3.2根目录显示在根目录主菜单显示界 面，按键选择相 应项目，按,”键进入所 选择的项目，按“七键则 退出：最下1行则显示当前日 期与时间；各功能显示如左 图。1-1相电压a 220.Ovb 220.1 V uc 219.9vFreq 50.00 Hz图3.3相电压与频率3.3 测数据显示在根目录下，按键或“A”键移动光标到“测量数据”位置，按键进入测量数据显示页面，通过按键或“A”键可上下翻屏循环查看各项测量数据；按键则退出返回到上层根目录；若参数设置项中“循环显示方式”开启时，则仪表按设定的循显时间自动换屏显示数据信息。以下是各显示页面示意图（图中a、b、C表示三相，AVg为平均值、SUm为总）：在测量数据界面，最下行
