X楼盘项目部施组设计.docx

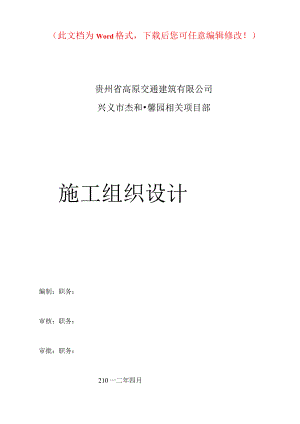

（此文档为Word格式，下载后您可任意编辑修改！）贵州省高原交通建筑有限公司兴义市杰和馨园相关项目部施工组织设计编制：职务：审核：职务：审批：职务：210一二年四月一、编制依据3二、工程慨况6三、施工部署11四、施工相关计划17五、施工主要流程22六、主要施工管理管控措施60七、主要经济技术指标75八、施工现场平面布置图75九、相关项目部管理管控人员名单76十、塔机按拆合适的方卜一、施工现场消防合适的方案791.编制依据1.1.贵州省城乡杰和房地产XX提供的兴义市杰和馨园相关项目施工图纸。序号图纸名称图纸编号制图归档日期1建筑施工图建施1至建施272结构施工图结构1至结构473给排水施工图水施1至水施184电气施工图电气1至电气325暖通施工图暖施1至暖施111.2施工合同合约序号合同名称签订日期备案号1建筑工程施工合同合22012年3月1日1.3地质勘察报告序号地勘单位勘察报告相关项目名称勘察报告编号1贵州新生代建材地质工程勘察院兴义市杰和馨园商住楼刚岩土工程勘察报告1.4工程应用的主要规范、规程类别名称编号建筑工程设计文件编制深度规定中华人民共和国建设部2003年4月国建筑设计防火规范GB50016（2006修订版）家高层民用建筑设计防火规范GB（2005年版）相建筑内部装修设计防火规范GB（修订板）关汽车库、修车库、停车场设计防火规靠GB技人民防空工程设计防火规范GB（2001年版）术民用建筑设计通则GB规民用建筑工程室内环境污染控制规范:GB范屋面工程技术规范GB地下工程防水技术规范GB人民防空地下室设计规范GB民用建筑热工设计规范GB公共建筑节能设计规范GB夏热冬暖地区居住建筑节能设计标准:JG城市道路和建筑物无障碍设计规范JGJ建筑玻璃应用技术规程JGJ住宅设计规范GB（2003年版）住宅建筑规范GB商店建筑设计规范JGJ48-88地方相关技术标准建筑配件图集西南地区通用建筑标准设计2003版合本汽车库，修车库及停车场障碍设施规范GB贵州建筑地基基础设计规范DB建筑地基基础设计规范GB建筑基坑支护工程技术规程DBJT非承重混凝土小型砌块砌体工程技术规程DBJT轻板墙体工程技术规程DBJT建筑工程施工安全操作规程1.5工程应用的主要图集类别名称图集号国家建嘛土用雕工图平面整体表示方法制图规则和构造详图03G101设标准防护密闭门、密闭门、防爆波活门选用图集JSJT-72建筑抗震构造详图03G101（一）至（W）广东省标准建筑结构荷载规定DBJ建筑基坑支护工程技术规程DBJT贵州省标准：贵州建筑地基基础设计规范（DB）L6工程应用的主要法律、法规序号类别法规名称备注1国家中华人民共和国建筑法2国家中华人民共和国环境保护法3国家中华人民共和国安全生产法4国家中华人民共和国合同合约法5国家工程建设国家标准管理管控办法6国家房屋建虹程和市政基峨施工程实行见证取样和送检的规定7地方关球雕踵(三TO三O三三三三三)三Hl8地方关娜三8±g三三三三½的翻9地方贵阳市建设工程质量条例10地方贵阳市建设工程施工招标投标管理管控暂行办法2. 工程概况3. 1总体概况序号项目1工程名称兴义市杰和馨园2工程地址兴义市桔山新区20米宽B4路北侧，东临16米宽规划道路3建设单位贵州省城乡杰和房地产有限公责任公司兴义相关项目部4设计单位贵州省建筑材料科学研究院5结构形式框支剪力墙结构6定额工期390天7合同合约工期390日历天，相关计划开工日期2012年5月30日，竣工日期2013年6月30日8质量目标合格。2.2现场施工条件地理位置本工程地处兴义市桔山新区20米宽路北侧，东临16米宽规划道路。地形地及施工环境地形较平坦，待解决问题施工用电，用水，外业环境等问题有待解决！2.3建筑设计概况序号项目内容1建筑功能本工程地下一，二层均为地下车库、设备用房及库房，一、二层均为商业，一层设消防控制室、管理管控室、卫生间和住宅的入口门厅，商议空间为全开敞式。二层设置管理管控室、卫生间和全开敞式的商业空间。318层为住宅部分。2规划用地面积3950平方米3建筑层数地下二层、地上十七层（第十七层包含一层跃层）4建筑高度建筑高度约为57.3米5房屋使用年限50年6构件尺寸剪力墙厚度200mm250mm框架柱400mm*400mm60Ornm*60Omm*框架梁250m*400m其他7耐火等级本工程建筑分类为二类，耐火等级为一级。8面积地下室面积人防地下室1610m1普通地下室4140m1商业面积一层商业面积748m2二层商业面积748m2住宅面积9903Itf（阳台按一半算）建筑占地面积748ma地下停车位100辆总建筑面积17149m3（地下5750Itf、地上11399Itf）2.4结构设计概况1地基±质持力层土质中风化灰岩地基承载力fak值(Kpa)Fak=5500KPa基础柱下独立基础和条基主体主要为两层地下室，两层商业，十六层住宅，抗震设防烈度6度抗震设防类别标准设防3钢筋类HPB235>HRB335>HRB4002.5专业设计概况配电该接地形式采用TN-S系统。由户外供IOkV进线，高压电缆进线时做重复接地进入高压配电室，低压配电采用联动控制，配备主用功率1000KW应急电源，动力、照明采用三相五线制。交配电室设在负二层，设置一台400kvA干式变压器，柴油发电机房设在负二层，设置一台200kw柴油发电机组。供电方式为放射式和树干式相结合。照明照明系统采用220380V放射式与干式相结合配电，每层分别设有应急照明供停电30S柴油发电机自动运行，应急照明、消防控制中心及消防梯等为双路供电，均设互投装置。电力导线采用ZR-YJV.NH-YJV电缆及电线NHBV500、ZR-BV-500V,干线电缆穿桥架敷设，应急照明采用MT管和正常照明、插座支线采用PVC管暗敷在现浇混凝土板内。照明，插座均由不同的支路供电，所有普通插座回路均设置漏电断路器保护，楼道照明未标明开关处为吸顶声光控开关控制。防雷本工程为二类防雷建筑，采用12镀锌圆钢沿屋顶女儿墙四周做避雷带，屋顶避雷带网格不大于Iom*10*或12m*8n°避雷带支撑高度为0.15m,支撑距离为1m,转角处为0.5m屋面避雷网采用-25*5镀锌扁钢暗敷于屋面上，本工程需做防侧雷击：利用各层圈梁中的任意两根主筋沿建筑物一周焊接成闭合环并与建筑物内所用作为防雷接地引下线的主筋焊接，然后就用10的镀锌圆钢焊接引出后与本层铝合金等较大金属物与防雷装置焊接。接地本建筑接地为建筑物基础地梁上的上下两层钢筋中的两根主筋通常焊接形成的基础接地网，地梁断开处用40*4热镀锌扁钢与两端地梁主筋作电气连接。本建筑为混合接地体，接地电阻R<l欧姆。给排水本工程水源为市政给水网稳定供水,水压为035Mpa,室内给水采用PPR管，电热熔连接，压力等级LOMPa。室外采用钢塑给水管DNWloO时采用丝扣连接，采用螺纹连接套丝扣时做防腐处理，DN>100时，在楼板贯穿部位设置阻火圈。室内排水管采用UPVC排水管，管道连接采用承插式胶粘剂粘接；室外排水管采用双壁波纹管，管道连接采用承插式胶粘剂粘接。暖通本工程地下室为机动车库，分为一个防烟分区，总面积为828.16m，。地下车库共分机械排风排烟和机械送风的方式,车道自然补风的方式。排烟系统的运行:着火时根据烟感信号控制打开防烟分区的排烟风机，亦可销控中心遥控开启，所用排烟风机前设280C同时应满足自然进风量不小于排烟量的50%.防火通风系统原则上按使用功能及防火分区划分若干系统，风管穿越防火区及变形缝等设置防火阀。通风设备的进出口风管接头处均设置150mm长的防火软接头（耐280C烟气超过半小时）。在风管穿过需要封闭的防火，防爆的墙体或楼板时，设置预埋管，风管与防护套管之间，使用耐燃及对人体无害的柔性材料封堵。建筑风道内侧粉刷光滑，防止漏风。消火栓系统室内消防系统采用内外热镀锌钢管，工作压力为1.60MpaoDN100的管道采用螺纹连接，DN>1OO的管道采用沟槽连接（卡箍）。并且DNlOO的管道应分段段采用沟槽式连件（卡箍）连接。水平管道上沟槽连接件间的管道长度不宜大于20m；立管上沟槽连接件间的距离不应跨越3个及以上楼层。净空高度大于8m的场所内，立管上应有沟槽连接件。消防管道上的阀门均采用明杆闸阀或蝶阀。所有消防管道（地埋除外）的中水外壁均涂深红色两遍。在九层的屋面设一个消防水箱，水箱储有10分钟消防用水18立方米（其它相关项目见说明）。3.施工部署3. 1相关项目组织机构及岗位职责3.1.1 组织机构图公司经理3.1.2岗位职责职务岗位职责相关项目对工程的进度、质量、安全、成本和场容全面负责，在组织工程的施_L中，建立工程相关项目质量保证体系，明确质量分工，确保资源充分配置，做好质量审核工作，确定总体控制措施，认真经理执行施工组织设计，积极推广新技术、新工艺、组织质量检查和评定，确保施工过程处于受控状态，确保工程质量和平共处工期，实现安全生产，文明施工，努力提高经济效益。项目部主任协助相关项目经理工作，负责日常施工生产指挥，抓好质量管理管控具体工作，实话施工组织设计用各项施工合适的方案制定的技术措施，制定具体实话合适的方案，对不按工工艺流程进行操作的要及时纠正，对违反操作堆积的要进行处理，把质量问题消灭在施工过程中，实现合同合约承诺的工程施工进度和工程质量目标。相关项目技术负责人（技术组）熟悉工程图纸，解决设计图纸中的问题，制定主要相关项目的施工合适的方案，并贯彻落实到各专业施工操作层，负责协调各专业之间的技术矛盾，负责过程施工的技术交底、质量检查、检验、等级评定的组织和具体工作，保证过程施工始终处于受控状态，对质量事故制定整改合适的方案，做好洽商变更的往来和实施，工程组根据工程进度相关计划，下达生产任务，组织工作施工调度，检查、指导生产
