X核心区文化设施项目塔吊安拆专项施工方案.docx

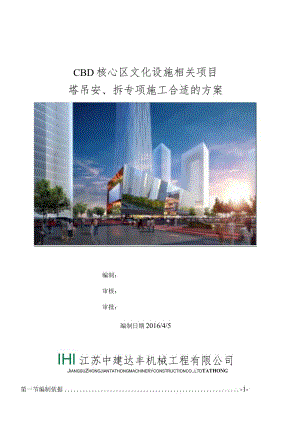

CBD核心区文化设施相关项目塔吊安、拆专项施工合适的方案编制：审核：审批：编制日期2016/4/5IHl江苏中建达丰机械工程有限公司JiangsuZhongjiantathongmachineryconstructionco.,ltdTATHONG第一节编制依据-1-第二节工程概况-2-第三节塔吊平面布置及与周边建筑设备关系-3-第四节塔吊性能参数-9-第五节塔吊安装-14-第六节塔吊顶升技术要求及安全保证措施-38-11IW寸-45-第八节塔吊拆除-53-第九节双塔同时作业管理管控措施-58-第十节塔吊拆装质量要求-60.第十一节重大危险源和安全技术措施-61-第十二节安全作业要求-62-第十三节绿色文明施工-63-第十四节应急预案-65-第一节编制依据序号规范名称国标/行标备注1起重机设计规范(GB/T3811-2008)2塔式起重机安全规程(GB5144-2006)3塔式起重机设计规范(GB/T13752-1992)4钢结构设计规范(GB50017-2003)5建设工程施工现场供用电安全规范(GB50194-2014)6建筑机械使用安全操作规程(JGJ33-2012)7施工现场临时用电安全技术规范(JGJ46-2005)8建筑施工安全检查标准(JGJ59-2011)9建筑施工高处作业安全技术规范(JGJ80-1991)10建筑施工塔式起重机安装、使用、拆卸安全技术规程(JGJ196-2010)11高空作业机械安全规则(JG5099-1998)12特种设备安全监察条例（国务院第373号令）13建设工程安全生产条例（国务院第393号令）14建筑起重机械安全监督管理管控规定（建设部第166号令）15160t汽车吊性能说明书16STT753塔式起重机使用说明书、STT553塔式起重机使用说明书第二节工程概况建设单位：北京商务中心区管理管控委员会施工单位：北京建工集团XX工程名称：CBD核心区文化设施相关项目工程地点：CBD核心区中央绿地北侧（Z16地块）CBD核心区文化设施相关项目位于CBD核心区中央绿地北侧（Z16地块）,南至景辉街，面向中央公园；北至Z15（中信）地块南侧红线，东至金和东路,西至金和路。本工程地上七层，结构体系拟为框架一支撑结构，结构框架柱采用钢管混凝土柱，框架梁采用实腹式钢梁，局部采用钢桁架梁，建筑高度:46.80米（屋面最高点）,总建筑面积:24875平方米（全部为地上面积）。现场共有1台STT753塔吊和1台STT553塔吊进行施工，分别位于拟建建筑物南侧东西设置。第三节塔吊平面布置及与周边建筑设备关系本工程结构为框架一支撑结构，结构框架柱采用钢管混凝土柱，框架梁采用实腹式钢梁，局部采用钢桁架梁，建筑高度:46.80米，总建筑面积:24875平方米，钢构件的分段重量后的重量小于12吨，选择塔吊安装工作幅度60米（塔吊实际安装臂长为62米），在44米幅度吊重为12吨。塔吊初始安装高度分别为50.3米和62.3米，塔吊定位与北侧的中国尊相关项目和其它结构满足安全使用要求，选用塔吊为平头塔吊，方便塔吊群塔施工。本工程选用1台STT753塔吊和1台STT553满足施工要求。北侧为中国尊4台动臂塔吊，西侧为三星1台动臂塔吊，东侧为正大集团相关项目2台平臂塔吊，东南侧为泰康相关项目1台平臂塔，周边塔吊平面位置图详见附图一。编号塔吊型号位置初始高度最终高度臂长最大起重量最小起重量1#塔STT753910轴NGNF轴50.3m74,3m62m40t9.42t2#塔STT5531718轴NGNF轴62.3m62.3m62m24t8.61t塔吊底座立面布置图Z15ft（中国尊）塔吊初装正立面图1STT753塔吊附着平面图三:ST753R60第四节塔吊性能参数1.基本信息塔吊型号：STT753塔身截面配置：2.32m×2.34m安装臂长：62m安装高度：70.3m安装标准节：IlX标准节安装地点：中国北京国贸桥基础选用压重式基础自由高度50.3m塔吊型号：STT553塔身截面配置：2.27m×2.29m安装臂长：62m安装高度：62.3m安装标准节：9X标准节安装地点：中国北京国贸桥基础选用压重式基础自由高度68.3m2 .塔吊整机作用力参数塔吊作用力参数表说明书数据支座最大反力倾翻力矩水平力七工作状态时1635.07kN9249.35kNm69.OlkN非工作状态时1107.61kN5989.42kNm218.37kN备注：上述塔吊整机作用力参数，是根据下表所述的风力设防工况时的参数:塔吊状态离地面高度In计算风压空旷区离地面IOm处的折算风速工作状态68.3m250Pa20.1948ms(约合8级)非工作状态68.3m1100Pa42.3600ms(约合14级)3 .起重性能表STT753塔吊起重性能表载荷表LoadChartR(m)倍率FallRmaX(m)CmaX(t)2530354050606570758080Uli14.8340.0020.8716.4613.3611.478.145.975.144.443.833.30U28.5220.0020.0018.8415.7013.3710.158.027.216.525.925.40IU15.1140.0021.4016.8913.7311.808.406.185.344.624.0075U29.1020.0020.0019.3016.0913.7110.428.257426.716.1070U15.4640.0022.0617.4414.1912.218.736.455.594.85U29.8420.0020.0019.8716.57141310.758.537686.9516.0840.0023.2318.4015.0112.959.316.936.0365U31.1320.0020.0020.0017.4314.8811.359.028.13GO也16.5840.0024.1619.1715.6713.549.777.32U32.1720.0020.0020.0018.1215.4811.829.4250UM17.4640.0025.8120.5316.8314.5710.59U34.0620.0020.0020.0019.3816.5712.69U17.8640.0026.5721.1617.3615.05U35.0620.0010.1020.0020.0017.15STT553塔吊起重性能表戴荷表LoadChartR(m)倍率FallRmaX(m)CmaX(t)30404450546064707480QUJ15.48240010.847486.575.494.914.183.773.252942.55Ov29.6212.0011.838.477.576.495.905.184.774.243.943.5574ILU15.4824.0010.837.476.575.494.904.173.763.242.9429.6012.0011.828.467.566.485.905.174.764.243.9470LLU19.1624.0014.179.968.827.466.735.815.304.65U36.9112.0012.0010.959.818.467.736.816.305.65fiILU19.1624.0014.179.958.827.466.735.815.30v436.9112.0012.0010.959.818.467.726.816.3060LU23.1924.0017.8312.6711.289.628.737.6144.9112.0012.0012.0012.0010629.738.614 .主机外形尺寸81.9mSTT753塔吊外形尺寸281m*4.2m40t出 5.4tXX1 I KCJ I fcKJG< Srft75mX" I JU¾J86.1t70mMWHXJMgXCCTWMWXJ赢XM,MI)UMg4>6.95t65m3JUMPI)CgKOl3IXJWUXMrIXirrlUUL24.1m3813t 60mXjMM I 9.42t50mXCC1 I XjIw I WJ IuWW I XjBWP 40m$ 12.69t6 17.15tlJllllJSTT553塔吊外形尺寸24t
