水运工程施工课程设计任务书及指示书(船闸工程施工组织设计).docx

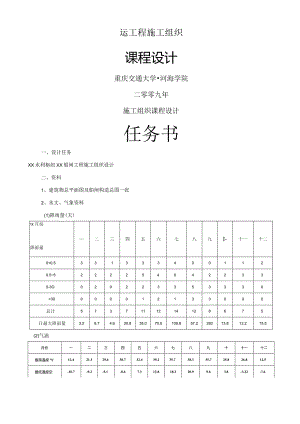

运工程施工组织课程设计重庆交通大学河海学院二零零九年施工组织课程设计任务书一、设计任务XX水利枢纽XX船闸工程施工组织设计二、资料1、建筑物总平面图及船闸构造总图一张2、水文、气象资料(1)降雨量(天)xX月份降雨量二三四五六七八九I-十一十二0<0.53313334001120.552222546422335-3O020223353330>30000012133000总计5737111214128675日最大降雨量3.28.74.620.835.070.0109.857.238313.813.215.5(2)气温月份一二三四五六七八九十十一十二最高温度OC12.421.329.630.732.439.235.738.335.725.826.812.5最低温度空-10.7-9.2-5.1-0.67.312.818.220.99.63.8-3.22-7.6平均温度OC-1.01.44.712.818.923.724.831.221.213.28.02.313)历年最高水位：20.0OM3、水文地质资料：(1)地下水位：一般在地面以下0.7M左右(2)地质剖面及土壤性质如图V19.7Mr=2.08kg/Cm2砾质粗砂0=12.0。V17.7Mk=10.00mdr=1.94kgcm2砂壤土=20.2°VI0.2Mk=1.00mdr=2.04kg/Cm2粉砂质粘土0=21.0°V2.0Mk=0.10md粉土质砂壤(视为不透水层)4、施工条件(1)建筑条件水泥、钢材：由南面经过公路运来；石料、木材：由上游经过水路运来；砂、其它：由公路或水路运来。钢筋混凝土的含钢率为每立方米18公斤钢筋)(2)劳动力供给一般技工及基地常用工种均可保证，大量民工应在农闲季节方可保证。(3)水电供给要求工地自备发电设备，水可由当地运河取用。(4)工程机械设备负责施工的工程队可供给土方、起重及运输机械的品种如下：(1) 正向铲挖土机；(2) 反向铲挖土机推土机；(4)索式挖土机；(5)混凝土搅拌机；(6)自卸汽车；(7) T-45,T-46型皮带输送机；(8)履带式起重机；(9)塔式起重机；(10)离心水泵；(11) 3T重夯锤；(12)平碾；(13)斗车、双轮车、架子车及石碾等；(14)升高塔(用万能杆件拼装而成)；(15)另外，可根据需要选用常用的一些工程设备。(12) 门为人字闸门，每扇重30T,共四扇)三、设计内容1、施工条件分析2、拟定施工程序，安排轮廓进度；3、施工方法选择(1)根底开挖及排水；(2)混凝土及钢筋混凝土工程；(3)安装工程及其它。4、劳动力、材料、机械设备及工程量一览表5、编制施工进度方案表及劳动力平衡表6、施工总体布置7、工程预算四、设计成果1、说明书一份，2530页2、土方开挖，混凝土运输，浇筑工艺图各一份3、施工总平面布置图一份(在底图上进行)五、参考书水运工程施工技术(港口及航道工程专业用)刘家豪主编2、水运水利工程施工华水、重庆交通学院合编3、土木工程工程管理与施工组织设计严微主编4、建筑工程施工手册建筑工程施工手册编写组5、建筑机械使用手册附录：机械设备性能及定额资料一、可能供给的设备性能表I、常用正铲挖掘机技术性能与规格工程机型W-501W-100l铲斗容量/n?0.51.0铲臂倾斜角度/(°)45°60°45°60°地面以下的挖掘深度/m1.51.12.01.5地面上最大挖掘半径/m4.74.356.45.7地面上最小挖掘半径/m2.52.83.33.6最大挖掘半径/m7.87.29.89.0最大挖掘高度/m6.57.98.09.0最大卸土半径/m7.16.58.78.0最大卸土半径时的卸土高度/m2.73.03.33.7最大卸土高度/m4.55.65.56.8最大卸土高度时的卸土半径/m6.55.48.07.0铲臂伸出百度/m5.96.8铲臂伸出半径/m5.54.2对地面的平均压力/MPa0.0620.0927机重/t20.542.22、常用反铲挖掘机技术性能与规格工程机型W-501W-100l铲斗容量/m'0.51.2动臂长度/m5.57.4斗杆长度/2.83.45最大卸载半径/m8.17.09.9最大卸载高度/m5.266.146.9最大挖掘半径/m9.211.5最大挖掘深度/m5.567.3对地面的平均压力/Mpa0.0620.093机重Zt20.542.23、索式挖土机工程单位Wi-100土斗容量米31.支杆长度米1316支杆倾角度30°45°30°45°最大挖土半径米14.413.217.516.2沟端开行时工作面深度米9.57.412.29.6沟侧开行时工作面深度米5.84.98.07.1卸土高度米4.26.95.79.0卸士半径米12.810.815.412.94、推土机工程单位Ti-100操纵方式索具牵引机C-80型功率马力90推土器长度b米3.03推土器高度h米1.10一次推方量米32.0小时生产率米3/小时45推土器和拖拉机给轴夹角度O05、解放牌CA340型自卸汽车工程单位CA-340型载重量吨3.5汽车自重吨4.21发动机功率马力90外形尺寸：长米5.94外形尺寸：宽米2.29外形尺寸：高米2.18车厢容量米32.4最大爬高能力坡度或角度20%最小转弯半径米9.2前轮距米1.7后轮距米1.74耗油量升/100公里296、QR19自卸汽车工程单位QRl9型载重量T15自重T10.12外形尺寸：长MM74X5外形尺寸：宽MM2500外形尺寸：高MM2900车厢容积M310.0卸倾时间：升S<25卸倾时间：落S<15最高车速KM/H75.3备注7、夯板工程单位3T夯板起重机械履带式起重机夯板重量吨3.0落高米1-2夯板尺寸米13×1.3每分钟抗击系数次1.5生产率米3/班300-14008、国产400公升移动式混凝土搅拌机工程单位J1-400J-400A额定装料容积公升400400额定出料容积公升260260搅拌筒转速转/分1818每次拌和时间分1-1.51-1.5拌和筒尺寸毫米01447x11781447×1178生产率NI?/小时5858电动机马力7.520转速转/分14501500外形尺寸公里3700×2806×3003300×2806x2910本机重量吨3.53.99、混凝土熊捣器工程工作震数（次/分）震动有效半径（毫米）有效面积（米2）中型插入式震捣器6000400/附着式震捣器2850/1-1.510、履带式起重机起重机量（吨）起重机臂长（米）外伸幅度（米）适用范围325个别可达507.5-2.5522可改装成挖土机、打桩机11、塔式起重机类型起重量（吨）起重杆长（米）适用范围轻型<38-20浇筑船闸及安装钢筋模板等工作中型5-151537浇筑大坝混凝土及吊运重物安装工作重型20-40外伸幅度达30米,起重高度达75米重型构件及机电设备的安装工作12、皮带运输机运输速度：水泥等粉状物1.5米/秒砂1.2米/秒，碎石1.5米/秒最大倾角：砂15°砾石20°,碎石20°水泥20°,混凝土150°20°型式每带运最最外设备带的转大大型计注长宽速上卸尺生度度度倾土寸产角高力度（亳米）,三米/长宽高米2/小时米米秒宽米T-46805001.622400带式T-45155001.25010155001410501080移式13、混凝土泵车ELBA技术性能工程单位型号K6OI8输出量Max.m3h46吊杆臂数目3折叠-外伸角度097臂长1m6.89臂长2m5.88臂长3m5.87水平范围m18.64垂直范围M22.29可旋转角度0390支腿伸展距离（前臂）m5.60支腿伸展距离（后臂）m2.20混凝土输送管直径mm125端部布料器软管m3二、定额、指标1、人力挖、装、挑（抬）运土方：P3内河航运水工建筑工程定额工程内容：挖土、装筐、运卸、空回每100立方米定额编号100110021003100410051006工程单位运距20米以内每运20米土壤级别土壤级别I-IIIIIWI-IIIIIIV人工工日233040233基价元4746188244162622、人力挖装、1吨机动翻斗车运土（P3）工程内容：挖
