毕业设计止回阀的设计与分析.docx

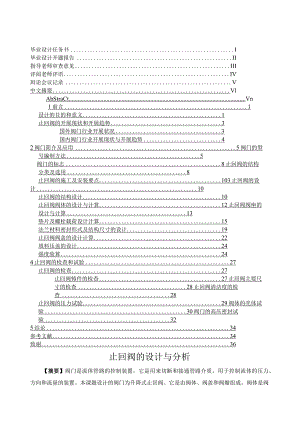

毕业设计任务书I毕业设计开题报告II指导老师审查意见III评阅老师评语IV辩论会议记录V中文摘要VlAbStraCtVn1前言1设计的目的和意义1止回阀的开展现状和开展趋势3国外阀门行业开展状况3国内阀门行业开展现状与开展趋势42阀门简介及应用5阀门的型号编制方法5阀门的标志8止回阀的结构分类及选用8止回阀的施工及安装要点103止回阀的设计10止回阀的结构设计10止回阀阀体的设计与计算12止回阀阀座的设计与计算13垫片及螺栓载荷设计计算15法兰材料密封形式及结构尺寸的设计19止回阀阀盖的设计计算22填料压盖的设计24强度验算244止回阀的检查和试验27止回阀的检查27止回阀铸件的检查27止回阀主要尺寸的检查28止回阀清洁度的检查28止回阀的压力试验29阀体的壳体试验30阀门的高压密封试验325结论34参考文献34致谢36止回阀的设计与分析【摘要】阀门是流体管路的控制装置，它是用来切断和接通管路介质，用于控制流体的压力、方向和流量的装置。本课题设计的阀门为升降式止回阀。它是由阀体、阀盖和阀瓣组成。阀体是阀门中最重要的零件之一，它是用来传输介质的主要流动通道，承受着工作介质的压力、温度、冲蚀和腐蚀，它是阀门总装配的根底。阀盖是阀门中承受压力的重要零件之一，在使用过程中不但承受机制的压力，还承受着阀瓣启闭的冲击压力。阀瓣是阀门中负责启闭的重要零件之一，在使用过程中，通过介质的压力自动启闭，同时防止介质倒流。为了实现对流体的控制，阀门一般应具备以下性能：即密封性能、强度性能、调节性能、动作性能和流通性能。对大多数阀门来说，密封问题是首要问题。由于密封性能差或密封寿命短而产生流体的外漏或内漏，会造成环境污染和经济损失；有毒性的流体、腐蚀性流体、放射性流体和易燃易爆流体的泄露有可能产生重大的经济损失，甚至造成人身伤亡。对于高中压气体阀门和平安阀等，阀门的平安可靠性也是十分重要的。强度不够或动作不可靠，将会造本钱体或系统的破坏而导致人身伤亡。除了对密封和强度的根本要求外，其调节性能的优劣也具有重大的意义【关键词】：强度；阀体；阀盖；阀瓣；密封副65X35CheckvalvedesignandanalysisStudent:HeHui,CollegeofMechanicalEngineeringSupervisor:LiMei-Qiu,CollegeofMechanicalEngineeringInstructor：LiMei-Qiu,CollegeofMechanicalEngineeringAbstractFluidpipelinevalveisacontroldevice,whichisusedtocutandconnectpipingmedium,usedtocontrolthefluidpressure,directionandflowdevices.Thesubjectofvalvefortheliftcheckvalves.Itisbythevalvebody,valvecoveranddisccomposition.Valvebodyisoneofthemostimportantpart,whichisthemainmediumusedtotransmitflowchannel,bearthepressureofworkingmedium,temperature,erosionandcorrosion,itisthegeneralassemblyofthebasevalve.Valvecoveristhepressurevalveinoneoftheimportantparts,inthecourseofthemechanismnotonlytowithstandthepressure,butalsosuffertheimpactofopeningandclosingthepressurevalveflap.Discisresponsibleforopeningandclosingthevalveoneoftheimportantparts,inuse,byautomaticallyopeningandclosingpressureofthemedium,whilepreventingthemediaback.Inordertoachievethefluidcontrolvalvenormallyshouldhavethefollowingproperties:thesealingproperties,strengthproperties,adjustingperformance,action,performanceandflowperformance.Formostvalves,thesealingproblemistheprimaryproblem.Asthesealortheseallifeofpoorperformancecausedbyashortperiodoffluidleakageorleakage,willcauseenvironmentalpollutionandeconomiclosses;toxicfluids,corrosivefluid,radioactivefluidleakedflammablefluidandmayhavesignificanteconomiclossorevenpersonalinjury.Forhighpressuregasvalvesandsafetyvalves,etc.,safetyandreliabilityofthevalveisalsoveryimportant.Notstrongenoughoractionisnotreliable,thesystemwillcausedamagetobodyorpersonalinjurycaused.Inadditiontothebasicrequirementsofsealingandstrength,theperformanceofitsprosandconsofregulationisalsoofgreatsignificance.【Keywords】strengthvalvebodyvalvecovervalveetalealingpair65x35止回阀的设计与分析1 .前言设计的目的和意义阀门是流体管路的控制装置。它是用来切断和接通管路介质，调节介质的压力和流量，改变介质的流动方向以及保护管路系统或设备的平安运行的。随着现代技术的开展，阀门的引用日益普遍。阀门在国民经济中起着重要作用，一旦阀门出现了故障,整个生产过程就会受到影响，甚至造成火灾和爆炸等事故，造成人身伤亡和国家财产的重大损失。因此，生产质量高、性能好的阀门产品，对实现四个现代化具有重大意义。阀门在国民经济各个部门中有着广泛的应用。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产系统中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农田的排灌系统中；在冶金生产系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中，都大量的使用阀门。此外，在国防生产系统中和航天等新技术领域里也使用着各种性能特殊的阀门。因此，阀门是我国实现四个现代化不可缺少的重要机械产品。它与生产建设、国防建设和人民生活都有密切的联系。阀门安装在各种管路系统中用于控制流体的压力、流量和流向。由于流体的压力、流量、温度和物理化学性质都不同，对流体系统的控制要求和使用要求也不同，所以阀门的种类和品种规格非常多。据不完全统计，我国的阀门产品品种已达三千多个型号，近三万个规格。随着新的工艺流程和控制要求的出现，随着现代阀门的技术参数和技术性能的高水平开展需要，随着生产过程日益自动化开展的需要，将会不断的提出对阀门新品种的开展需要。为了实现对流体的控制，阀门一般应具备以下性能：即密封性能、强度性能、调节性能、动作性能和流通性能。对大多数阀门来说，密封问题是首要问题。由于密封性能差或密封寿命短而产生流体的外漏或内漏，会造成环境污染和经济损失；有毒性的流体、腐蚀性流体、放射性流体和易燃易爆流体的泄露有可能产生重大的经济损失，甚至造成人身伤亡。对于高中压气体阀门和平安阀等，阀门的平安可靠性也是十分重要的。强度不够或动作不可靠，将会造本钱体或系统的破坏而导致人身伤亡。除了对密封和强度的根本要求外，其调节性能的优劣也具有重大的意义。随着国民经济的不断开展、科学技术的不断进步和阀门需求量的不断增长，阀门的生产将不断创新，向着自动化、平安化、标准化、科学化、完善化的方向开展，阀门的销售市场也将更加广泛，阀门的使用也更加频繁和普及,应用领域也将更加广泛。止回阀是炼油厂系统管路中一个十分重要的部件，止回阀的安装位置、结构参数和关闭曲线对供热系统的平安性和叮靠性有很大影响。如果止回阀使用得当；能够起到冰锤防护的作用；但是如果使用不当，不仅不能对供热设备起到保护作用，而且会在系统管线中引起很大的事故。因此对止回阀在供热系统中的防水锤作用进行研究具有很重要的实际意义和学术意义。从流体瞬变运动的角度看；对于止回阀的要求下只在动力中断时能够开启或关闭，而且应根据管路中的流动状况对启闭速度有一定的要求。不适当的启闭速度将引起系统管路中的压力突然升高或下降，当压力的上升值足够大时就会引起管子的破裂。为保证系统平安，必须合理选择止回阀的结构形式和关闭曲线，使其起到防水锤的作用。本文研究了止回阀在供热系统中的防水锤作用，建立了止回阀启闭时的边界条件，分析了普通止回阀的缺陷和防水锤止回阀的特性，研究了优化关闭特性消除水锤和防止水泵倒转的机理，得出有实际意义的结论，对于在系统管路中正确选择和使用止回阀具有指导意义。从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如闸阀、截止阀、球阀、蝶阀、平安阀、止回阀、节流阀、旋塞阀、减压阀等。但是低层次、小规模、家庭作坊式企业占据大多数。由于重复建设，技术投资，引进不够，我国大局部阀门企业的主导产品仍然停留在群众的层面，而高温高压和关键装置上需要的阀门依然依赖进口。随着国家宏观调控政策的不断加强，能源，冶金，化工等行业的投资减少，阀门行业低端产品供大于求的局面已经显露出来。阀门企业的经营步入恶性价格竞争时期。出现这种局面的根本然因业内人事分析认为，虽然阀门产品相对于电子等产品而言，技术含量比拟低，但其对于材料的合理选配，工艺的科学应用都对阀门的平安使用起到关键作用，而这些都会增加企业生产本钱。眼下，阀门行业价格战越演越烈，使得一些饱受价格战之苦的企业，为了降低本钱，他们根本不考虑产品材质，从眼前利益看，也许暂时赢得了市场占有率，但是换来的却是企业信誉度降低。反之，注重产品质量和技术的投资，虽然产品本钱高了，价格高了，一时在市场占有率上特别是新开发的市场上失宠，但是，经过客户比拟，认为高质量的产品，虽然一次性采购本钱高，但综合本钱远远低于低价格的普通产品。止回阀的开展现状和开展趋势国外阀门行业开展状况大约在50年代以前，国外不少国家就形成了独立的阀门专业及其行业体系，有了阀门行业组织或阀门专业学术组织。欧、美、英等国有阀门行业协会；日本有阀门工业会和阀门研究会；东欧和前苏联有专门的阀门设计研究院所。这些阀门行业和专业组织，都是为了提高生产技术和对外竞争的需要而组建起来的。国外对阀门研究工作十分重视，研究机构较多，大多都在公司内部直接设置研发部门，主要有二种类型，一种是集中模式，由中央阀门制造设计研究院进行阀门行业的技术归口管理，负责全行业的规划编制、新产品设计、标准化、系列化、通用化、产品与新工艺的试验研
