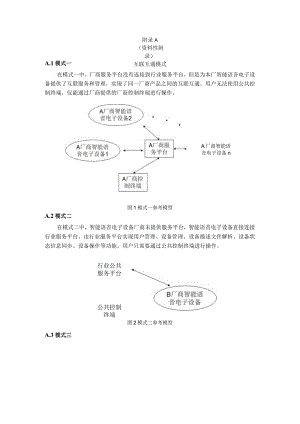

附录A（资料性附录）互联互通模式A.1模式一在模式一中，厂商服务平台没有连接到行业服务平台，但是为本厂智能语音电子设备提供了互联服务和管理，实现了同一厂商产品之间的互联互通。用户无法使用公共控制终端，仅能通过厂商提供的厂商控制终端进行操作。图1模式一参考模型A厂商智能语音电子设备nA.2模式二在模式二中，智能语音电子设备厂商未提供服务平台，智能语音电子设备直接连接行业服务平台。由行业服务平台实现用户管理、设备管理、设备描述文件解析、设备状态信息同步、设备操作等功能。用户只需要通过公共控制终端进行操作。行业公共服务平台公共控制终端图2模式二参考模型A.3模式三在模式三中，智能语音电子设备通过厂商服务平台连接到行业服务平台上。厂商服务平台和控制终端首先需要在行业服务平台上进行注册，由行业服务平台确认和认证后，方可实现对不同厂商用户管理、设备管理、设备描述文件解析、设备状态信息同步、设备操作等功能。用户可以同时利用厂商控制终端和公共控制终端进行操作。行业公共服务平台C厂商智能语 音电子设备C厂商控 制终端C厂商服 务平台公共控制终端图3模式三参考模型附录B（规范性附录）总辐射功率和总全向灵敏度测试方案8.1 微波暗室测试方案总辐射功率测试过程如下：测试时，设备摆放在转台上，通过在无线终端球形周围不同位置测量无线终端ElRP来衡量设备的射频辐射性能。在球坐标的。轴和中轴分别间隔15度取1个测量点，转台中从0。旋转到165。，垂直环上探头。从165。到165。均匀分布（O=O度无探头，被转台占用；8=180度时不用测试），所以每个极化需测量264个点。在每个测试点，记录当前测试位置点的设备发射的功率值。以此类推，直至所有测试位置点的功率全部测完。将所有测量结果，积分合成总的辐射功率值。计算公式如下所示：NMTRP=薪W忸巾D+ERP（出血）sin（D1=1；=1其中：仇为8轴上第i个采样点角度；物为轴上第j个采样点角度；-ElRPo（i,j）为角度（i,j）上,0极化方向上的ElRP测量结果，单位为mW；-EIRP（i,j）为角度®,j）上,极化方向上的EIRP测量结果，单位为mW；总全向灵敏度测试过程如下：测试时，设备摆放在转台上，通过测量设备在一定误码率（BER）、误帧率（FER）或误块率（BLER）条件下（默认值为10%）的最小前向链路功率来衡量设备的接收机性能。在球坐标的0轴和中轴分别间隔30度取1个测量点，即能够充分描述设备的总接收灵敏度。转台从0。旋转到150。，垂直环上探头。从150。到.150。均匀分布（=0度无探头，被转台占用；=180度时不用测试），所以每个极化需测量60个点。在每个测试点，基站从起始设置功率开始，按照一定的功率步进值逐步降低信号，直至设备上报给基站的误码率出现限值为止，记录当前测试位置点的功率值。以此类推，直至所有测试位置点的功率全部测完。将所有测量结果，积分合成总的全向灵敏度值。计算公式如下所示：k1ES(py)+(p;).si”®)其中:仇为O轴上第i个采样点角度；物为轴上第j个采样点角度；EIS。,j）为角度G,j）上,O极化方向上的EIRP测量结果，单位为mW；-ElS从*,（Pj）为角度（*,（Pj）上,极化方向上的ElRP测量结果，单位为mW；8.2 混响室测试方案总辐射功率测试过程如下：测试仪表与设备建立连接后，控制设备工作在最大发射功率状态，在每一方向使用综合测试仪对设备的功率进行读值，得此方向的功率值。按照固定的角度步进值控制设备旋转一定的角度，重复上一步骤。推荐测试点数量应不少于80个点。直至读取所有方向上的功率值，统计平均求得总辐射功率值。总全向灵敏度测试过程如下：测试仪表与设备建立连接后，在一个固定的方向上按固定的功率步进值逐步降低测试仪表信号的功率，同时设备对接收到的测试仪表数据包进行解析，并将解析的测试仪表信号的误码率上报给测试仪表，当测试仪表检测到误码率达到10%时，停止传送数据，此时测试仪表信号的功率即为该方向上该设备的灵敏度值。对所有的方向进行测量，几何平均可得设备的总全向灵敏度值。注：以上两种测试方案均参照YD/T1484.1-2016的5.3、5.4、6.3、6.4中的测试方法进行总辐射功率和总全向灵敏度测试。测试时推荐使用中信道对设备进行测试。测试中的通信协议、速率等参数，应与设备厂商协商后进行确定并在检测报告中明确写明。
