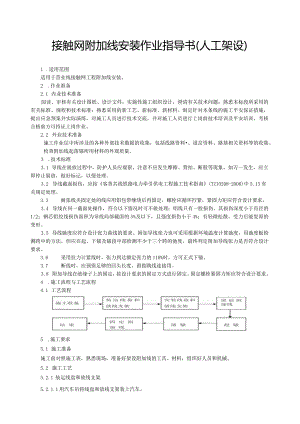

接触网附加线安装作业指导书(人工架设)-南昌局.docx

接触网附加线安装作业指导书(人工架设)1 .适用范围适用于营业线接触网工程附加线安装。2 .作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关标准、规程和技术标准；熟悉采用的新工艺、新标准、新材料。制定针对本条线的施工平安保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及平安培训，考核合格前方可持证上岗作业。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。检查附加线起落锚所用材料的外观质量。3 .技术标准3.1 导线在展放过程中，防护人员应观察，注意不应发生摩擦、背扣、断股等现象。如万一发生，应立即停止展放，做好标记，以便处理。3.2 导线截面损伤，应按客货共线铁路电力牵引供电工程施工技术指南(TZIO208-2008)中5.13有关规定处理。3.3 耐张线夹固定处的线应用铝包带缠绕后再固定，螺栓应循环拧紧，紧固力矩应符合设计要求。3.4 导线在同一截面处操作，符合以下情况时可不做处理：铝线只有一股损伤，其损伤深度小于直径的1/2；钢芯铝绞线损伤面积为导线局部截面的5%及以下，且强度损伤小于4%；有轻微松散，受力后能复原的变形。3.5 导线驰度应符合设计张力曲线的要求。附加导线张力也可采用根据环境温度计算弛度，用弛度板检测跨中的方法，但应在起、下锚及锚段中部检测不少于三个跨的弛度，最终判定附加导线张力是否符合设计要求。3.6 采用拉力计紧线时，张力到达额定张力的110%时，方可正式下锚。3.7 断线时，应预留足够的回头长度，留做跳线连接用。3.8 附加导线在绝缘子上的固定，按设计要求的固定方式进行固定。固定螺栓紧固力矩应符合设计要求。4 .施工流程与工艺流程4.1 工艺流程5 .施工要求5.1 施工准备施工前对照施工表，熟悉现场，准备好架设附加线的工具、材料，组织好人员和机械。5.2 施工工艺5.2.1 装运线盘和放线支架5.2.1.1 用汽车吊将线盘和放线支架装上汽车。5.2.1.2 分别将线盘和导线放线支架运至施工地点。5.2.1.3 安装线盘和放线支架。5.2.1.4 平整场地，支好放线架。5.2.1.5 穿好放线轴，将线盘吊至放线架上，支起线盘。5.2.1.6 用4根钢钎打地锚固定线盘支架。5.2.2 展放附加线5.2.2.1 附加线放出5跨左右时，停止牵引，用棕绳带提线钩挂滑轮至肩架适当位置。5.2.2.2 附加线在牵引过程中，通过报话机随时与看线盘人员联系。5.2.2.3 附加线展放至起锚处。5.2.3 起锚5.2.3.1 撤除旋转连接器和牵引绳。5.2.3.2 在适当位置安装耐张线夹，将回头盘起。5.23.3用滑轮和棕绳将耐张线夹拉至支柱上部进行连接。5.2.4落锚1.1.1.1 在线盘处用人力拉线。1.1.1.2 安装紧线器和拉力计，用倒链葫芦进行紧线。1.1.1.3 力计到达要求时，停止紧线。1.1.1.4 在适当位置安装耐张线夹并连接下锚。1.1.1.5 断线，将线头盘起。5.2.5 固定附加线根据设计要求对附加线进行固定。柱顶绝缘子固定：先松下压块两紧固螺栓，缠好铝包带，将回流线放入线槽内，再将压块压上，拧紧两固定螺栓。针式绝缘子按标准要求绑扎。悬式绝缘子固定：先松下钩螺栓，缠好铝包带，把线放入杵座鞍子内，再安好钩螺栓。收回铁线套子和放线滑轮。5.2.6 结束：回收线盘和放线架，清理场地。6.劳动组织6.1 劳动力组织方式：采用架子队组织模式。6.2 施工人员应结合人员组合、工期进行合理配置。架设每处附加线人员配置表序号工程单位数量备注1施工负责人人1负责放线的全面工作2看线盘人2负责线盘平安、检查附加线3牵引附加线人10牵引动力、展放附加线4提线人6把附加线提放到滑轮内5防护人员人6驻站1人现场5人7.材料要求原材料应符合设计要求，设计未明确的应符合验标要求。装配的各种配件符合设计要求，并经监理确认。主要材料表序号名称规格或型号单位数量备注1双耳连接器按设计图套22杵环杆按设计图件23耐张线夹按设计图套24单联碗头挂板W-7A套25悬式绝缘子按设计图套6铝包带kg假设干8.设备机具配置序号名称规格单位数量备注1汽车（或安装列车）5t辆1运输线盘和导线展放机2汽车吊8t辆1吊装3垫木块假设干固定线盘4放线轴4>5Omm圆钢根15放线架对1支线盘6铁锹把2平整场地7导线展放机台1展放导线（带辅助绳）8旋转连接器XL-30套19网套连接线WLQ-25件1导线与辅助绳接头用10放线滑轮个假设干闭口铝（或尼龙）滑轮11大铝滑轮1.5T个2起下锚柱各112铁线4.0mm假设干做套子或固定放线架13平安带条614梅花扳手8-10,12-14,16-18套假设干每人一套15克丝钳把假设干每人一把16钢丝绳套个5起、落锚，挂1.5t滑轮用17倒链葫芦I.5t个1落锚用18紧线器个1与附加导线匹配19棕绳10.0mm条615m带提线钩序号名称规格单位数量备注20断线钳把1断线用21钢钎1.5m根6固定展放机和线盘22拉力计1.5t个1紧线用23无线报话机台3线盘、展放机、负责指挥各1台24木板30*200*2000块1线盘制动25平安帽顶假设干每人一顶26防护旗黄、红面各7挂线人员及防护人员各一面，防护观察用9 .质量控制及检验9.1 质量控制线材进场质量应符合铁路电力牵引供电工程施工质量验收标准(TBlo421-2003),线材规格、型号设计要求。附加线的驰度、接头应符合设计要求。附加线安装后牢固，配件齐全。附加线安装后的安装高度应符合设计要求。附加线安装后的肩架水平，与支柱密贴，安装高度应符合设计要求。9.2 质量检验线材进场质量应符合铁路电力牵引供电工程施工质量验收标准(TBIO421-2003),线材规格、型号设计要求。检验方法：检查质量证明书，进行外观检查。附加线的驰度、接头应符合设计要求。检验方法：尺量，力矩扳手检查。9.2.3 附加线安装后的安装高度应符合设计要求。检验方法：观察、测量检查。9.2.4 附加线肩架安装后的安装高度应符合设计要求。检验方法：尺量，力矩扳手检查。10 .平安和环保要求10.1 平安要求未经检验及不合格的材料禁止使用。看护线盘人员应根据情况用木板制动线盘，使导线展放均匀、不散股、乱盘。每200米和平交道口均设一名防护员，保证放线过程中人员及邻线行车平安。如不加挂拉力计，测量导线弛度应符合设计图的规定。防护人员应坚守岗位，现场防护人员应与驻站防护人员密切联系，列车通过前，应及时通知施工人员，施工人员应停止施工，地面人员应撤到平安限界以外，待列车通过后再施工。防护人员应均分布，观察展放情况，传递信号，特别要注意邻线车辆，并将导线拉到平安限界以外。断线时，应注意抓住两线头，以防线头弹起伤人。夜间施工按夜间施工办理，照明设施应满足施工需要。10.2 环保要求坚决执行环保法规，制定管理方法，在施工中严格执行。加强职工的施工环保意识，保护施工环境，及时回收施工中发生的包装废弃物，不随意丢弃。广泛开展环保宣传教育，保护水资源免受污染。保持好原有的地貌、植被和既有路基的稳定性。文明施工，不随地扔垃圾。
