建筑设备识图练习题及答案.docx

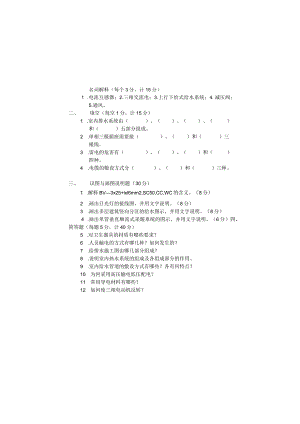

名词解释（每个3分，计15分）1 .电流互感器；2.三相交流电；3.上行下给式给水系统；4.减压阀；5.通风。二、 填空（每空1分，计15分）1 .室内排水系统由（）、（）、（）、（）和（）五部分组成。2 .单相三极插座需要接（）、（）和（）三根线。3 .雷电的危害有（）、（）、（）和（）四种。4 .电缆的敷设方式分（）、（）和（）三种。三、 识图与画图说明题（30分）1 .解释BV3x25+lxl6mm2,SC50,CC,WC的含义。（8分）2 .画出日光灯的接线图，并用文字说明。（8分）3 .画出多层建筑竖向分区的给水图示，并用文字说明。（8分）4 .画出单管垂直顺流式采暖系统的图示，并用文字说明。（6分）四、简答题（每题5分，计40分）5 .对卫生器具的材质有哪些要求？6 .人员触电的方式有哪几种？如何发生的？7 .给排水施工图由哪几部分组成？8 .说明室内热水系统的组成及各组成部分的作用。9 .室内给水管道的敷设方式有哪些？各有何特点？10 为何采用高压输电低压配电？11 常用导电材料有哪些？12 如何使三相电动机反转？建筑设备识图试题二答案四、 名词解释（每个3分，计15分）1 .电流互感器是将一次回路的大电流变换为二次回路的小电流，提供测量仪表和继电保护用的电流电源的装置。2 .三个最大值相同、频率相同、初相位相差120，电流和电压隋时间按正弦规律变化的交流电。3 .给水系统的供水干管设在顶层向下供水的方式。4 .用于降低供水系统压力的装置。5 .将符合卫生标准的新鲜空气送入室内，将室内不符合卫生标准的空气排到室外，即更换室内空气。二、填空（每空1分，计15分）1 .污水收集器、排水管道系统、通气管、清通设备、局部提升设备。2 .相线、零线、接地线。3 .雷电流的热效应、机械效应、高电位侵入、跨步电压。4 .直埋敷设、沟内敷设、桥架敷设。三、识图与画图说明题（30分）1. BV-3×25+l×16mm2,SC50,CC,WC的含义为3根25mn?和1根16mn的塑料绝缘的铅芯导线，穿在D50mm的镀锌钢管内，沿墙、棚暗设。2.b)4.浮球液位器配水水龙头H : 2垂直单管顺流式垂直单管可调跨越式四、简答题（每题5分，计40分）1 .表面光洁、不透水、美观、耐冷热、耐腐蚀、易于清洗、具有一定强度等。2 .单相触电、两相触电和跨步电压触电。主要是有电位差就有电流从人身体内通过而引起的。3 .给排水施工图由图纸目录、材料设备表、标准图统计表、设计说明、平面图、系统图、工艺流程图、详图和标准图等构成。4 .热媒循环管网又称第一循环系统，由热源、水加热器和热媒管网组成。锅炉产生的蒸汽经热媒管道送入水加热器，加热冷水后变成凝结水回到凝结水池，由凝结水泵将凝结水送入锅炉重新加热成蒸汽。热水配水管网又称第二循环系统，由热水配水管网和循环管网组成。配水管网将在加热器中加热到一定温度的热水送到各配水点,冷水由高位水箱或给水管网补给；支管和干管设循环管网，用于使一部分水回加热器重新加热，以补偿热量损失，保证配水点的水温。管网附件和仪表包括各种阀门、水龙头、补偿器、疏水器、自动温度调节器、温度计和水位计等。5 .(1)明装管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便，造价低，但室内不美观等特点。一般适用于要求不高的民用及公供建筑、工业建筑等。(2)喑装管道布置在管道竖井、吊顶、墙上的预留管槽等内部隐藏设置称暗装。暗装具有室内美观，但造价高、维修不便等特点。适用于美观性要求高的星级宾馆、酒店等建筑。6 .为提高输电能力和节省线材。7 .裸电线、绝缘电线、电缆和母线。8 .将不同相序的两根相线对调可实现电动机反转。五、 名词解释（每个3分，计15分）1 .电流互感器；2.三相交流电；3.上行下给式给水系统；4.减压阀；5.通风。六、 填空（每空1分，计15分）1 .室内排水系统由（）、（）、（）、（）和（）五部分组成。2 .单相三极插座需要接（）、（）和（）三根线。3 .雷电的危害有（）、（）、（）和（）四种。4 .电缆的敷设方式分（）、（）和（）三种。七、 识图与画图说明题（30分）1 .解释BV3x25+lxl6mm2,SC50,CC,WC的含义。（8分）2 .画出日光灯的接线图，并用文字说明。（8分）3 .画出多层建筑竖向分区的给水图示，并用文字说明。（8分）4 .画出单管垂直顺流式采暖系统的图示，并用文字说明。（6分）四、简答题（每题5分，计40分）1 .对卫生器具的材质有哪些要求？2 .人员触电的方式有哪几种？如何发生的？3 .给排水施工图由哪几部分组成？4 .说明室内热水系统的组成及各组成部分的作用。5 .室内给水管道的敷设方式有哪些？各有何特点？6 .为何采用高压输电低压配电？7 .常用导电材料有哪些？8 .如何使三相电动机反转？建筑设备识图试题二答案一、名词解释（每个3分，计15分）6 .电流互感器是将一次回路的大电流变换为二次回路的小电流，提供测量仪表和继电保护用的电流电源的装置。7 .三个最大值相同、频率相同、初相位相差120，电流和电压隋时间按正弦规律变化的交流电。8 .给水系统的供水干管设在顶层向下供水的方式。9 .用于降低供水系统压力的装置。10.将符合卫生标准的新鲜空气送入室内，将室内不符合卫生标准的空气排到室外，即更换室内空气。二、填空（每空1分，计15分）1 .污水收集器、排水管道系统、通气管、清通设备、局部提升设备。2 .相线、零线、接地线。3 .雷电流的热效应、机械效应、高电位侵入、跨步电压。5.直埋敷设、沟内敷设、桥架敷设。三、识图与画图说明题（30分）1. BV-3×25+l×16mm2,SC50,CC,WC的含义为3根25mn?和1根16mn的塑料绝缘的铅芯导线，穿在D50mm的镀锌钢管内，沿墙、棚暗设。2.b)4.浮球液位器配水水龙头H : 2垂直单管顺流式垂直单管可调跨越式四、简答题（每题5分，计40分）1 .表面光洁、不透水、美观、耐冷热、耐腐蚀、易于清洗、具有一定强度等。2 .单相触电、两相触电和跨步电压触电。主要是有电位差就有电流从人身体内通过而引起的。3 .给排水施工图由图纸目录、材料设备表、标准图统计表、设计说明、平面图、系统图、工艺流程图、详图和标准图等构成。4 .热媒循环管网又称第一循环系统，由热源、水加热器和热媒管网组成。锅炉产生的蒸汽经热媒管道送入水加热器，加热冷水后变成凝结水回到凝结水池，由凝结水泵将凝结水送入锅炉重新加热成蒸汽。热水配水管网又称第二循环系统，由热水配水管网和循环管网组成。配水管网将在加热器中加热到一定温度的热水送到各配水点,冷水由高位水箱或给水管网补给；支管和干管设循环管网，用于使一部分水回加热器重新加热，以补偿热量损失，保证配水点的水温。管网附件和仪表包括各种阀门、水龙头、补偿器、疏水器、自动温度调节器、温度计和水位计等。5 .(1)明装管道沿墙、梁、柱及楼板暴露敷设称为明装。明装具有施工、维修方便，造价低，但室内不美观等特点。一般适用于要求不高的民用及公供建筑、工业建筑等。(2)喑装管道布置在管道竖井、吊顶、墙上的预留管槽等内部隐藏设置称暗装。暗装具有室内美观，但造价高、维修不便等特点。适用于美观性要求高的星级宾馆、酒店等建筑。6 .为提高输电能力和节省线材。7 .裸电线、绝缘电线、电缆和母线。8 .将不同相序的两根相线对调可实现电动机反转。建筑设备识图试题一八、名词解释（每个3分，计15分）1 .资用水压；2.熔断器；3.热媒；4.水表节点；5.空气调节。九、填空（每空1分，计15分）1 .防雷装置由（）、（）和（）三部分构成。2 .单相三极插座需要接（）、（）和（）三根线。3 .室内排水系统由（）、（）、（）、（）和（）五部分组成。4 .管道的连接形式分（）、（）、（）和（）四种。三、简答题（每题5分，计40分）1 .有线电视系统为何需要供电？2 .什么是三相四线制供电？我国的民用电电压力是多少？3 .接地有哪几种？4 .说明室内给水系统的组成及各组成部分的作用。5 .我校空调实验室中，空调器由哪几部分组成？6 .蝶阀的作用是什么？有何特点？7 .一户一阀式采暖系统有何特点？8 .空调系统的常用设备有哪些?四、识图与画图说明题（30分）1.解释VLV3x25+1xl6mnFEC50,FC,WC的含义。（8分）2 .画出单管水平串联式采暖系统的图示，并用文字说明.（6分）3 .画出水池、水泵和水箱联合供水系统图示，并用文字说明。（8分）4 .画出三相四孔插座和单相三极插座的接线图，并用加以说明。（8分）建筑设备识图试题一十、名词解释（每个3分，计15分）1.资用水压；2.熔断器；3.热媒；4.水表节点；5.空气调节。十一、填空（每空1分，计15分）1 .防雷装置由（）、（）和（）三部分构成。2 .单相三极插座需要接（）、（）和（）三根线。3 .室内排水系统由（）、（）、（）、（）和（）五部分组成。4 .管道的连接形式分（）、（）、（）和（）四种。三、简答题（每题5分，计40分）1 .有线电视系统为何需要供电？2 .什么是三相四线制供电？我国的民用电电压力是多少？3 .接地有哪几种？4 .说明室内给水系统的组成及各组成部分的作用。5 .我校空调实验室中，空调器由哪几部分组成？6 .蝶阀的作用是什么？有何特点？7 .一户一阀式采暖系统有何特点？8 .空调系统的常用设备有哪些?四、识图与画图说明题（30分）1.解释VLV3x25+1xl6mnFEC50,FC,WC的含义。（8分）2 .画出单管水平串联式采暖系统的图示，并用文字说明.（6分）3 .画出水池、水泵和水箱联合供水系统图示，并用文字说明。（8分）4 .画出三相四孔插座和单相三极插座的接线图，并用加以说明。（8分）建筑设备识图试题一答案一、名词解释(每个3分，计15分)1 .市政管网常年可提供的给水压力。2 .配电系统中用于保护电气设备免受短路电流损害的一种保护电器。3 .用于传热的物质，在暖卫工程中指水和蒸汽。4 .指水表及前后的附件。5 .用于调节室内空气的温度、湿度、气流速度及洁净度的设施。二、填空(每空1分，计15分)1 .接闪器、引下线、接地装置。2 .相线、零线、地线3 .污(废)水收集器、排水管道系统、通气系统、清通设备、局部提升设备4 .螺纹连接、焊接、法兰盘连接、承插式连接三、简答题(每题5分，计40分)1 .有线电视系统的信号放大器需要电源供电。2 .由根相位相差】20的三根相线和一根零构成，我国的民用电电压为380220V1,3 .接地包括工作接地、保护接地、工作接零、重复接地、防雷接地、屏蔽接地等。4 .(1)引入管：用于室内外管线的连接；(2)水表节点：用于记录用水量；(3)给水管道系统：用于输送水量；(4)给水附件：用于连接管道和控制配水量；(5)加压和贮水设备：指水泵和水箱。5 .由混合段、除尘段、风
