建筑幕墙试题(含答案).docx

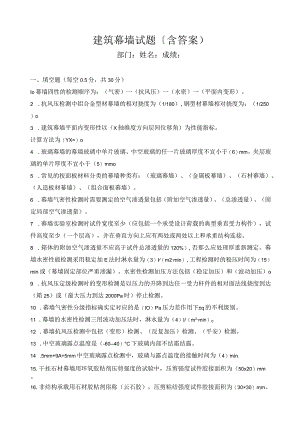

建筑幕墙试题含答案）部门：姓名：成绩：一、填空题（每空0.5分，共30分）Io幕墙四性的检测顺序为：（气密）一（抗风压）一（水密）一（平面内变形）。2 .抗风压检测中铝合金型材幕墙的相对挠度为（1/180）,钢型材幕墙相对挠度为：（1/250）o3 .建筑幕墙平面内变形性以（X轴维度方向层间位移角）为性能指标。计算方法为（YX=）o4 .玻璃幕墙的幕墙玻璃中单片玻璃、中空玻璃的任一片玻璃厚度不宜小于（6）mm。夹层玻璃的单片厚度不宜小于（5）mmo5 .常见的按面板材料分类的幕墙种类有：（玻璃幕墙）、（金属板幕墙）、（石材幕墙）、（人造板材幕墙）、（组合面板幕墙）。6 .幕墙气密性检测时需要测定的空气渗透量包括（附加空气渗透量）、（总渗透量）、（固定局部空气渗透量）。7 .幕墙实验室检测时试件宽度至少（应包括一个承受设计荷载的典型垂直受力构件），试件高度至少（一个层高），并在垂直方向上应有两处或两处以上和承重结构连接。8 .箱体的附加空气渗透量不应高于试件总渗透量的120%）,否那么应处理厚重新测定。幕墙水密性能检测采用稳定加E法时淋水量为（3）l（m2min）,工程检测时的稳压时间为（15）min或（幕墙固定部位严重渗漏）。水密性检测加压方法包括（稳定加压）和（波动加压）o9 .抗风压定级检测时的变形检测是以压力的升降到达任一受力杆件的相对面法线挠度到达（箱25）或（最大压力到达2000Pa时）停止检测。10 .幕墙气密性分级指标确实定对应的是（IO）Pa压力差作用下±q的不利级别。11 .幕墙的水密性检测三用波动加压法时，淋水量为（4）I/（m2min）012 .幕墙抗风压检测中包括（变形）检测、（反复加压）检测、（平安）检测。13 .中空玻璃露点温度是（-60-40）°C下玻璃内部不结霜结露。14 .5mm+9A+5mm中空玻璃露点检测中，玻璃与露点温度的接触时间为（4）min.15.干挂石材幕墙用环氧胶粘剂压剪强度的试验中，压剪强度试件胶接面积为（50x20）mm。16.非结构承载用石材胶粘剂俗称（云石胶），压剪粘结强度试件胶接面积为（30×30）mm。17 .硅酮结构胶的注胶宽度、厚度应符合设计要求，且宽度不得小于（7）mm,厚度不得小于（6）nmio18 .隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用（中性）硅酮结构密封胶。19 .全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用（酸性）硅酮结构密封胶粘结。20 .幕墙石材宜选用火成岩，石材吸水率应小于（0.8）%。21 .玻璃幕墙工程检测时的变形检测是压力的升降到达幕墙风荷载标准值的（40）%时停止检测。22 .幕墙工程用的花岗石板材的弯曲强度不应小于（8.0）MPa023 .幕墙平面内变形的层间位移角是层间位移值和（层高）之比值。25 .框支承玻璃幕墙单片玻璃的厚度不应小于（6）mmo26 .做石材的弯曲强度所用石材的长度为（IOH+50）,所需样品的宽度为（1.5H）,或者（100）o加荷速度为（1800±50）N/min结果精确到（10）No27 .在做建筑材料放射性核素限量试验时将检验样品破碎，磨细至粒径不大于mm。将其放入与标准样品几何形态一致的样品盒中，称重精确至（）g、密封、待测。28 .胶表干时间的测定所用大模框的尺寸内部为（25×95）mm,外形尺寸为（50×120）mm,厚度为（3）mm,将试样填充静置一段时间用酒精擦干净手指端部轻触3个不同的部位，直至无试样粘附在手指。29 .水饱和状态的弯曲强度试样处理需要在组±2）。C的清水中浸泡（48）ho30 .在做建筑材料放射性核素限量随机抽取样品两份，每份不少于（2kg）。一份（封存），另一份作为（检验样品）二、单项选择题（每题2分，总分30分）1 .明框玻璃幕墙玻璃垫块数（八）个，厚度不应小于Omm量应为A.2,5B.3,5、）mm2 .中空玻璃气体厚度不应小D9于（DAsD<广。）度，开启距离不宜大于（）mm4 .幕墙玻璃之间的拼接胶缝宽度应能满足玻璃和胶的变形，不小于（D）mmA.3B.5C.8D.105 .幕墙玻璃外表周边与建筑内，外装饰之间的缝隙不宜小于（八）mmA.5B3C1OD.86 .玻璃幕墙与各层楼板、隔墙外沿间的间隙，应采用岩棉或矿棉封堵时，其厚度不应小于（）mm并应填充密实，楼层间水平防烟带的岩棉或矿棉宜采用厚度不小于（八）mm的镀锌钢板承托。B1201.5C1502.（）D1502.07 .隐框或横向半隐框玻璃幕墙，每块玻璃的下端宜设置两个铝合金或不锈钢托条，托条应能承受该分格玻璃的重力荷载作用，且其长度不应小于（）mm、厚度不应小于（B）高度不应超出玻璃外表8 .横梁钢型材截面主要受力部位的厚度不应小于（B）m9 .铝型材截面开口部位的厚度不应小于（C）nun,闭口部位的厚度不应小于（）mm.上下立柱之间应留有不小于（C）mm的缝隙，闭口型材可采用长度不小于（）mm的芯柱连接。Il立柱钢型材截面主要受力部位的厚度不应小于（C）m.12 .横梁可通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力，其厚度不应小于（八）mmA.3B.4C.5D.613 .立柱与之主体结构之间每个受力连接部位的连接的连接螺栓不应少于O个，且连接螺栓直径不宜小于（D）mmA.17B.18C.29D.21014 .全玻幕墙的版面不得与其它刚性材料直接连接，版面与装修面或结构之间的空隙不应小于（C）mm,且应采用密封胶密封。A.6B.7C.8D.915.面板玻璃的厚度不宜小于（）mm,夹层玻璃单片厚度不应小于（C）mioA.98B.99C.108D.109三、判断题(10分)1、幕墙气密性分级指标是按面积所属的不利级别进行定级。(X)2、在我们本地区检测水密性能时采用波动加压法进行试验。(X)3、水密性能最大检测压力峰值应不大于抗风压平安检测压力值。)4、气密性检测过程中局部少量喷溅属于严重渗漏状态。(X)5、中空玻璃的露点检测依据的标准是中空玻璃GBl1944-20020(X)6、标准要求幕墙用硅酮结构密封胶的相容性报告可有可无。(X)7、试验室检测幕墙气密性的时候试件至少的为一个楼层的高度。()8、全玻璃幕墙试件应该有一个完整跨距高度，宽度应至少包括两个完整的玻璃宽度或三个玻璃肋。()9、用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mmO(J)10、玻璃的可见光透射比试验中可见光的波长范围为350T800nm()(X)四、简答题(每题5分，共15分)1分别简单表达幕墙四性的等级评定方法。(1)气密性：以IoPa压力差作用下试件单位开启缝长空气渗透量和单位面积空气渗透量确实定按面积和按缝长各自所属的级别，取做不利的级别定级。(2)水密性：以未发生严重渗漏时的最高压力差值作为分级指标(3)抗风压：变形检测的评定：定级检测时，相对面法线挠度到达foA.5时的压力差值±P;工程检测时，在40%风荷载标准值作用下，相对面法线挠度应小于或等于fM.5o反复加压检测评定：未出现功能障碍和损坏时，注明±P3值；出现功能障碍和损坏时，注明损坏情况以及发生部位，并以发生功能障碍和损坏时压力差的前一级检测压力值作为平安检测压力±P3值进行评定。(4)平面内变形：以X轴维度方向层间位移角作为分级指标2 .变形检测中求取受力构件的面法线挠度的方法？(10分)尸(b-bu)一f11v,x面法线挠度值，mma,b,c各测点在预备加压后的稳定初始读数值，mm编bu,c为某级检测压力作用过程中各测点的面法线位移，mm3 .简述石材吸水率及体积密度试验过程。将试样置于（105±2）C枯燥箱内枯燥至恒重，连续两次质量之差小于0.2%,放入枯燥器中冷却至室温。称其质量ImO）,精确至0.02g。将试样放在（20±2）°C的蒸储水中浸泡48h后取出，用拧干的湿毛巾擦去外表水分。立即称其质量（m）,精确至0.02g。立即将水饱和的试样置于网篮中并将网篮与试样一起浸入（20±2）C的蒸储水中，称其试样在水中的质量（小2）,精确至0.02g。五、计算题（5分）1.幕墙气密性能检测时，试验室大气压为P,实验室空气温度为T,通过整体幕墙试件（含可开启局部）的空气渗透量为5,可开启局部的空气渗透量为外,换算为IOPa压力差作用下相应的空气渗透量q值为多少？C293qkpQ2X101.37JQIql=%A±qA=±q%65qd=f±qI=±q24.65
