实验一 回路电流法的仿真设计 2.docx

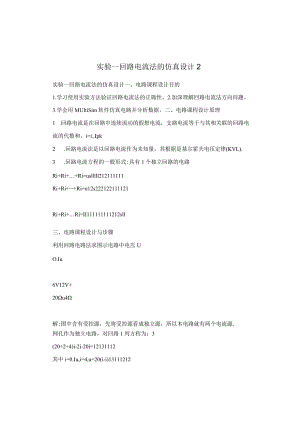

实验一回路电流法的仿真设计2实验一回路电流法的仿真设计一、电路课程设计目的1.学习使用实验方法验证回路电流法的正确性。2.加深理解回路电流法方向问题。3.学会用MUltiSim软件仿真电路并分析数据。二、电路课程设计原理1 .回路电流是在回路中连续流动的假想电流，支路电流等于与其相关联的回路电流的代数和，i=i.,Ipk2 .回路电流法是以回路电流作为未知量，其根据是基尔霍夫电压定律(KVL).3 .回路电流方程的一般形式:具有1个独立回路的电路Ri+Ri+Ri=uslllll212111111Ri+Ri+Ri=u12s222122111121Ri+Ri+Ri=II111111111212sll三、电路课程设计与步骤利用回路电路法求图示电路中电压UO.Iu6V12V+20u4解:图中含有受控源，先将受控源看成独立源，所以本电路就有两个电流源,网孔作为独立电路，对回路1列方程为：3(20+2+4)i-2i-20i=12131112其中i=0.Iu,i=4,u=20(i-i)13111212解得i=3.6A,u=8V13四、仿真电路设计步骤：1.在Multisim中创建电路元件。2 .按图连接电路图。得到如图所示的仿真电路图。3 .运行仿真电路图。仿真运行结果：电压表显示U值8V,与理论值相同。R五、电路课程注意事项1 .注意电路的正确连接。2 .电路勿忘接地。3 .注意电路电流方向。六、电路课程设计总结对于含有受控源的电路，利用回路电流法时应该将受控源看成电源，然后根据KVL写成回路电流方程，利用仿真电路检验，若与理论值相同，则说明回路电流法使用正确。
