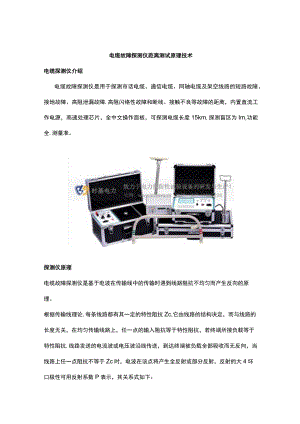

电缆故障探测仪距离测试原理技术电缆探测仪介绍电缆故障探测仪是用于探测市话电缆、通信电缆、同轴电缆及架空线路的短路故障、接地故障、高阻泄漏故障,高阻闪络性故障和断线、接触不良等故障的距离，内置直流工作电源，高速处理芯片，全中文操作面板，可探测电缆长度15km,探测盲区为Im,功能全,测量准。探测仪原理电缆故障探测仪是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。根据传输线理论,每条线路都有其一定的特性阻抗Zc,它由线路的结构决定，而与线路的长度无关，在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗,线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向，当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射，反射的大4坏口极性可用反射系数P表示，其关系式如下：式中：U反(反射波幅)Z0-ZcP=U入(入射波幅)z0+ZcZc为传输线的特性阻抗；Zo为传输线反射点的阻抗，有以下三种状态：(1)当线路无故障时，Zo=Zc,P=O,无反射。(2)当线路发生断线故障时，Zo=8,P=1,线路发生全反射，且反射波与入射波极性相同。(3)当线路发生短路时，Z。=1,P=-1,线路发生负的全反射，反射波与入射波相性相反。电缆故障探测仪探测的计算方式已经写入芯片,测量时是不需要经过复杂的计算,直接去读图形数据即可，测试时需要注意只针对IOkV以上线路的距离测量，IOkv以下分支节点过多容易对数据的判定造成影响,所以，一般不建议使用。
