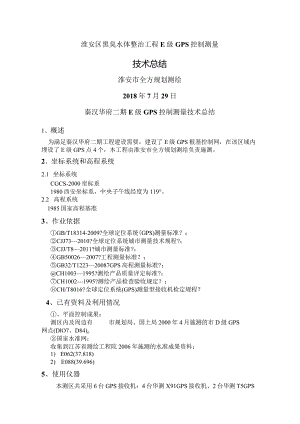

淮安区黑臭水体整治工程E级GPS控制测量技术总结淮安市全方规划测绘2018年7月29日秦汉华府二期E级GPS控制测量技术总结1、概述为满足秦汉华府二期工程建设需要，建设了E级GPS根基控制网，在该区域内埋设了E级GPS点4个，本工程由淮安市全方规划测绘负责施测。2、坐标系统和高程系统2.1 坐标系统CGCS-2000坐标系1980西安坐标系，中央子午线经度为119°。2.2 高程系统1985国家高程基准3、作业依据GB/T18314-2009?全球定位系统(GPS)测量标准？；CJJ732010?全球定位系统城市测量技术规程?；CJJ/T82011?城市测量标准?；GB500262007?工程测量标准？；GB32/T122320087GPS高程测量标准?；CH10031995?测绘产品质量评定标准?；CH10021995?测绘产品检查验收规定？；CH/T8016?全球定位系统(GPS)测量型接收机检定规程？4、已有资料及利用情况、平面控制成果：测区内及周边有市规划局、国土局2000年4月施测的市D级GPS网点(DlO7、D84)o国家水准网：收集到江苏省测绘工程院2006年施测的水准成果资料：1) E062(37.818)2) E088(39.696)5、使用仪器本测区共采用6台GPS接收机：4台华测X91GPS接收机、2台华测T5GPS接收机。6、GPS外业观测、观测前，根据卫星可见性预报表和交通情况，编制观测调度方案。、GPS外业观测采用静态定位方法。、作业时，所执行的技术要求如下：(I)GPS观测执行的技术参数GPS观测技术参数表级工程E级网卫星高度角15°有效卫星总数24平均重复设站数2时段长度60min数据采样间隔15sGDOP值6(2).作业员每时段观测前后量测天线高3次，互差不超过3mm,取平均值为最后天线高。对全部天线高进展内页编辑时进展了校对。(3).观测时记录内容包括：观测者、观测日期、仪器号、天气、点号、时段号、天线高、开关机时间等，并记录其他特殊问题。7、GPS观测数据处理7.1 数据处理软件华测提供的CHCGeOmatiCSOffCe数据处理软件。7.2 E级GPS网二维约束平差1980西安坐标系)以该网联测的2个D级点的1980西安坐标系成果起算进展二维约束平差，平差结果：最弱点为A2,其坐标分量中误差为±0.36Cm；最弱边是A2Al边，边长相对中误差为1/592730小于1/45000(1/45000为限差)。8、高程测量在JSCORS系统下，利用网络RTK施测控制点高程。为保证精度，利用上、下午对同一控制点进展分时段观测，当观测成果较差在±5cm内，取平均值作为控制点高程成果。外业观测使用华测T5接收机，观测时采用脚架对中整平，测量手簿设置控制点单次观测的平面收敛精度等于±2cm,高程收敛精度应W3cm,每次观测历元不少于20个，并在同一时间段重置整周模糊精度，再采集一次数据,2次测量坐标较差不超过±3cm,高程较差不超过±5cm,取中数作为最终成果。每半天观测2个四等以上水准点，进展成果检核，检核点检测值和值坐标较差不超过±5cm。9、提交资料(1)技术总结；E级GPS网控制点成果表(附件1)附件1置地秦汉华府二期点名北坐标东坐标高程AlA2A3A4注：表中高程为JSCORS施测，1985国家高程基准
