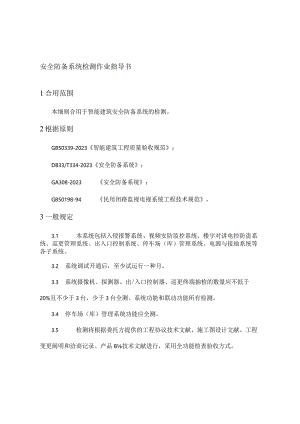

安全防备系统检测作业指导书1合用范围本细则合用于智能建筑安全防备系统的检测。2根据原则GB50339-2023智能建筑工程质量验收规范；DB33/T334-2023安全防备系统；GA308-2023安全防备系统；GB50198-94民用闭路监视电视系统工程技术规范。3一般规定3.1 本系统包括入侵报警系统、视频安防监控系统、楼宇对讲电控防盗系统、巡更管理系统、出入口控制系统、停车场（库）管理系统、电源与接地系统等各子系统。3.2 系统调试开通后，至少试运行一种月。3.3 系统摄像机、探测器、出/入口控制器、巡更终端抽检的数量应不低于20%且不少于3台，少于3台全测。系统功能和联动功能所有检测。3.4 停车场（库）管理系统功能应全测。3.5 检测将根据委托方提供的工程协议技术文献、施工图设计文献、工程变更阐明和洽商记录、产品B技术文献进行，采用全功能检查验收方式。4检测项目4.1入侵报警系统表1序号项目原则规定1主控设备操作功能a.系统提供应操作者的控制及遥控功能、可编程功能、可预置功能、信息传递等功能应精确、可靠、操作自如；b.接警过程应自动完毕，无需任何操作；信息应自动显示、存贮或打卬2入侵瞬时报警一旦探测到入侵信号，立即发出声、光报警并指示入侵发生H勺部位，报警信息应能保持至手动复位3紧急报警提供24h紧急报警。紧急报警按钮应有防误触发措施，报警后能自锁序号项目原则规定4防拆报警前端入侵探测器和控制器应有防拆开关或触点，主控设备应能提供24h防拆保护5延时报警实现可调的进入延迟及外出延迟6线路故隙报警系统信号及控制连线发生断路、短路，并接入负载时，应有故隙报警并指示发生部位至故障排除。故障报警不应影响非故障回路的报警功能7报警线路备用对尤其重要场所，当主线路发生故障时，系统应自动转换到有线或无线的备用方式实现报警8解除与恢复受警系统应能对任意一路入侵报警信号解除受警,并能显示已被解除受警的!入侵部位；还应能对已被解除受警的入侵报警信号恢复受警9记录功能主控设备应能对开、关机时间、入侵报警、紧急报警和故障报警的部位和时间做出记录10自检功能系统应有工作正常的自检功能，应能对所有显示屏和声响器件进行自检11探测敏捷度及探测范围探测器的探测敏捷度应符合国标及设计规定日勺规定；安装位置应合理，应能有效覆盖设计规定中被防护区域12报警联动功能系统包括防盗报警系统与监视电视系统时，在重点防护区域应具有报警联动功能13报警反应速度a.紧急报警2sb.入侵探测及防拆报警W2sc.故障报警W4Sd.对采用间接输入式控制设备，其响应时间4se.需采用公共网传播的报警信号，其报警响应时间：应20s;但报警启动（探测报警至抢占线自动拨号）时间应符合ac规定f.报警联动启动时间：应满足系统设计规定14报警声级室内280dB;室外NIOodB序号项目原则规定1系统控制设备功能a,控制设备对云台、镜头等前端设备的控制应符合产品性能指标的规定b.矩阵应具有单路调动，任意切换显示功能C.系统的程序及可编程功能应精确可靠d.图像显示方式的控制应具有多、单画面转换和手动、自动切换功能e.字符显示应精确无误，无抖动，具有编制，记忆功能2摄像机监视有效范围覆盖设计规定中应被监控区域3系统图像质量的主观评价按五级损伤制评估，图像质量应不低于4级4图像记录功能系统的录像设备，应能保留发生警情时的图像信号。回放图像质量应不低于3级；回放报警的稳定图像质量应不低于3.5级5图像辨别力a.黑白电视系统图像水平辨别率应2400线b.彩色电视系统图像水平辨别率应2270线c.回放图像水平辨别率应2220线6亮度鉴别等级应不低于8级7视频信号幅度系统的各路视频信号，在监视器输入端的电平值应为0.7Vp-p1.4Vp-p8探测区与摄像机视场联动关系摄像机视场应能有效覆盖探测器的探测区域；应能有效记录现场图像9矩阵切换器视频丢失报警功能视频信号丢失时，系统应立即报警10系统多画面显示图像质量规定系统多画面图像应满幅，图像分割及轮廓清晰，无明显缺陷；图像稳定，无明显跳动、扭曲和滚动；无令人讨厌的亮度失真；无明显偏色；无明显干扰和讨厌的损伤。画面分割器产生的字符应清晰、无明显抖动序号项目原则规定1对讲电控系统基本功能选呼功能，通话功能，电控开锁及显示功能应正常2音频衰减度管理机、主机与各分机间的通话信号幅度不应有明显变化，其相对值应在±5dB范围内3视频监视图像质量黑白辨别率2250线，彩色辨别率2200线,亮度鉴别等级28级4报警功能/报警反应速度具报警功能的系统，其报警部分应符合：a.分机上设置紧急报警开关时系统，其报警键应与呼喊键明确辨别且独立设置，报警优先。管理机应发出声、光报警并指示发生的部位，应至少能存贮5组报警信息b.分机具有多路报警控制的系统，应符合防盗报警系统有关规定c.报警反应速度参照表15开锁控制时间输出开锁控制信号的间隔时间应W2s6开锁检查电控开锁、手动开锁及用钥匙开锁均应正常，灵活可靠7闭门器关门检查闭门器关门速度应可调整，关闭速度分段应对的，可靠稳定8门扇关门噪声规定75dB（八）4.4 巡更管理系统序号项目原则规定1前端设备功能巡更终端、读卡机的响应功能防拆报警功能故障报警2巡更管理功能编程、修改功能撤防、布防功能巡更记录显示、存储、查询记录功能报表打印功能3在线式巡更管理系统系统运行状态显示实时监督，并对巡更不到位实时报警。故障报警及指示位置电子地图显示联动功能4其他设计功能4.5 出入口控制系统表5序号检测项目原则规定1控制器功能识读功能：出入目的识读装置对每一次有效的出入，应能存储出入人员的有关信息，对非有效出入应具有制止和记录功能。电控开锁功能应精确可靠。门禁状态探测功能：当所控制的门体未正常关闭时，应立即发出警示音。2管理设备功能控制器工作状况显示信息实时传播功能数据存储记录查询、打印记录3备用电源启动精确性实时性信息的存储和恢复4系统报警功能对具有报警功能的系统，防劫、求援、紧急报警等功能应正常，并具有异地声光报警。5系统安全性分级授权操作信息记录6其他设计功能4.6 停车场（库）管理系统表6序号检测项目原则规定1识别功能对车型、车号识别应符合设计要，识别应精确、可靠。2控制功能应自动控制出入挡车器，有防砸车功能。3报警功能故意外状况发生时，应能报警。4出票验票功能无效卡识别非接触卡读卡距离和敏捷度吐卡功能入场日期及时间记录5管理功能计费收费记录信息存储记录管理中心与各监控站通信防折返空车位显示数据记录保留时间6显示功能应能明确显示车位、有出入口及场内通道行车指示、有自动计费与收费显示。7联动功能应能独立运行，与安防监控中心联网。4.7 电源与接地系统表7序号项目原则规定1主电源电压合用范围系统主电源在交流187V-242V,不需调整仍能正常工作2电源转换系统主电源断电时能自动切换到备用电源，主电源恢复后自动切换到主电源，并能保证系统正常工作。可视楼宇对讲电控防盗门系统在备用电源供电时，容许视频部分不工作或视频性能有所下降。3欠压报警功能当电源欠压时，系统应自动报警4备用电源容量检查应在24h内保证系统所有功能的正常运行5系统接地电阻采用专用接地装置时，其接地电阻不得不小于4。；采用综合接地网时，其接地电阻不得不小于1。系统中所有采用基本绝缘和接地措施保证安全口勺设备的接地应与系统日勺保护地相连。6绝缘电阻应22M7泄露电流泄露电流应W5mA（交流、峰值）5仪器设备TES1350A数字声级计、TES1330A照度计、DMbOlO数字秒表、HS5369清晰度测试卡、II型灰度测试卡、HDSlO22M数字存储示波器、AWA6221B原则音源、VC9801A+万用表、DM6056C钳形电流表、DY4102接地电阻测试仪、TDGC2j-I调压变压器、MS2621E泄露电流测试仪、HC520温湿度计。5.1数字声级计打开电源开关并选择合适0¾档位，使用MAXHOLD功能，将RESPONSE开关选在MAXHOLD位置，按下RESET按键开始测量最大音量，手持声级计在距音源约1米距离测量。测量完毕后将电源开关置于PowEROFF位置。5.2照度计打开电源，选择合适B测量档位，打开光检测器头盖，并将检测器放在欲测光源B水平位置，读取照度计LCD测量值，假如左侧最高位数“1”显示，即表达过载现象，应立即选择较高档位测量。设定20,OOOLUX/fc时，所显示读值，须XlO倍才是测量B¾真值，设定200,000LUX档位时，所显示读值须XlOo倍才时测定的真值。测量工作完毕后，将光检测器头盖盖回，电源开关切至OFF。5.3清晰度测试卡5.3.1使用前，应将测试卡平整地进行固定，防止测试卡自身日勺不平整而引起读数误差。5.3.2使用时，应将测试图边框标示的8个箭头，调整到与监视器显示屏的四边相切，同步尽量使测试卡平面与摄像机B成像面同轴平行；观测此状态下0最高可以辨别的线条及对应的读数，即为该被测通道0水平清晰度指标。5.4灰度测试卡5.4.1波长范围400700毫微米5.4.2灰度卡编号：1为白色，9为黑色，其他为灰色。5.4.3使用时，应将测试图边框标示日勺8个箭头，调整到与监视器显示屏的四边相切，同步尽量使测试卡平面与摄像机B成像面同轴平行；观测此状态下0¾最高可以辨别B¾方块及对应的读数，即为亮度等级指标。5.5数字存储示波器打开电源，等待5秒，调出中文菜单；按DMM/OSC键切换到示波器界面；按MENU键在右面菜单显示第一项触发模式，按Fl键设置为视频触发模式；按F2键设置为正常极性；按F3键设置为CHI信源；按F4键设置为行同步；按MENU键，再按下面箭头，在右面菜单显示第二项CHl设置，按Fl键设置为直流耦合；按F2键设置为开信道；按F3键设置为IX探头；按F4键设置为关闭反相；按MENU键在右面菜单第四项测量1中，分别用Fl、F2、F3、F4键，把频率、周期、平均值、峰-峰值、均方根值切换成CH1；连接测试线至监视器或录像设备输入端，按RUN/STOP键测量视频幅度。5.6 接地电阻测试仪5. 6.1仪表零位的调整首先查看一下仪表指针与否位于Q或V刻度的零位刻度线上，假如指针向左或向右偏离零位刻度线，请用螺丝刀转动面板上的零位调整器，指导仪表精确地指向Q或V刻度的零位刻度线。6. 6.2常规接地电阻测试法7. 6.2.1测试线B连接将辅助接地棒Pl及Cl以直线相距被测接地物间隔5至10米处打入地下，连接绿色线至仪器端子E,黄色导线至端子P及红色导线至端子C。辅助接地棒宜插在含水量高的!土地上，遇干地，沙地或含碎石地时，须加水保持接地棒打入出0¾潮湿，
