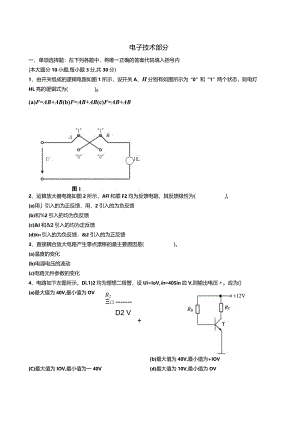

电子技术部分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分10小题,每小题3分,共30分)1、由开关组成的逻辑电路如图1所示，设开关A、H分别有如图所示为“0”和“1”两个状态，则电灯HL亮的逻辑式为()(a)F=AB+AB(b)F=AB+AB(c)F=AB+ABR2D2 V+2、运算放大器电路如图2所示，AFl和霏F2均为反馈电阻，其反馈极性为()。(a)用引入的为正反馈，用，2引入的为负反馈(b)和%2引入的均为负反馈(c)&I和&2引入的均为正反馈(d)Kfi引入的为负反馈，&2引入的为正反馈3、直接耦合放大电路产生零点漂移的最主要原因是()。(a)温度的变化(b)电源电压的波动(c)电路元件参数的变化4、电路如下左图所示，Di,1)2均为理想二极管，设Ui=IoV,in=40Sin皿V,则输出电压。应为()(a)最大值为40V,最小值为OV(b)最大值为40V,最小值为+IOV(C)最大值为IOV,最小值为一40V(d)最大值为10V,最小值为OVDio1一Ui11Rl5、电路如上右图所示，已知Kc=3k,=40,且忽略Ube，若要使静态时UCE=9V,则RB应取()°(a)600k(b)240k(c)480k(d)360k试题编号：4236、逻辑电路如图所示,分析C的波形，当初始状态为“0”时，输出Q是“0”的瞬间为()。(a)h(b)t2(c)ti7、整流电路如图所示，直流电压表V(内阻设为无穷大)的读数均为90V,二极管承受的最高反向电压为141V的电路是下列图中().(c)8、同步计数器和异步计数器的不同点是()。(a)前者各触发器的状态变换与计数脉冲同步，后者则不同步(b)前者由JK端接受计数信号，后者则由时钟脉冲端接受计数信号(C)前者计数慢，后者计数快9、下列逻辑式中，正确的逻辑公式是()。(a)AA=0(b)AA=1(c)AA=A(d)AA=A10、在一个由NPN晶体管组成的基本共射交流放大电路中，若输出电压波形出现了顶部削平的失真，则这种失真是()。(a)饱和失真(b)截止失真(C)交越失真(d)频率失真试题编号：423二、(本大题8分)整流电路如图所示，二极管为理想元件，已知负载电阻居,=40。，负载两端直流电压为100V,试求：(1)直流电流表(A2)的读数；(2)交流电压表(V)、交流电流表(AI)的读数(设电流表的内阻为零，电压表的内阻为无穷大)；(3)在下表中选出合适型号的二极管。型号最大整流电流平 均值/mA最高反向峰 值电压/V2CZ12D30003002CZ12E30004002CZ11EI(X)O500三、(本大题12分)电路如图所示，已知运算放大器的最大输出电压幅度为±12V,稳压管稳定电压为6V,正向压降为0.7V,要求：(1)运算放大器Al,A2,A3各工作在什么区；若输入信号W=IOSin/EV,试画出相应的,z2,。的波形，并在图中标出有关电压的幅值。图2图1四、(本大题8分)已知逻辑图和输入A,B,C的波形如图所示，试写出输出F的逻辑式，并画出其波形。试题编号：423共7页第7页五、（本大题9分）逻辑电路图如图所示，试写出各触发器K的逻辑式，列出状态表，并画出输出。O,Ql和Z的波形（设。0，初始状态均为“0”）。六、（本大题8分）判断图示电路能否对IkHz的小信号正弦电压进行放大。如不能，则指出错在哪里并进行改正（画出正确电路）。要求不增减元件，且电压放大倍数绝对值要大于1,U。无直流成分。
