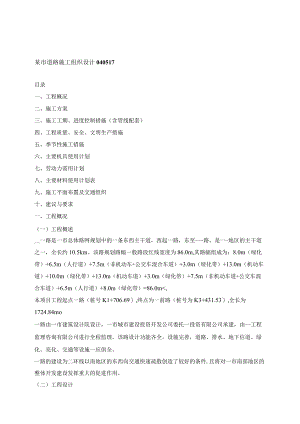

某市道路施工组织设计方案.docx

某市道路施工组织设计040517目录一、工程概况二、施工方案三、施工工期、进度控制措施（含管线配套）四、工程质量、安全、文明生产措施五、季节性施工措施六、主要机具使用计划七、劳动力需用计划八、主要材料使用计划表九、施工平面布置及交通组织十、建议与要求一、工程概况（一）工程概述_一路是一市总体路网规划中的一条东西主干道，西起一路，东至-路，是一-地区的主干道之一，全长约10.5km。该路规划路幅一般路段红线宽度为86.0m,其路幅组成为：8.0m（绿化带）+6.5m（人行道）+7.5m（非机动车+公交车混合车道）+3.0m（绿化带）+13.0m（机动车道）+10.0m（绿化带）+13.0m（机动车道）+3.0m（绿化带）+7.5m（非机动车道+公交车混合车道）+6.5m（人行道）+8.0m（绿化带）=86.0m<,本项目工程起点一路（桩号K1+706.69）,终点为一前路（桩号为K3+431.53）,全长为1724.84mo一路由一市建筑设计院设计，一市城市建设投资开发公司委托一投资有限公司承建，由-工程监理咨询有限公司进行全程监理。该路设计功能齐全，设施完善，道路、排水、地下信道、绿化、亮化、交通等设施一应俱全。一路的建设为二环线以南地区的东西向交通快速疏散创造了较好的条件,且将对一市南部地区的整体开发建设发挥重大的促进作用。（二）工程设计一路按城市I级主干道设计，设计车速为KMh,设计荷载一构筑物：城一A级；路面BZZ-100o本工程段位于一新趾和一大院南侧，从西至东分别与一路、一、一路相交，纵断面坡度较缓，分别为1.01%和。00%°路面采用沥青混凝土，其结构为：表面层为4CM厚细粒式沥青混凝土AC-13,中面层为5CM厚中粒式混凝土AC-20（D,下面层为6CM厚粗粒式沥青混凝土AC-25（I）,上基层为20Cm厚水泥稳定碎石，下基层为20Cm厚水泥稳定砂砾，面层与基层之间设透层。其中表面层和中面层采用SBS改性沥青,下面层采用重交沥青AH-70。侧平石及锁石除中央绿化带部位为混凝土材质外，均为麻石，人行道铺彩砖。排水采用雨污合流体制，自上游西向下游东排放。管材采用钢筋混凝土I级管，最小管径为30Omm,最大管径为240Ommo（三）主要工程量主要工程量表序号分项工程名称规格单位数量1细粒式沥青混凝土4cmm274168.122中粒式沥青混凝土5cmm274168.123粗粒式沥青混凝土6cmm274168.124水泥稳定碎石20cmm277876.535水泥稳定砂砾20Cmm277876.536水泥稳定砂砾15cmm225113.677 人行道彩砖25×25cmm224147.768 1:2水泥砂浆垫层3cmm225113.679 麻石侧石15×35cmm10349.0410 碎侧石20×60cmm3449.6811 麻石平石15×40cmm6899.3612 麻石锁边石10×25cmm3449.6813麻石护坡m3900014钢筋混凝土排水管（I级）d300m235515钢筋混凝土排水管（I级）d500m29316钢筋混凝土排水管（I级）d600m68717钢筋混凝土排水管（I级）d800 m 7718钢筋混凝土排水管（I级）dl200m59019钢筋混凝土排水管（I级）dl500m 103820钢筋混凝土排水管（I级）d2000 m 66.521钢筋混凝土排水管（I级）d2400 m 86722排水检查井l000（d400-d500）座723排水检查井l250（d600-d800）座2224排水检查井2000（dl000-dl200）座1425排水检查井2500（dl500）座2426矩形排水检查井座827矩形排水检查井座228偏沟式双算雨水口座15129排水沟及防洪沟m3240030开挖土方万m34931回填土方万m3932三元乙丙防水卷材m2775033橡胶止水带m67334球墨铸铁防盗井盖座7735PVC阻燃抗压管IoOm793636电力电缆VV-IKV-l*50mm2m3200037控制电缆KVV-4*4-mm2m400038共享地网线VV-l*25mm2m400039护套线BVVB-2*2.5mm2m3704012m路灯400w+250w盏924118m高杆灯6*400W盏12423Om高杆灯4*100W盏443熔断器RC1A-10A/220V个44（四）地形气候条件本路段沿线道路用地多为山地，农田及菜土，地形起伏较大。-地处亚热带，气候温和湿润，四季分明。年均气温16.9C,最冷月（一月）平均气温4.6,最热月（七月）平均气温29.5。年均降水量1400.6mm,46月降水集中，月降水量平均184.5245mm,全年雨日约158天。冬春多北风，夏季多南风，日照时数年均1726小时，积温5466,无霜期长，年均279.3。本工程工期要求紧，工程量相当大（路基必须在2003年7月10日前完成）,要求施工单位最大限度地投入设备，以满足工期要求。全线拆迁基本到位，沿线从西至东分别与等主次道路相交，施工便道通畅，个别地段铺碎石，并碾压构成施工便道。（五）现场勘察1、经现场勘察，全路段拆迁工作基本完成。2、在K2+100、K2+180、K2+340、K3+415四处有水塘，施工时视情作软基处理。3、K2+400-K2+520已被其它施工单位弃土整平；K2+600-K2+710>K2+900-K3+060被其它单位弃土整平，该处回填达不到设计要求，必须全部换土重新碾压。该处须换填量经初步估算约有4.6万m3。4、K2+520处西南向距路幅80M处，有水塘一口，并有农田排水水渠排至一大道已建排水管涵，该处管涵需向西南延伸60M方可进行施工。（六）工程特点1、地质条件：工程地段原为农田菜地、水田和山地，局部有鱼池，山地的树木及杂草未清除，部分民宅已拆除，表层为填土和耕植土，鱼池底为淤泥，淤泥深0.5-1.0m,清淤工作是本工程关键，与工程质量、进度、造价相关较大，地段土层呈台阶式起伏，地层结构较简单，分布较均匀，地下水位较高。2、水文条件一市地处亚热带湿润气候区，年平均降雨量约1380mm,主要集中在3-6月，每年4-9月为汛期。工程正值雨季及河流汛期施工，给施工带来一定困难。3、交叉作业施工多：地下管线较多，与路面基层平行施工，电力电信、自来水、煤气等管线错综复杂，涉及部门施工队较多。4、交通组织：工程为新建路段，施工中交通干扰系数较少，在局部地区搭设临时便道供附近居民通行即可。5、工期紧，总工期为120天，2003年8月20日必须完工。施工中受雨季、拆迁等因素影响，同时受各管线施工影响，出现中期交叉工作复杂，后期任务大等不利情况，必须科学安排，合理调整工序，确保工程如质如期完成。（七）采用的规范规程1、城市道路路基工程施工及验收规范（CJJ44-91）2、公路桥涵施工技术规范（JTJ041-89）3、沥青路面施工及验收规范（GBJ92-96）4、公路改性沥青路面施工技术规范（JTJ036-98）5、市政道路工程质量检验评定标准（CJJl-90）6、给水排水管道工程施工及验收规范（GB50268-97）7、碎结构施工及验收规范（GB50204）8、城市绿化施工验收规范二、施工方案（一）施工部署1、管理目标：质量目标：满足设计与工程质量验收标准，确保市政优良工程。安全目标：严格按建设部颁发的建筑施工安全检查标准（JBJ59-99）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用分区平行流水交叉作业，网络优化组合，确保在8月20日前竣工。文明施工及环境保护目标：按省建委颁发的施工现场综合考评试行办法管理，争创文明施工现场。2、施工总体思路及工作面安排：因工程工期较紧，将工程进行分两个独立工作面，再在每工作面内进行平行流水施工,Kl+706.69-K2÷562.39段划为第一工作面（西施工区）,K2+562.39-K3+431.53段划为第二个工作面（东施工区），每工作面遵循“先下游后上游，先排水后道路，先主车道后混合车道”的施工原则。整体施工安排：施工顺序安排:临时便道一清表清淤一路基土石方填筑一排水施工一支排水管施工一管线施工一基层一路面3、工程由公司总承包，项目部具体实施，其组织机构见下表：项目经理部组成人员姓名本项目拟任职务职称备注4、施工准备（1）施工现场准备组织先遣人员进行项目部及工程处的驻地建设。布置好临时工棚作为设备、材料堆放场地。对照工程设计图纸进行水系调查,或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计院汇报，并提出适当的处理办法或变更设计。搭设外电及布置供电线路。接入水源，布置供水线路。对现场的地质、地形进行调整核实。修通运输便道。混凝土搅拌站、料场的场地处理及设备安装。配备好计算机、复印机等办公设备。（2）施工技术准备校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线复核纵、横面，计算土方量，根据实际情况进行土方调配。绘制与实际情况相符的施工图，编制实施施工组织设计。对技术人员及操作工人进行岗前培训及技术交底。对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。对所使用的砂、石进行试验。对水泥、钢材等原材料进行试验。对混凝土、砂浆配合比进行试配。（二）主要分部分项工程施工方法1、施工测量（1）技术标准测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。（2）技术措施根据指挥部提供的导线制点和高程控制点,在施工范围内建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。对经过复核认可的导线和高程控制点采用永久性保护措施，如用碎加固等，以保证其使用中的准确性。对导线点将桩寄出路幅,在施工中，导线点毁坏后便于及时予以恢复。对使用的导线点和高程控制点每个月检核一次,防止由于其发生变化而引起的施工误差。施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。测量建立复核制度，避免错误。进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。2、清表及清淤施工前，先在路幅北向开挖一条宽1m、深1.5m的排水沟，将西施工区雨水、地下水有组织排至-大道雨水交汇井内，东施工区雨水、地下水有组织排至K3+380处再修一段2.0xl.5的排水土渠排至农田排水系统，土渠坡度1%。路幅南侧待清表完后，再行挖沟，排水方向与路幅北侧同，在K3+380处需设Dnl（MM）的临时排水管涵，将南幅之水排向北幅，汇集后统一排出。清表：场内菜地及农田表层耕植土及苗木需首先清除，采用推土机、挖机辅以人工配合，清理掘除施工范围内的表土、草皮、树木、树根、建筑垃圾等不适材料。经勘探清表清淤土层厚度为Im左右，清表（淤）土方量较多，只能采取弃土方窠，因工程在雨季施工，为确保清淤效果，防止施工中水土流失。派人工在低洼及清淤地段开挖满足排水需要和防止水土流失的盲沟（原路基无排水沟地段），清淤地段两侧挖1.0*LOm的排水沟，中间挖20cm*20cm的网格状排水沟与两侧排水接通，开挖深度大于清淤深度20
