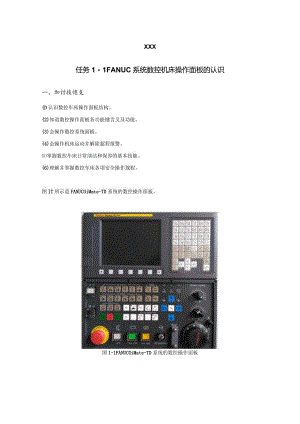

XXX任务11FANUC系统数控机床操作面板的认识一、加讨技惚支(D认识数控车床操作面板结构。(2)知道数控操作面板各功能键含义及功能。(3)会操作数控系统面板。(4)会操作机床运动并解除超程报警。掌握数控车床日常清洁和保养的基本技能。(6)理解并掌握数控车床各项安全操作规程。图IT所示是FANUCOiMate-TD系统的数控操作面板。图1-1FANUCOiMate-TD系统的数控操作面板二、加孤南客：图1-1FANUCOiMate-TD系统的数控操作面板相关内容（一）数控操作面板部位及功能表1-1数控操作面板部位及功能序号部位名称XX域rtf1电源控件区主要用于机床数控系统的电源开启与关闭2数控系统面板主要在程序编辑与调试、对刀参数输入、机床当前加工状态的实时监控、机床维修参数修改等过程中实现人机对话3机床控制面板主要用于操作数控车床，包括操作模式选择、主轴旋转与刀架移动操作、主轴倍率与刀架移动速率调节等（二）MDI编辑器功能键名称与功能MDl编辑器是数控车床编程、参数补正、坐标系设定等操作的主要部件，根据下表中的示意图填写按键名称与功能。表1-2MDI编辑器功能键名称与功能序号名称XXXXX母F1XXX显示屏将出现各坐标轴的机床坐标、绝对坐标、增量坐标等信息2XXX编辑方式下，可进行编程、修改、查找、删除等操作，结合下面软键可与外部计算机进行程序传输3刀具偏置设定键进行工件坐标系设置，并可进行刀尖半径、磨损补正等操作4取消键删除写入储存区的字符5XXX用于数控系统自我诊断相关数据和参数续表序号名称XXXXXf6图形显示键可在显示器上观察刀具的运行轨迹7XXX表示NC和PLC的警示状态8上页键页面控制键，表示向上翻页9下页键页面控制键，表示向下翻页10XXX控制显示屏中光标上下左右四个方向移动11替换键在程序中光标指定的位置进行地址、数据命令更改或用新数据替换原来数据12插入键在程序中光标指定位置插入字符或数字13删除键程序中光标指定位置的字符或数字删除时使用14输入键用于输入刀具补偿数据、工件坐标值，按下此键，显示屏下方出现输入栏内容15结束符主要用于每段程序编辑时的结束命令16复位键当前状态解除、加工程序重新设置、机床紧急停止时使用17帮助键机械装备的说明等功能18转换键和地址键共同使用，在英文大小写之间切换（二）机床控制面板功能键、各类开关的名称与功能表1-3工件方式选择开关功能分类表序号工作方式XXX功能1MDI方式在PROG下输入程序，按循环启动后直接执行输入的程序段，可输入10条指令2自动方式循环启动后对工件执行自动加工3编辑方式可输入、输出程序，也可对程序进行修改或删除4手动方式结合刀架移动控制键可对刀架执行快、慢速移动等操作5手摇方式手轮操作刀架沿×z方向作移动6回零方式回参考点坐标操作（三）、机床控制面板的各功能键、开关名称与功能表1-4机床控制面板的各功能键、开关名称与功能序号名称不意图功能1系统启动用于系统启动操作2系统停止用于系统关闭操作3单段执行在自动加工模式或MDI模式中单段运行4跳步执行在自动加工方式下，跳过程序段开头带"'的程序段5机床锁住机床处于锁定状态，刀架不能移动6XXX车床执行XXX,速度快，用于观察刀具的运动轨迹7选择停运行到MOl,选择停止操作8DNC在线加工指示9XXXX液开关操作10进给保持循环启动在自动加工方式下，启动或暂停加工程序11主轴正反转主轴正反转控制12进给倍率进给速度快、慢的选择调整13手摇倍率手轮速度快、慢的选择调整14快速倍率快进操作快、慢的选择调整15主轴倍率主轴转速快、慢的选择调整16手摇方向X、Z移动方向选择17急停紧急停止情况下操作18程序保护加工程序保护操作19XXX刀架移动方向选择操作三、完我评价表1-5数控车床操作面板的认识学习任务评价表序号评价项目自评XXABCABC1正确填写机床操作面板相关内容2能正确开关数控机床3能说出各功能键的作用4会正确操作按键移动刀架及换刀5能进行主轴的正反转及转数调整6能正确实现开机后的机床回零操作反思与评价
