山东省建筑施工物料提升机安全技术规程.docx

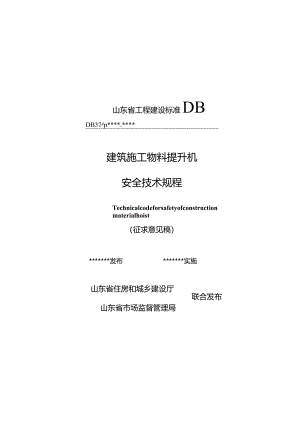

山东省工程建设标准DBDB37rp*.*建筑施工物料提升机安全技术规程Technicalcodeforsafetyofconstructionmaterialhoist（征求意见稿）*发布*实施山东省住房和城乡建设厅山东省市场监督管理局联合发布山东省工程建设标准建筑施工物料提升机安全技术规程TechnicalcodeforsafetyofconstructionmaterialhoistDB37T*住房和城乡建设部备案号：J*-*主编单位：山东省建筑科学研究院有限公司山东省建筑工程质量检验检测中心有限公司批准部门：山东省住房和城乡建设厅山东省市场监督管理局施行日期：*年*月*日*济南前言根据山东省住房和城乡建设厅、ill东省市场监督管理局关于印发2022年第二批山东省工程建设标准制修订计划的通知（鲁建标字202214号）的要求，为促进建筑施工的安全、规范，加强我省建筑施工物料提升机的安全管理，规范物料提升机的设计、生产、安装和检验，规程编制组在广泛调查、大量试验研究和广泛征求意见的基础上，认真总结工程应用实践经验，参考国内相关标准，立足山东省实际，对建筑施工物料提升机安全技术规程DB37/T5094-2017进行了修订。本规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.设计与制造；5.传动系统；6.安装使用；7.检验检测；8.维修保养：9.检验规则；10.试验方法。本规程修订的主要内容：1.增加了部分术语；2.增加了技术资料里的部分要求；3.增加了物料提升机检验检测的内容及要求；4.增加了架空线的安全距离要求;5.增加了物料提升机标志的部分要求；6.增加了安装使用及管理的部分要求等。本规程由山东省住房和城乡建设厅负责管理，由山东省建筑科学研究院有限公司负责具体技术内容解释。在执行过程中，请各单位结合实践，认真总结经验，并将意见和建议反馈至山东省建筑科学研究院有限公司（地址：济南市无影山路29号；邮政编码：250031,电话：0531-85595268,E-mail：sdiiic）。主编单位：山东省建筑科学研究院有限公司山东省建筑工程质量检验检测中心有限公司参编单位：济南市工程质量与安全中心中建八局第一建设有限公司山东省建筑安全与设备管理协会山东建研检测检验科技有限公司山东建科特种建筑工程技术中心有限公司山东省科学院自动化研究所山东黄河河务局山东黄河服务中心主要起草人员：主要审查人员：1总则12术语33基本规定54设计与制造74.1 一般规定74.2 结构设计94.3 结构制造125传动系统135.1 驱动机构135.2 滑轮145.3 钢丝绳146安装使用166.1 一般规定166.2 性能要求226.3 3安全装置236.4 防护设施256.5 电气266.6 使用管理287检验检测327.1 一般规定327.2 检验内容及要求328维修保养379检验规则3810试验方法39附录A物料提升机安装质量检验项目表41附录B物料提升机检验项目表45本规程用词说明46引用标准名录47附：条文说明49Contents1 GeneralProvisions12 Terms33 BasicRequirements54 DesignandManufacture84.1GeneralRequirements84.2StructureDesign104 .3StructureMaking135 DriveSystem145.1 DriveMechanism145.2 Pulley155. 3Wirerope156 InstallmentandUse171. 1GeneralRequirements172. 2PerformanceRequirement236. 3SafetyDevice247. 4ProtectionFacility268. 5Electrical289. 6UseManagement297 Inspectionanddetection321 .1GeneralRequirements327 .2Inspectioncontentsandrequirements328 Servicing379 InspectionRules3810 TestMethod39APPendixAItemListofInstallationQualityInspectionforMaterialHoist41APPendixBItemListofInspectionforMaterialHoist.46ExplanationofWordinginThisCode471.istofQuotedStandards48,49Appendix:ExplanationofPeovisions1总则.o.i为确保建筑施工物料提升机（以下简称物料提升机）的设计、制造、安装、拆除、检验检测、使用和管理符合安全技术要求,规范物料提升机安装、拆除及施工作业，保证人身安全，制定本规程。【条文说明】1.0.1本条文为原条文。本条文明确了制定本规程的目的。近年来，我国在起重机械的设计计算手段、结构有限元分析、生产加工工艺、配套工作机构的性能等方面均有长足的进步，但起重机械事故时有发生，安装拆卸过程更是管理上的薄弱环节。为了遏制起重机械事故，住建部2008年颁布了建设部第166号部长令建筑起重机械安全监督管理规定（以下简称建设部166号令），对建筑施工现场起重机械的管理做出了规定。针对国家及行业有关标准的要求，编制人员认真分析了物料提升机制造、安装拆卸过程及管理中存在的一些问题，总结了其中的薄弱环节和经脸教训，根据特种设备安全法特种设备安全监察条例建筑起重机械安全监督管理规定，编写了本规程。1.0.2本规程适用于山东省行政区域内房屋建筑工程和市政工程所使用的以卷扬机或曳引机为动力，吊笼沿导轨垂直运行，立柱为标准节连接的物料提升机的设计、制造、安装、拆除及使用。本规程不适用于电梯、矿井提升机及升降平台。【条文说明】1.0.2本条文为修订条文，修订内容为规定了本规程的适用范围和产品型式。本规程仅适用于井架式、龙门架式，立柱为标准节式物料提升机，其中所提井架式及龙门架式，其立柱也不能完全使用型钢通过螺栓连接而成，而应将型钢焊接成标准节，再通过螺栓连接成立柱。本规程适用的物料提升机不得载人上下运行，仅当物料提升机安全停靠后，人员方可进入吊笼装卸物料。1.03物料提升机的设计、制造、安装、拆除及使用除应符合本规程外，尚应符合国家和山东省现行有关标准的规定。【条文说明】1.0.3本条文为原条文。建筑施工现场物料提升机设计、制造、安装、拆除及使用涉及不同标准和管理制度，在使用中除应执行本规程外，还应符合现行国家、行业和地方有关标准、规范的规定。2术语2.1.1 物料提升机materialhoist以卷扬机或曳引机为牵引动力，由底架、立柱及天梁组成架体，吊笼沿导轨升降运动，垂直输送物料的起重设备，包括龙门架式和井架式。【条文说明】2.0.1本条文为原条文。在现行行业标准龙门架及井架物料提升机安全技术规范JGJ88-2010的附录中名词解释物料提升机为龙门架提升机、井架提升机。在本规程中产品名称规定为物料提升机。2.1.2 立柱uprightcolumn由标准节连接，支承天梁的结构件，可为单立柱或双立柱。2.1.3 天梁ridgebeam安装在立柱顶部的横梁，支承顶端滑轮的结构件。2.1.4 吊笼cage有底板、围壁、门和顶的运载装置。【条文说明】2.0.4本条文为修订条文。按照国家标准吊笼有垂直导向的人货两用施工升降机GB/T26557-2021第3.14条给出了吊笼的定义。2.1.5 导轨guides确定吊笼或对重（有对重时）运行路线的刚性元件。【条文说明】2.0.5本条文为修订条文。本条文按照国家标准吊笼有垂直导向的人货两用施工升降机GB/T26557-2021第3.8条给出了导轨的定义。2.1.6 导轨架mast支撑和引导吊笼、对重（有对重时）的结构件。【条文说明】2.0.6本条文为修订条文。按照国家标准吊兔有垂直导向的人货两用施工升降机GB/T26557-2021第3.9条给出了导轨架的定义。2.1.7 导靴guideshoe安装在吊笼上沿导轨运行的装置，可防止吊笼运行中偏斜和摆动。2.1.8 自升平台self-liftingplatform用于导轨架标准节的安装、拆除，通过辅助设施可沿导轨架垂直升降的作业平台。2.1.9 附墙架masttie连接导轨架和建筑物或其他固定结构物，为导轨架提供侧向支撑的结构件。【条文说明】2.0.9本条文为修订条文。按照国家标准吊笼有垂直导向的人货两用施工升降机GB/T26557-2021第3.11条给出了附墙架的定义。2.1.10 附墙架间距auxiliarysupportspace相邻两道附墙架间的垂直距离。2.1.11 自由端高度freeheight最上一道附墙架与导轨顶平面间的垂直距离。2.1.12 越程skipdistance吊笼在上限位高度时，吊笼的最高位置与吊笼可到达最高位置之间的距离。2.1.13 额定载重量ratedloading单独一个吊笼允许装载物料的最大质量。2.1.14 最大提升高度maximumliftingheight吊笼运行至上限，吊笼底板与立柱支撑平面间的垂直距离。2.1.15 额定提升速度ratedliftingspeed吊笼装载额定载重量，在额定功率下稳定上升的设计速度。2.1.16 安全停层装置safetystopdevice吊笼停层时能可靠地承担吊笼自重及全部工作荷载的刚性机构。2.0.17底架baseframe用来支撑和安装升降机其他所有组成部分的升降机最下部的构架。【条文说明】2.0.17本条文为修订条文。按照国家标准吊笼有垂直导向的人货两用施工升降机GB/T26557-2021第3.7条增加了底架的定义。3基本规定3.0.1物料提升机型号的编制宜由组代号、型代号、主参数代号和变型更新代号组成。改进型代号主参数代号：单笼/双笼额定载重量值乘IO1型代号：J-井架式1.-龙门架式组代号：W-物料提升机【条文说明】3.0.1本条文为原条文。组代号、型代号中W、L、J为物料提升机、龙门架式、井架式中“物”“龙”“井”字汉语拼音的第一个字母。按本条文规定，标记示例如，例1:井架式物料提升机，双笼，额定载重量为800kg,表示为：物料提升机WJ80/80,例2：龙门式物料提升机，单笼，额定载重量为1600kg,表示为：物料提升机WL160o3.0.2物料提升机基本参数应符合表3.0.2的规定：表3.0.2物料提升机基本参数额定载重量，kg600800100016002000最大提升高度，m230额定提升速度，m/min216吊笼内净空高度，m21.8【条文说明】3.0.2本条文为原条文
