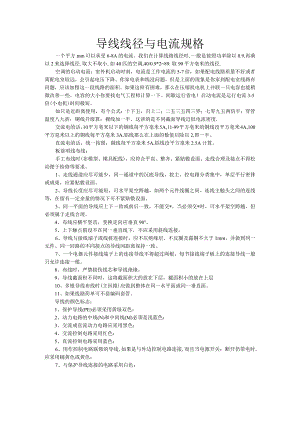

导线线径和电流规格表.docx

导线线径与电流规格一个平方mm可以承受6-8A的电流。我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方亳米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。间歇运行省电！启动电流是运行电流3-5倍(小电机)时间极短。如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。这讲的是不同截面导线近似电流密度.交流电的话，10平方亳米以下的铜线每平方亳米5A,11-99平方亳米的铜线没平方亳米4A,100平方亳米以上的铜线每平方亳米3A,铝线那么在上面的数值后除以2,即一半。直流电的话，统一按照：铜线每平方亳米5A,铝线没平方亳米2.5A计算。板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。3、同一平面的导线应上下一致或前后一致，不能交*。当必须交*时，可水平架空跨越，但必须属于走线合理。4、布线应横平竖直，变换走向应垂直90°。5、上下触点假设不在同一垂直线下，不应采用斜线连接。6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。并做到同一元件、同一回路的不同接点的导线间距离保持一致。7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。8、布线时，严禁损伤线芯和导线绝缘。9、导线截面积不同时，这将截面积大的放在下层，截面积小的放在上层10、多根导线布线时(主回路)应做到整体在同一水平面或同一垂直面。11、如果线路简单可不套编码套管。导线的颜色标志：1、保护导线(PE)必须采用黄绿双色：2、动力电路的中线(N)和中间线(M)必须是浅蓝色：3、交流或直流动力电路应采用黑色：4、交流控制电路采用红色：5、直流控制电路采用蓝色：6、用作控制电路联锁的导线,如果是与外边控制电路连接,而且当电源开关：断开仍带电时,应采用橘黄色或黄色：7、与保护导线连接的电路采用白色：电缆简介电缆的类型非常多，按电压等级划分，有高压电缆、低压电缆；按使用对象划分，有电力电缆、通讯电缆、控制电缆等；按绝缘及保护层划分，有油浸纸绝缘铅包钢带铠装电缆、塑料电缆、橡皮电缆等等。现将工业中常用的几种电缆作一介绍：VV聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆；VLV聚氯乙烯绝缘、聚氯乙烯护套铝芯电力电缆。以上两种电缆适合于敷设在室内、隧道内及管道中，不能受机械外力作用。VV29聚氯乙烯绝缘、聚氯乙烯护套内钢带铠装铜芯电力电缆；VLV29聚氯乙烯绝缘、聚氯乙烯护套内钢带铠装铝芯电力电缆。以上两种电缆适合于敷设在地下，能承受机械外力作用；但不能承受大的拉力。VV39聚氯乙烯绝缘、聚氯乙烯内细钢丝铠装铜芯电力电缆；VLV39聚氯乙烯绝缘、聚氯乙烯内细钢丝铠装铝芯电力电缆。以上两种电缆适用于敷设在水中，能承受相当的拉力。以上6种电缆是工地上经常使用的全塑电缆，这些电缆的标准截面序列与普通线一致。VV、VLV型有一芯、二芯、三芯、四芯几种，标准截面一芯铜、铝芯分别为l800mm?、2.5800mm2;二芯铜、铝芯分别为l150mm2、2.5150mm2；三芯铜、铝芯分别为30Omm2、2.5300mm2;四芯铜、铝芯分别为4185mm2、4185mm20VV29、VLV29型也有一芯、二芯、三芯、四芯之分，其标称截面有：一芯时10-800mm二芯时4150mm2、三芯时4300mm2;四芯时4185mm20VV39、VLV39型额定电压为6KV,只有三芯标称截面为16300mm2.XV、XLV橡皮绝缘聚氯乙烯护套电力电缆（铜、铝芯）；XF、XLF橡皮绝缘氯丁护套电力电缆（铜、铝芯）。以上四种适用于敷设在室内隧道及管道中，不能承受机械外力作用。XV29、XLV29橡皮绝缘聚氯乙烯护套内钢带销装电力电缆。（铜、铝芯）适合于敷设在地下，能承受一定机械外力作用，但不能承受大的拉力。关于耐压温度：VV、VLV系列电缆适用于交流50HZ、额定电压6KV及以下固定敷设的输配电线路。其芯线的长期工作温度不超过+65°C,电缆敷设温度不低于0；XV、XLV、XF、XLF系列电缆用于交流50HZ、电压500及以下固定敷设的配电线路。电缆线芯的长期允许工作温度应不超过+65°C,敷设温度不低于-15。YQ轻型橡套电缆，连接交流电压250V及以下轻型移动电气设备；YQW轻型橡套电缆°连接交流电压250V及以下轻型移动电气设备，具有耐气候和一定的耐油性能。以上两种电缆的标称截面有0.3、0.5、0.7mm2三种，只有二芯和三芯两种。YZ中型橡套电缆，连接交流500V及以下各种移动电气设备；YZW中型橡套电缆，连接交流500V及以下各种移动电气设备，具有耐气候和一定的耐油性能。以上两种电缆的芯数分为二芯、三芯、四芯三种，标称截面有：0.5、0.75、1.0、1.5、2、2.5、46mm2OYC重型橡套电缆，连接交流500V及以下各种移动电气设备，能承受较大的机械外力作用；YCW重型橡套电缆，连接交流500V及以下各种移动电气设备，具有耐气候和一定的耐油性能。以上两种电缆有一芯、二芯、三芯、四芯四种，标称截面为L5120mm2.橡套电缆线芯长期允许工作温度为+65。YH、YHL系列为电焊机使用的铜、铝芯软线电缆，供电焊机二次侧与电焊钳间连接使用。额定工作电压为200V。线芯长期工作允许温度+65。标称截面为10l85mn分铜、铝芯二种。在一般的施工用电中，电缆可作为电源线、干线和支线，橡套电缆广泛应用于移动式电气设备，有时环境要求照明线路也采用橡套电缆。电线规格型号大全电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。电缆一般有2层以上的绝缘，多数是多芯构造，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成局部组成。BV-铜芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘软电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BV-105-铜芯耐热105度聚氯乙烯绝缘电线BV-ZR铜芯阻燃型聚氯乙烯绝缘电线BVR-ZR铜芯阻燃型聚氯乙烯绝缘软电线BVV-ZR铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVVB-ZR铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆BV-ZR-105铜芯耐热105阻燃型聚氯乙烯绝缘电线BVR-ZR-105铜芯耐热105阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆BVV-ZR-105铜芯耐热105°C阻燃型聚氯乙烯护套圆型电缆AV-ZR-105铜芯耐热105阻燃型聚氯乙烯绝缘安装电线AVR-ZR-105铜芯耐热105°C阻燃型聚氯乙烯绝缘安装软电线AV-ZR铜芯阻燃型聚氯乙烯绝缘安装电线AV-ZR铜芯阻燃型聚氯乙烯绝缘安装软电线RVB-铜芯聚氯乙烯绝缘平型连接软电线RVS-铜芯聚氯乙烯绝缘绞型连接软电线RVV-铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆（电线）RV-105-铜芯耐热105度聚氯乙烯绝缘连接软电线SYV：实心聚乙烯绝缘射频同轴电缆SYWV（Y）：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）.SYKV有线电视、宽带网专用电缆构造：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVVP屏蔽线：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压3OOV/3OOV2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量RVV护套线（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电开工具、仪表及动力照明AVVR聚氯乙烯护套安装用软电缆SBVVHYA数据通信电缆(室内、夕卜)用于通信及无线电设备的连接以及配线网的分线盒接线用RV、RVP聚氯乙烯绝缘电缆RVS.RVB适用于家用电器、小型电开工具、仪器、仪表及动力照明连接用电缆BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB音箱连接线(发烧线)KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP双绞线传输、数据及信息网UL2464电脑连接线VGA显示器线SYV同轴电缆无线通讯、播送、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP.SDFAVVP、SYFPY同轴电缆，电梯专用JVPV、JVPVP.JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电力电缆的选用一、型号1、护套及绝缘层材质。常见类型：VV(VLV)聚氯乙烯绝缘聚氯乙烯护套电力电缆VY(VLY)聚氯乙烯绝缘聚乙烯护套电力电缆YJV(YJLV)交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY(YJLY)交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV(VLV)类电缆导体运行最高额定温度为摄氏70度，短路时(持续时间小于5秒)最高温度不超过摄氏160度。YJV(YJLV)类电缆导体运行最高额定温度为摄氏90度，短路时(持续时间小于5秒)最高温度不超过摄氏250度。矿物绝缘电缆。氧化镁绝缘，铜或高温合金护套，运行最高额定温度摄氏250度，特殊用途类型；由于特殊用途电缆种类繁多，在此仅做简单介绍。用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作满意度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。用于油污染环境的丁晴复合物绝缘电缆，运行最高额定温度摄氏105度。用于经常移动环境的硅橡胶电缆，运行最高额定温度摄氏180度。此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。2、电压等级表示方法UOZU(Um)UO为导体对地电压，U为导体与导体之间电压。Um为使用设备的系统最高电压的最大值。其中，Uo按系统接地故障持续时间分为两类：第一类电缆-用于单相接地故障时间每一次一般不大于1分钟的系统，亦可用于最长不超过8小时，每年累计不超过125小时的系统；第二类电缆-用于接地故障时间更长的系统，或对电缆绝缘性能要求较高的场
