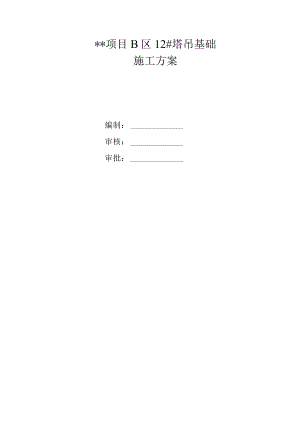

塔吊基础施工方案.docx
*项目B区12#塔吊基础施工方案编制：审核：审批：一、工程概况11、项目概况12、地质情况13、水文条件2二、编制依据2三、塔吊基础设计31、塔吊基础定位32、基础设计43、塔吊基础持力层设计要求6四、施工准备及计划71、技术准备72、人员准备73、材料计划表84、机械设备表85、进度计划表9五、塔吊基础施工91、承台施工92、电源配置和接地要求12六、质量保证措施15七、安全文明施工15八、计算书及附图16*项目B区12#塔吊基础施工方案一、工程概况1、项目概况*项目位于*项目位于湘潭市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为A、B两个地块，A地块主要为商业综合体、写字楼、酒店;B地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万M2,其中地上71.9万m2,地下16.7万m2。建设单位：*投资有限公司设计单位：*监理单位：*施工单位：*2、地质情况2.1 地形地貌原始地貌为剥蚀残丘，现场地已基本挖填方平整，整体场地标高由北往南分阶梯降低，标高在44.2-56.2m之间。2.2 地质构造和地层岩性拟建场地内埋藏地层自上而下依次描述如下：人工填土(Qml)(“”为地层编号，下同)：属素填土，为黄褐、红褐杂灰褐色，主要由粘性土组成，混杂少量砖块、碎石，局部含混凝土块，其硬杂质含量约5%,密实度不均匀，结构松散。层厚0.303.50m。第四系新近冲积(Q4al)粉质粘土：黄褐、灰褐等色，含少量砾石，软可塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。在311、318、321、322、338、347号钻孔遇见该层,层厚0.803.70m。粉质粘土：红褐、黄褐色夹灰白色斑纹，具花斑状结构，上部含少量黑褐色铁锌质氧化物结核，硬塑坚硬状态，摇振无反应，光泽反应稍有光滑，干强度中等,韧性中等。层厚Loo中20m。粉质粘土：黄褐、灰白色夹少量灰白色斑纹，下部含约1025%的中细砂和砾石，可塑硬塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。层厚0702.80m。砾砂：褐黄、褐等色，石英质，混约1020%左右的粘性土，下部含少量圆砾。湿饱和，稍密中密实状态。层厚0.806.50圆砾：黄褐、褐灰等色，石英质，呈亚圆形，粒径一般为220mm,不均匀含530%卵石，卵石粒径一般25cm最大IOCnb分选性较差，不均匀含少量粘性土，呈饱和，稍中密状态。在323、349352、360、361、368、369、371373号钻孔遇见该层，层厚0.804.30m。第四系残积（Qel）粘土：红褐色,夹少量灰白色斑块，系由泥质粉砂岩风化残积而成，原岩结构可辨，下部不均匀夹少量强风化岩块，可塑硬塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。所有钻孔均遇见该层，层厚0.50240mo强风化（Y3）粉砂质泥岩：大部分矿物成份已风化变质，节理裂隙极发育，岩芯呈碎块夹土状、饼状，岩块用手可折断，冲击钻进较困难，属极软岩，岩体完整程度为极破碎，岩体基本质量等级分类为V级。所有钻孔均遇见该层，层厚1.203.80mO中风化（丫2）粉砂质泥岩：部分矿物成分已风化变质，节理裂隙较发育，岩芯呈柱状、短柱状，冲击不可钻进，属极软岩，岩体完整程度为较完整，岩体基本质量等级分类为V级。所有钻孔均遇见该层，揭露厚度7.7020.4Onb层厚不详。3、水文条件杂填土层和粘性土层均为弱透水层，冲积圆砾为强透水层。其潜水主要赋存在圆砾中，受湘江水补给，水量较丰富。场地稳定地下水位埋深为6.908.60米，标高为59.2260.88米。二、编制依据序号类别名称编号1国标建筑地基基础工程施工质量验收规范GB50202-20022建筑工程施工质量验收统一标准GB50300-20133建筑基坑工程监测技术规范GB50497-20094建筑地基基础设计规范GB50007-20115混凝土结构工程施工规范GB50666-20116混凝土结构工程施工质量验收规范GB50204-20157混凝土强度检验评定标准GB50107-20108起重设备安装工程施工及验收规范GB50278-20109多丝大直径高强度低松驰预应力钢绞线GB/T31314-201410预应力混凝土用钢绞线GB/T5224-201411预应力筋用锚具、夹具和连接器GB/T14370-200712行标塔式起重机混凝土基础工程技术规程JGJ/T187-200913大型塔式起重机混凝土基础工程技术规JGJ/T301-201314混凝土预制拼装塔机基础技术规程JGJ/T197-201015无粘结预应力混凝土结构技术规程JGJ92-200416预应力筋用锚具、夹具和连接器应用技术规程JGJ85-201017预应力用液压千斤顶JG/T321-201118预应力用电动油泵JG/T319-201119施工现场临时用电安全技术规范JGJ46-201220建筑施工安全检查标准JGJ59-201121建筑起重机械安全监督管理规定建设部令第166号22地标湖南省建筑起重机械安全生产管理办法湘建建2009340号23其他*项目工程施工组织设计24*项目工程岩土工程勘察报告25*项目工程施工图26湖北江汉TC5610Z-6塔机说明书27现场踏勘及对工程的调查、了解情况28B区12#塔吊定位布置图三、塔吊基础设计1、塔吊基础定位综合考虑各种因素，我部将采用一台QTZ63(TC5610Z-6)型号塔吊，具体定位如下图：2、基础设计该塔吊主要针对本工程B地块C组团8#栋施工，塔吊安装高度约为IlO米,基础尺寸为：5000*5000*1350,混凝土强度等级C35。基础配筋为上下两层纵横向布置主筋C25200,拉筋C12400；采用承台基础（矩形板式基础）的形式作为塔吊的承重构件,地基为天然地基，承台基础下浇注100厚C15l垫层。基础图纸如下：67814ReinforcementbarBEmbeddedboltsM3912Packmq11Washer10GB/T41-2000NutM399Concrete8GB/T6170-2000NutM127GB/T93-1987SprmqWasher126GB/T5783-2000BoltM12×405Ealhmgcable4Earfhinqrod3Reinforcementbar的No代号CodeE温451891H3NO3ReinfOrcementbar用户自鲁ProndedWusersJl畀长1690Theunfoldedlengthis1690dm3、塔吊基础持力层设计要求根据地质勘察报告，塔吊基础以圆砾岩层为持力层，设计地基承载力是300kPa04、塔吊穿越结构措施1、12#塔吊基础位置位于车库结构之中，并穿越地下室顶板。在进行基础底板钢筋绑扎施工过程中，遇到承台部位要进行甩筋。2、12#塔吊基础位于S-6商铺底板位置，需对顶板部位进行留设洞口，为满足施工场地布局以及塔吊节部位拆除需要，留设洞口范围及做法如下：（1）塔吊底座部位尺寸大小为2000x2000,为满足拆除需要，故顶板洞口尺寸为3000x2400,详见下图。12#塔吊顶板洞口麒雕定位（2）塔吊四周框架梁需进行钢筋绑扎并碎浇筑，为了保证地下室顶板的有效防水，梁侧须进行预留楼板插筋并上翻500,并且梁侧部位进行预埋止水钢板,插筋须进行防锈处理。3、施工过程中须进行对该洞口周边进行防护，并张挂警示带，以防发生安全事故。四、施工准备及计划1、技术准备1.1 对施工人员进行安全和技术培训，对施工队组进行技术交底，加强队组的技术素质。1.2 分项工程开始前工程部对模板、木材、工字钢等用量进行仔细计划，并提交项目部相关部门审核后提前进场，进场后按项目部相关要求堆码整齐。2、人员准备序号工种人数备注1现场指挥22挖土机司机13放线工44钢筋工45碎工26电工17安装工18电焊工19土工23、材料计划表序号材料名称规格、型号数量1钢筋C25(HRB400)550m2钢筋C12(HRB400)850m3模板1220X2440X157张4方木50X100X6000若干5钢管48*3.0若干6螺杆12若干7钢板IOmm1m28碎C3535加9碎C155疗4、机械设备表序号设备名称数量备注1挖土机1台2钢筋切断机1台3钢筋弯曲机1台4电焊机1台5氧气、乙怏瓶各1套6振动机1台7振动棒1根8铁锹2把9安全帽一人/个10撬棍2根11钢筋加工机具（切断机、弯曲机等）1台1220吨吊车1辆13电焊机1台14混凝土运输车1辆16木工锯1台5、进度计划表工作内容塔基施工进度计划2015年8月1个工作B1个工作日1个工作日0.5个工作日1个工作07个工作0塔基施工准备工作定位放线基础挖槽基础砌砖抹灰回填垫层浇筑绑筋、螺栓预埋、验收、碎浇筑校养护五、塔吊基础施工1、承台施工1.1承台开挖采用挖机挖土，在桩基达到规定强度后进行。人工清理基槽,严禁超挖，应预留30Omm厚进行人工捡底。若超挖，用C15碎回填至垫层底。1. 2基槽清理完毕,进行钎探工作，当甲方及监理有关负责人员验槽合格后,进行垫层浇筑工作，用100厚C15素碎垫层原浆收光封闭塔机基础。塔吊翻邮模示意因1.3 四周待测量组放完线后，按如下图所示240mm砖胎模砌墙，四周用素土分层夯实。塔机基础砖胎膜砌筑1.4 砖胎膜内侧用20mm厚1：2.5水泥砂浆抹灰找平，底板用25mm厚1：2.5水泥砂浆抹灰找平。
