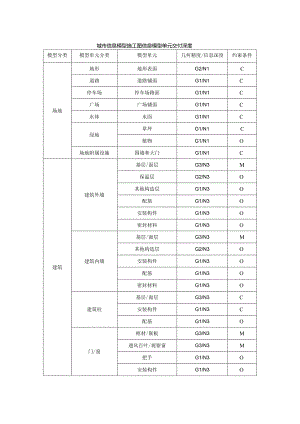

城市信息模型施工图信息模型单元交付深度.docx

城市信息模型施工图信息模型单元交付深度模型分类模型单元分类模型单元几何精度/信息深度约束条件场地地形地形表面G2/N1C道路道路铺面G1/N1C停车场停车场路面G1/N1C广场广场铺面G1/N1C水体水面G1/N1C绿地草坪G1/N1C植物G1/N1O场地附属设施围墙和大门G1/N1C建筑建筑外墙基层/面层G3/N3M保温层G2/N3O其他构造层G1/N3O配筋G1/N3O安装构件G1/N3O密封材料G1/N3O建筑内墙基层/面层G3/N3M其他构造层G2/N3O安装构件G1/N3O配筋G1/N3O密封材料G1/N3O建筑柱基层/面层G3/N3C安装构件G1/N3C配筋G1/N3O门/窗框材/嵌板G3/N3M通风百叶/观察窗G3/N3M把手G1/N3O安装构件G1/N3O模型分类模型单元分类模型单元几何精度/信息深度约束条件屋顶基层/面层G3/N3M保温层G3/N3M防水层G1/N3O保护层G1/N3O建筑屋顶檐口G1/N3O配筋G1/N3O安装构件G1/N3O密封材料G1/N3O楼/地面基层/面层G3/N3M保温层G2/N3O防水层G2/N3O配筋G1/N3O安装构件G1/N3O幕墙嵌板G3/N3M主要支撑构件G2/N3C支撑构件配件G1/N3O密封材料G1/N3O安装构件G1/N3O顶棚板材G3/N3M主要支撑构件G2/N3C支撑构件配件G1/N3O安装构件G1/N3O密封材料G1/N3O楼梯梯段/平台/梁G3/N3M栏杆/栏板G2/N3C防滑条G2/N3O配筋G1/N3O安装构件G1/N3O模型分类模型单元分类模型单元几何精度/信息深度约束条件运输系统主要设备G2/N3O附属配件G1/N3O安装构件G1/N3O坡道/台阶基层/面层G3/N3M其他构造层G2/N3C栏杆/栏板G2/N3C防滑条G1/N3O建筑散水与明沟基层/面层G3/N3M其他构造层G2/N3O配筋G1/N3O安装构件G1/N3O栏杆扶手G3/N3M栏板/护栏G3/N3C主要支撑构件G2/N3C支撑构件配件G1/N3O安装构件G1/N3O密封材料G1/N3O雨篷基层/面层/板材G3/N3M主要支撑构件G3/N3C支撑构件配件G2/N3O安装构件G1/N3O密封材料G1/N3O阳台、露台基层/面层G3/N3M其他构造层G1/N3O配筋G1/N3O安装构件G1/N3O密封材料G1/N3O压顶基层/面层G3/N3M其他构造层G1/N3O配筋G1/N3O安装构件G1/N3O模型分类模型单元分类模型单元几何精度/信息深度约束条件密封材料G1/N3O变形缝填充物G1/N3O盖缝板G1/N3O安装构件G1/N3O密封材料G1/N3O室内构造基层/面层/嵌板G3/N3M装饰板G1/N3O支撑构件/龙骨G1/N3O建筑室内构造其他构造层G1/N3O装饰物G1/N3O安装构件G1/N3O密封材料G1/N3O装饰设备/灯具设备G2/N3O安装构件G1/N3O设备接口及配件G1/N3O指示标志G1/N3O家具家具G2/N3O安装构件G1/N3O室内绿化与内庭绿植/水景G2/N3O陈设/装饰物G2/N3O安装构件G1/N3O设备安装孔洞孔洞G2/N3O保护层G1/N3O预埋件G1/N3O密封材料G1/N3O各类设备基础基层/面层G2/N3M其他构造层G1/N3O安装构件G1/N3O配筋G1/N3O模型分类模型单元分类模型单元几何精度/信息深度约束条件地下防水构造防水层G3/N3O保护层G2/N3O其他构造层G1/N3O配筋G2/N3O安装构件G2/N3O密封材料G2/N3O建筑空间区域/区域组合G1/N3O结构基础独立基础G2/N2C条形基础G3/N3C筏板基础G3/N3C桩基础G3/N3C各类设备基础G3/N3C防水板G3/N3C承台G3/N3C锚杆G3/N3C挡土墙G3/N3C排水沟、集水坑G3/N3C混凝土结构混凝土梁G3/N3C混凝土板G3/N3C混凝土柱G3/N3C混凝土墙G3/N3C混凝土斜撑G3/N3C节点G3/N3C预埋件、洞口、套管（落实）G3/N3O钢结构钢梁G3/N3C钢柱G3/N3C钢结构钢骨梁G3/N3C模型分类模型单元分类模型单元几何精度/信息深度约束条件钢骨柱G3/N3C钢结构杆件G3/N3C钢橡条G3/N3C拉索G3/N3C楼承板G3/N3C钢支撑G3/N3C节点G3/N3C预埋件G3/N3O木结构-G3/N3C砌体结构砌体结构G3/N3C底框结构G3/N3C坡道楼梯-G3/N3C给水排水供水设备水箱G3/N3C加压设备G2/N2O热水器G2/N2O换热器G2/N2O太阳能集热设备G2/N2O热水机组G2/N2O热泵机组G2/N2O排水设备提升设备G2/N2O隔油设备G2/N2O水处理设备软化水设备G2/N2O过滤设备G2/N2O膜处理设备G2/N2O水处理设备地下水有毒物质去除设备G2/N2O消毒设备G2/N2O冷却塔冷却塔G2/N2O模型分类模型单元分类模型单元几何精度/信息深度约束条件消防设备消防水泵G2/N2C高位消防水箱G2/N2C稳压泵G2/N2C消防增压稳压给水设备G2/N2C消防水泵接合器G2/N2C消火栓G2/N2C喷头G2/N2C报警阀组G2/N2O水流指示器G2/N2O试水装置G2/N2O减压孔板G2/N2O大空间智能型主动喷水灭火装置G2/N2O固定消防炮G2/N2O给水排水消防设备细水雾灭火设备G2/N2O气体灭火设备G2/N2O泡沫灭火设备G2/N2O消防器材G2/N2O消防水池G2/N2O管道和管道附件管道G2/N2M阀门G2/N2M仪表G2/N2M过滤器G2/N2O旋流防止器G2/N2O吸水喇叭口G2/N2O波纹补偿器G2/N2O可曲挠橡胶接头G2/N2O金属软管G2/N2O模型分类模型单元分类模型单元几何精度/信息深度约束条件存水弯G2/N2O清扫口G2/N2O检查口G2/N2O通气帽G2/N2O雨水斗G2/N2O套管G2/N2O支吊架NlO卫浴装置卫浴装置G2/N2O构筑物构筑物G2/N2C供暖通风与空气调节冷热源设备冷水机组G2/N2O漠化锂吸收式机组G2/N2O换热设备G2/N2O热泵G2/N2O锅炉G2/N2O单元式热水设备G2/N2O蓄热蓄冷装置G2/N2O供暖通风与空气调节水系统设备冷却塔G2/N2O水泵G2/N2C膨胀水箱G2/N2O自动补水定压装置G2/N2O软化水器G2/N2O集分水器G2/N2O供暖系统散热器G2/N2O暖风机G2/N2O热空气幕G2/N2O空气加热器G2/N2O通风、除尘及防排烟设备风机G2/N2O换气扇G2/N2C模型分类模型单元分类模型单元几何精度/信息深度约束条件风幕G2/N2C除尘器G2/N2O空气调节设备组合式空调机组G2/N2O新风热交换器G2/N2C新风处理机组G2/N2C风机盘管G2/N2C变风量末端G2/N2O多联式空调机组G2/N2C房间空调器G2/N2C单元式空调机G2/N2C冷热源设备冷冻除湿机组G2/N2C加湿器G2/N2O精密空调机G2/N2O空气净化装置G2/N2O管路及管路附件管道G2/N2M风管G2/N2M阀门G2/N2M集气罐G2/N2O供暖通风与空气调节管路及管路附件热量表G2/N2O消声器G2/N2O补偿器G2/N2O仪表G2/N2O管道支撑件G2/N2O设备隔振G2/N2O其他G2/N2O风道末端风口G2/N2O建筑电气配变电所配变电所布置G2/N2M10(6)kV配电装置G2/N2M模型分类模型单元分类模型单元几何精度/信息深度约束条件配电变压器G2/N2C低压配电装置G2/N2C电力电容器装置G2/N2C
