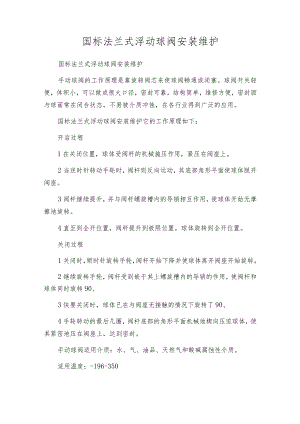

国标法兰式浮动球阀安装维护国标法兰式浮动球阀安装维护手动球阀的工作原理是靠旋转阀芯来使球阀畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。国标法兰式浮动球阀安装维护它的工作原理如下：开启过程1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。关闭过程1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90、3快要关闭时，球体已在与阀座无接触的情况下旋转了90、4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到密封。手动球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196-350驱动方式：手动、气动、电动、液动等。公称通径：DN15-250l2"10"一、国标法兰式浮动球阀安装维护注意事项为了安全，在阀门从管线上拆下或分解之前必须注意下述事项:在拆卸阀门时，手不能接触阀门内腔。遥控操作的阀门随时都会关闭而伤害操作人员。应了解管道内的介质，如果有疑问，可向有关人员核实。接触介质时应按照常规要求穿上防护衣或佩戴相应装备。阀门和管道泄压时，在阀门从管道上取下来之前打开阀门，把可能留在阀门内的压力排空，使阀门处于开启位置。取下阀门后和分解之前，将阀门垂直放置，反复地开闭阀门，把残余介质排出。密封座和阀体额定值安全和正确地使用该类阀门主要取决于密封座和阀体的额定值。应了解铭牌上的额定值。该类阀门有许多密封座材料供选择，有些密封座材料的额定值小于阀体额定值。阀体和密封座的整体额定值还有赖于阀门的类型、规格、密封座材料、螺栓材料和稳定，使用阀门的工况条件不能超过这些额定值。二、国标法兰式浮动球阀安装维护安装阀门处于开启位置。阀门允许流体从任一侧流入。为确保安装良好，要按照标准的管路传输实际情况安装。使用相应规格的法兰螺栓，拧紧法兰螺栓时应按照垫片生产商的要求。安装时如发现阀杆密封处有渗漏，这是因为在阀门运输中受到较大温度变化，按照“维修”部分中所述对填料进行简单调整即可恢复密封。三、国标法兰式浮动球阀安装维护维修常规维修保养要求定期检查确保阀门运行良好。日常维修保养包括定期拧紧压盖螺栓，使阀杆密封的磨损得到补偿。大修包括更换密封座和填料等。可购买维修包，并参考下面“拆卸”和“装配”方法进行更换。维修备件包标准的维修备件包，包括密封座、阀杆密封以及PTFE密封垫。四、国标法兰式浮动球阀安装维护拆卸将球阀右阀体法兰朝下固定在工作台上，转动阀杆使球阀处于关闭状态。旋下连接法兰螺母，取下左阀体。从有阀体内腔取出球体（注意球体勿碰伤）。从左阀体和右阀体巾取出密封座。卸下阀杆挡同和扳手。旋下压盖与两螺栓，卸下定位块和压盖。将杆从右阀体内腔取出。从口内取出4只填料（上填料1只，中填料2只，下填料1只）。从右阀体取下密封垫。从阀杆上卸下止推垫片，从压盖里取下上衬套。检查所有零件是否损坏、碰伤和腐蚀。调换密封垫及损坏、磨损或腐蚀零件，修光碰伤零件。五、国标法兰式浮动球阀安装维护装配所有金属零件均用无油清洗剂清洗干净。装配右阀体和左阀体上的密封座。将止推垫片放入阀杆上。将右阀体法兰朝下固定在工作台上，把阀杆从右阀体内腔装入填料孔内，然后装入一组填料（共4只）。将上衬套装入压盖内，把压盖装入中口，预紧两螺栓。转动阀杆，使阀杆端部扁身同通道一致，然后把球体上凹槽对准阀杆扁身，将球体放入右阀体内。将密封垫装入右阀体上，装上左阀体，转动阀杆使球体处于开启位置，然后预紧连接法兰上相对的螺母。转动阀杆启闭球阀数次，使球体处于开启位置，拧紧连接法兰全部相对螺母，然后启闭球阀数次，在启闭过程中感觉应灵活，无卡阻现象。将阀杆装上定位块，卡上轴用挡圈，并将球阀处于全开或全闭状态。六、国标法兰式浮动球阀安装维护带执行装置的球阀维修使用阀门部分参照阀门产品使用说明书。执行机构（电动、气动和蜗轮驱动等）参照执行机构使用说明书。国标法兰式浮动球阀安装维护使用维修安装注意事项：a.转动蜗轮驱动装置在开启或关闭时，球体是否处于全开或全闭状态，指示器是否处于开启或关闭位置。产品出厂时已调整好，用户一般不应再进行调整。b.蜗轮驱动装置转动时应轻、灵活，无卡阻现象。蜗轮驱动装置维修：a.蜗轮驱动装置转动时不灵活。打开盖板检查蜗轮、蜗杆是否磨损及损坏，如有损坏及时调换蜗轮和蜗杆，经清洗干净后，蜗轮和蜗杆涂润滑脂，然后进行装配。b.在开启或关闭时与指示器开关位置不相符，调整指示器及蜗轮调节螺钉，使启闭与指示器启闭相符。如何选择合适的国标法兰式浮动球阀安装维护1.根据介质选择：不同的介质对阀门的材料和密封垫有不同的要求，因此应根据介质的性质选择合适的法兰式球阀。2.根据压力选择：阀门的材质和结构需要根据压力的大小进行选择，以确保阀门的安全性和可靠性。3根据流量选择：流量大小也是选择法兰式球阀的重要考虑因素之一，应根据实际的流量情况选择合适的阀门。总之，法兰式球阀作为一种在工业管道中广泛应用的阀门，具有结构简单、密封性好、操作方便等优点，为工业生产提供了重要的。在选择合适的法兰式球阀时，需要根据介质、压力和流量等因素进行综合考虑，以确保阀门的安全性和可靠性。
