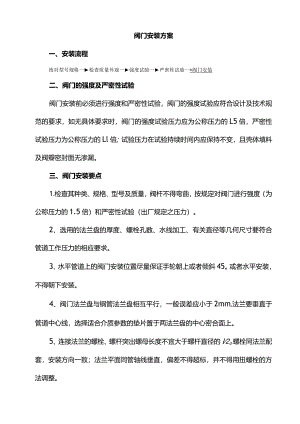

阀门安装方案一、安装流程核对型号规格一检查质量外观一强度试验一严密性试验一*阀门安装二、阀门的强度及严密性试验阀门安装前必须进行强度和严密性试验，阀门的强度试验应符合设计及技术规范的要求，如无具体要求时，阀门的强度试验压力应为公称压力的L5倍，严密性试验压力为公称压力的Ll倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。三、阀门安装要点1.检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行强度（为公称压力的1.5倍）和严密性试验（出厂规定之压力）。2、选用的法兰盘的厚度、螺栓孔数、水线加工、有关直径等几何尺寸要符合管道工作压力的相应要求。3、水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45。或者水平安装，不得朝下安装。4、阀门法兰盘与钢管法兰盘相互平行，一般误差应小于2mm,法兰要垂直于管道中心线，选择适合介质参数的垫片置于两法兰盘的中心密合面上。5、连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的l2o螺栓同法兰配套，安装方向一致；法兰平面同管轴线垂直，偏差不得超标，并不得用扭螺栓的方法调整。6、安装阀门时注意介质的流向，水流指示器、止回阀、减压阀及截止阀等阀门不允许反装。阀体上标示箭头，应与介质流动方向一致。7、螺纹式阀门，要保持螺纹完整，按介质不同涂以密封填料物，拧紧后螺纹要有3扣的预留量，以保证阀体不致拧变形或损坏。紧靠阀门的出口端装有活接，以便拆修。安装完毕后，把多余的填料清理干净。
