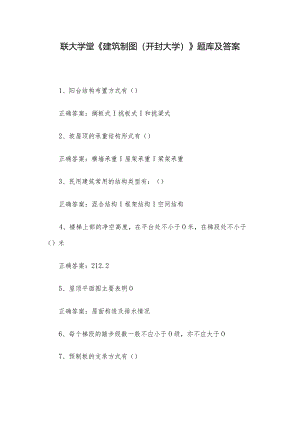

联大学堂《建筑制图（开封大学）》题库及答案.docx

联大学堂建筑制图（开封大学）题库及答案1、阳台结构布置方式有（）正确答案：搁板式I挑板式I和挑梁式2、坡屋顶的承重结构形式有（）正确答案：横墙承重I屋架承重I梁架承重3、民用建筑常用的结构类型有：（）正确答案：混合结构I框架结构I空间结构4、楼梯上部的净空高度，在平台处不小于O米，在梯段处不小于（）米正确答案：212.25、屋顶平面图主要表明O正确答案：屋面构造及排水情况6、每个梯段的踏步级数一般不应小于O级，亦不应大于O7、预制板的支承方式有（）正确答案：板式I梁板式8、为增加墙体的整体稳定性，提高建筑物的刚度，砌墙中可设构造（）正确答案：柱I圈梁9、房屋的定位包括平面定位和竖向定位，其中平面定位主要采用（），竖向定位主要采用O正确答案：定位轴线I标高定位10、建筑由哪些主要组成部分构成？正确答案：基础I墙体和柱I屋顶11、梁平面表示法中，8T00（4）/150（2）表示什么含义？正确答案：直径为8的1级钢I100mm四肢箍1150mm双肢箍12、建筑的次要组成部分？正确答案：阳台I台阶I散水I通风道13、什么是功能分区及其功能分区的原则？14、能有效防止不均匀沉降的基础形式是哪种？正确答案：筏式基础15、屋顶的形式取决与什么？正确答案：屋面材料I承重结构形式16、现代主义建筑的设计原则有哪些？正确答案：重视功能I造型简洁I反对多余装饰17、耐火等级标准主要根据房屋主要构件的什么来确定?正确答案：燃烧性能I耐火极限18、房屋施工图的分类？正确答案：总平面图I平面图I立面图I剖面图I详图19、框架结构中，墙是O柱是O正确答案：不承重构件I承重构件20、人工地基加固方法有哪些？正确答案：压实法I换土法I打桩法21、施工图按工种分类，根据其内容和作用的不同一般可分为？正确答案：建筑施工图I结构施工图I设备施工图22、何为建筑详图？正确答案：详细表达I建筑节点及建筑构I比例23、建筑详图有哪几种常用图样？正确答案：楼梯详图I门窗详图I外墙身详图I卫生间详图24、图样上标注直线尺寸是如何规定的？正确答案：尺寸界线I尺寸线I尺寸起止符号I尺寸数字25、何为阶梯剖面图？正确答案：两个或两个以上I阶梯剖I剖切面剖切形体26、建筑标准平面图的基础内容？正确答案：层次I图名I比例27、何为全剖面图？正确答案：整个切开28、组合体的尺寸种类有哪些？29、新的建筑方针是什么？正确答案：适用I安全I经济I美观30、指北针的规定画法和用途？正确答案：方向向北I圆用细实线I直径为24三宽度为3mm确定房屋的朝向31、与三个投影面都倾斜的直线，称为（）正确答案：一般位置直线32、与H面垂直的直线称为（）正确答案：铅垂线33、与V面平行的直线称为O正确答案：正平线34、如果空间点的位置用A（x,y,z）形势表示，那么它的H面投影的坐标应为O正确答案：a（x,y,0）35、平行于一个投影面，倾斜于另两个投影面的直线，称为（）正确答案：正投影法I图形37、按功能材料分，高层建筑结构类型主要有哪几种？正确答案：混凝土结构I钢结构I钢和混凝土的混合结构型式。38、设沉降缝的目的是什么？正确答案：设沉降缝的目的是避免不均匀沉降的影响39、主视图正确答案：前向后I投射40、构成形体最基本的几何元素是O正确答案：点41、投影面展开之后，V,W两个投影上下对齐，这种关系称为正确答案：高平齐42、投影法中规定空间点选用字母是应O正确答案：大写字母43、组合体正确答案：形式组合I物体44、基本视图正确答案：基本投影面I投射I视图45、俯视图正确答案：上向下I投射46、投影面展开之后，W,H两个投影都反映形体的宽度，这种关系称为（）正确答案：宽相等47、框架结构定义及优点、缺点及其适用范围如何？正确答案：梁柱杆系构件构成I承重结构体系I水平荷载48、在W面上得到的正投影图叫O正确答案：侧面投影图49、框架结构的破坏机理是什么？正确答案：极限承载力I破坏50、在V面上得到的正投影图叫O正确答案：截切I相交52、V面是指O正确答案：正立投影面53、H面是指O正确答案：水平投影面54、在H面上得到的正投影图叫O正确答案：水平投影图55、正等轴测图正确答案：空间直角坐标系|35度16分56、斜二轴测图正确答案：伸缩系数q=0.557、W面是指O正确答案：侧立投影面58、高层结构剪力墙设计中，剪力墙的布置应满足什么要求？正确答案：高宽比限制59、轴测投影正确答案：新投影面I投影I轴测投影60、高层建筑结构的工作特点有哪些？正确答案：整体工作性能I水平作用61、形成物体的最基本几何元素包括O正确答案：点I直线I平面62、由相互平行的投射线所产生的投影称为O正确答案：水平投影63、由一点放射的投射线所产生的投影称为O正确答案：中心投影64、在制图中，形成投影的方法称为O正确答案：投影法65、在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子O正确答案：表面I平面I曲面67、什么是延性系数？正确答案：Du/Dy68、平面立体正确答案：表面I平面69、在制图中，把光线称为O正确答案：投影线70、一般位置平面正确答案：投影面I倾斜71、在制图中，把承受影子的面称为（）正确答案：投影面72、幅面代号为AO的图纸长、短边尺寸分别是正确答案：1189mm841mm73、在制图中，把光源称为O正确答案：投影中心74、侧平面正确答案：平行于W面75、投影面垂直线正确答案：垂直I平行I直线76、尺寸标注时，第一道道尺寸各自表示的什么内容？正确答案：细部尺寸I定位尺寸I门窗洞口尺寸77、房屋建筑图分为哪几类？正确答案：建筑施工图I结构施工图I设备施工图I装饰施工图78、建筑施工图又可细分为哪些图纸？正确答案：设计总说明I总平面图I建筑平面图I立面图和剖面图I详图79、水平面正确答案：平行于H面80、多道抗震防线的含义和目的是什么？81、图纸上的字体应用O体表示，高度应不小于（）mm正确答案：长仿宋|3.582、断面图的处理方式有（）、（）、O三种正确答案：移出断面图I重合断面图I中断断面图83、针对建筑形体的不同特点和要求，剖面图的处理方式有（）、（）、（）、（）和（）五种正确答案：全剖面I半剖面I阶梯剖面I局部剖面I旋转剖面84、正平面正确答案：平行于V面85、剖切符号中的剖切位置线用O表示，长度为Ommo投射方向线用（）表示，长度为Omm正确答案：粗实线|6IOl粗实线4686、建筑形体的三种尺寸分别为O尺寸、（）尺寸和O尺寸正确答案：定形I定位I总87、楼梯详图包括哪几种基本图样？88、图纸的幅面的简称是（）正确答案：图幅89、绝对标高和相对标高是制图中常用的两种标高形式，它们的零点分别用什么表示？正确答案：山东省青岛黄海平均海平面I房屋底层室内主要地面90、焊缝代号中的引出线由O和O组成。正确答案：箭头线I基准线91、一般位置直线正确答案：倾斜位置I直线92、交叉二直线正确答案：不平行I不相交93、钢筋混凝土构件详图中的配筋图又分为（）、（）、O正确答案：立面图I断面图I钢筋详图94、投影面平行线正确答案：直线I平行I正面95、在结构平面图中配置双层钢筋时，顶层钢筋的弯钩应O或正确答案：向右I向下96、焊缝代号主要由（）、（）、O组成。正确答案：图形符号I补充符号I引出线97、展开图正确答案：立体表面I展开98、标高投影正确答案：数字标注I高度99、楼梯的基本组成是什么？正确答案：梯段I平台I栏杆I扶手100,虚线的画和间隔应保持长短一致，画长约Omm,间隔约为（）mm。单点长画线和双点长画线的画长约为（）mm。正确答案：360.5l1520IOk尺寸线和尺寸界线应用（）线绘画；尺寸起止符号应用O线绘画，其倾斜方向应与尺寸界线成顺时针O角。正确答案：细实I中粗短斜|45102、幅面代号为Al的图纸长、短边尺寸分别是O正确答案：841mm1594mm103、图样上的尺寸由（）、（）、O和（）组成正确答案：尺寸线I尺寸界线I尺寸起止符号I尺寸数字104、指北针用（）线表示，圆的直径宜为Omm,指针尾部宽度宜为Omm正确答案：细实243105、标高投影图正确答案：高程数值I单面正投影106、轴测投影图正确答案：将物体向某单一投影107、多面正投影图正确答案：相互垂直投影面进行正投影108、简述基础按构造型式的几种分类？正确答案：独立柱基础I桩基础I筏板基础109、现浇钢筋混凝土楼板有什么特点？正确答案：整体性好I刚度好I利于抗震110、在钢筋详图中，箍筋的尺寸是指O尺寸，弯起钢筋的高度尺寸是指O尺寸正确答案：里皮I外皮Ilk索引符号的圆直径为Omm,以O实线绘制正确答案：o细112、两直线相交的交点个数是O个正确答案：1113、简述柔性防水屋面应特别注意的屋面节点部位是指哪些部位？正确答案：泛水I屋面檐口I雨水口I变形缝I管道114、A2图纸的幅面大小为（）。正确答案：420mm×594mm115、详图符号的圆直径为Omm,以O实线绘制正确答案：14fi116、定位轴线采用O线表示，轴线编号的圆圈用（）线，直径为()mmo正确答案：细单点长画线I细实810117、类似性正确答案：小于实长118、积聚性正确答案：积聚成一点119、现浇钢筋混凝土楼梯有几种结构形式？正确答案：现浇梁承式I现浇梁悬臂式I现浇扭板式120、真实性正确答案：反映实长121、钢筋混凝土构件详图，一般包括（）、（）、O及钢筋表。正确答案：钢筋I水泥I混凝土122、配置在钢筋混凝土构件中的钢筋，按其作用分（）、（）、（）、Oo正确答案：受力筋I箍筋I架立筋I分布筋123、投影法分为（）、平行投影法；其中的平行投影法有分为（）、正确答案：中心投影I斜投影I正投影124、房屋施工图分为（）施工图、O施工图和O施工图正确答案：建筑I结构I设备125、一般房屋中把反映建筑物主要出入口的立面图称为（），其背后的立面图称为（）。正确答案：正立面I背立面126、投影法正确答案：预设I平面I物体图形127、投影面正确答案：光源Sl投射中心I预设I平面128、砖混结构的抗震构造措施主要有哪些？正确答案：构造柱和圈梁I加厚墙体129、什么是基础埋置深度？影响基础埋深的因素有哪些？正确答案：用途I构造130、点、直线、平面的正投影图不包括以下哪种特性。（）A.类似性B.全等性C.积聚性D.对称性正确答案：D131、勒脚是墙身接近室外地面的部分，不用的材料有OA.混合砂浆B.水泥砂浆C.纸筋灰D.膨胀珍珠岩正确答案：ACD132、现浇钢筋混凝土楼板的特点不是OA.施工简便B.整体性好C.工期短D.不需湿作业正确答案：ACD133、图幅代号为A3的图框尺寸（单位：mm）为：（）A. 210X297B. 297X420C. 420X594
