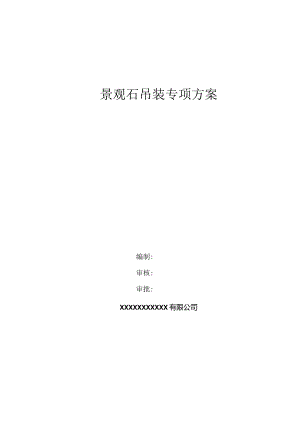

景观石吊装专项方案.docx
景观石吊装专项方案编制:审核:审批:XXXXXXXXXXX有限公司XXXX年XX月第一章工程概况11.1 工程简介11.2 施工目标1第二章施工方案编制依据2第三章施工计划2第四章施工准备24.1 施工前组织准备24.2 施工人员及机具配置计划4第五章施工方案55.1 施工方法概述55.2 施工准备55.3 景观石进场路线65.4 景观石吊装65.5 相关计算95.6 吊车作业注意事项175.7 汽车吊参数表20第六章质量及安全技术要求25第七章安全保障措施26第八章应急救援预案28第一章工程概况1.1工程简介工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：建设地点：工程质量要求：国家验收规范合格标准工程内容：景观石卸车、吊装就位景观石主要参数：序号名称规格单重数量备注1景观石长12m*高2m*厚Im60t11 -2施工目标D质量管理目标 确保本工程一次合格率100%； 确保顾客满意率100%; 确保合同履约率100%。2）职业健康安全目标 杜绝因工死亡、火灾、设备、环境、物损等重大事故； 兑现对用户和社会的承诺，杜绝发生严重影响企业品牌的不良行为; 通过各阶段安全、卫生检验，合格率100%o3）环境管理目标 达到“安全文明施工样板工地”现场环境管理要求；不发生对环境因素不良的行为。第二章施工方案编制依据本方案根据相关规范、设计图纸及现场实际情况编制，所有规范遵循最新版本的要求：1 .住房城乡建设部令第37号；2 .起重机安全操作规程BS7121-3-2000；3 .重要用途钢丝绳GB8918-2006；4 .起重机钢丝绳保养、维护、检验和报废（GB/T5972-2016）；5 .起重机手势信号GB5082-2019；6 .建筑机械使用安全技术规程JGJ332012；7 .厂家提供的组件布置图、重量及外形尺寸等资料；8 .现场踏勘后的调查资料；9 .100T汽车吊的使用说明书以及机械性能表。第三章施工计划根据甲方确定的开工时间，我公司及时对景观石进行卸车、吊装、就位等相关工作。预计施工总天数为1天。第四章施工准备4.1 施工前组织准备施工准备工作是为了保证工程顺利开工和施工活动正常进行而必须事先做好的各项准备工作。它是施工程序中的重要环节，不仅存在于开工之前，而且贯穿在整个施工过程之中。为了保证工程项目顺利地进行施工，必须做好施工准备工作。（1）认真编制吊装施工方案,经各方审核确认可靠后方可进行设备的吊装工作。（2）组织吊装施工员工进行上岗前的安全培训与吊装技术安全交底，使所有参加施工的人员明确施工内容及施工方法，使其牢固树立安全第一思想，杜绝安全事故的发生。所有特种作业人员必须持证上岗。（3）对所进场吊车进行报验、组织吊装施工所需要的机索具进场并对其规格、型号及完好性、安全性等进行必要的复核，使其能够满足施工的需要，杜绝有安全隐患的机索具在现场使用。（4）现场成立设备吊装领导小组，在吊装过程项目部负责人要现场组织指挥，安全员现场监督整个吊装过程，确保设备吊装有序进行和安全。项目部提前做好安全防护措施确保施工人员人生安全。在吊装过程中认真操作防止损坏建筑物和其他设施。4.2 施工人员及机具配置计划4.2.1人员计划工种单位数量备注1项目负责人名12安全员名13起重工名24吊车司机名25司索工名26辅助工名4合计名124.2.2机具准备序号名称型号规格单位数量备注1汽车吊STC1000/100T辆2吊装2钢丝绳6x37+FC-1770-60mmL=12m根2吊装3吊索（尼龙绳）12根4用作缆风绳4对讲机个2吊装通讯5枕木个若干6路基箱2mx2mx0.4m片8支腿加强7棉毯片若干景观石保护施工机具使用前的质量检验要求：（1）吊装机械必须确保发动机无故障，输出功率能达到规定的最大值。（2）运输机械发动机应无故障，无漏油制动，转向系统灵敏有效。拖挂连接装置应无裂纹，无松动，锁紧装置齐备有效，拖挂转盘转动灵活。（3）起吊钢绳选配使用的规格应符合标准，其起吊安全系数K应为6-9.钢绳经外观检查应无断股，无严重扭拆，无严重锈蚀.绳扣的长度比符合标准，穿扎符合规范。（4）选配的卸扣经外观检查应无裂纹，无变形，栓扣螺纹无滑牙，拧动自如无卡死。4.2.3劳保护具准备序号名称单位数量备注1安全警戒带米3002手套付123安全帽顶12保证每人一顶4灭火器瓶25防砸鞋双12保证每人一双6医药箱套17荧光背心个28安全带条2第五章施工方案5.1 施工方法概述景观石到场地后，我公司负责景观石的卸车、吊装及就位工作。我公司计划投入两台三一100T汽车吊合抬完成吊装作业。5.2 施工准备（1）垫铁板：吊车进入吊装位置需要铺钢铁板（4m*2.2m*20mn）8块。5.3 景观石进场路线运输车辆自大门进入医院内。根据景观石的安装位置，车辆就近停放在景观石基础旁的吊装作业区内。景观石运输前，要先规划好吊装区域，清理现场障碍，地基处理要求平整、坚实，符合吊装及运输要求。吊装区域根据需要支腿下方铺设路基箱或铁板，规格不小于2m*2m*0.211b以减小吊车支腿对地面的压强。行车道路需按吊装单位要求修整：直线道路宽度不应小于3m,坡度不应大于15°,平面不应有坑径大于35cm,深度大于5cm,车辆转弯半径不应小于12m。5.4 景观石吊装5.4.1 施工步骤1、技术交底，所有施工人员明白施工任务、施工步骤及存在的安全隐患；2、所有准备工作已完成并经核实满足作业要求；3、所有工装、机具准备完成并经核实满足作业要求；4、100t汽车吊进场、就位一支起支腿，伸出吊臂，检验吊臂操作空间是否满足要求，各支腿下铺设2mx2mx400mm一块铁板；5、运输车及景观石进场，停靠在起吊作业点（见吊机站位图）；6、另一台100t汽车吊进场、就位一支起支腿，伸出吊臂，检验吊臂操作空间是否满足要求，各支腿下铺设2mx2mx300mm一块路基板；7、两台吊机各使用一根钢丝绳兜抬景观石，景观石与钢丝绳之间应使用棉毯隔离；8、吊索具悬挂无误后进行试吊：在起重指挥员的指令下缓慢提升吊钩，提升设备20Omn1,车辆驶离。静止1分钟，静态观察吊装的各关健部位是否安全可靠。（例：吊车支腿支撑及地面情况，吊车起吊的自锁装置情况，吊绳的挂扎情况,等等）;9、在起重统一指挥下，旋转吊臂下大钩；10、调整景观石定位；11完成吊装，吊机撤离。汽车吊支腿将支在铺设的钢板上，支腿间距8mx7.8m,结构立柱南北向间距8.4m,东西向间距8mo-+÷+ 十 y + 十丁十 + +¥±+/+ g/ + - 4+¥ R +<+y+¥ 方 +,/J，+*+ + *+：；+ Sf宵 4 然+：+J/ + 1空.+ + 直!OOO/小V=路选箱J十,+ + + + 4+上翅管劈M11271-支艇位/失板上 4IF-l4-<+ +i'Nnr11197 一5吊机平面图5.5相关计算5. 5.1吊装工况及能力校核A三一IoOT汽车吊选用工况：40.2吨配重，支腿全伸，360°回转；作业幅度10米，臂长16.4米，主臂起吊高度约15.8米，安全荷载46T>100T吊车吊装能力校核：P=(G2)J+g其中，P为100T汽车吊所受的载荷；G为设备重量G=60tg吊钩及钢丝绳重量g=0.95tJ为偏载系数，取09由上可知，P=(60/2)/0.9+0.95=34.3T本方案中选择100T汽车吊的吊装安全荷载分别为Q=46TQ>P因此，选用IOoT汽车吊，在此工况下满足吊装要求。钢丝绳计算表序号项目符号单位参数备注、强度计算1钢丝绳数量n根22钢丝绳与水平夹角O603单侧吊点受力：(G2)0.75MKg534004钢丝绳所受的拉力TN3021395钢丝绳安全系数K66钢丝绳换算系数a0.856*1960.826*3770.86*618钢丝绳的钢丝破断拉力之和PgKN22119钢丝绳最小破断拉力PKN1803纤维芯10钢丝绳最小破断拉力KN1674钢芯、吊装示意图：综上，钢丝绳采用6倍安全系数，钢丝绳与水平角度取60度，纤维芯钢丝绳的破断拉力为1880KN(纤维芯)。查下表：6x37+FCT770选择钢丝绳公称直径60mm,破断拉力为1880KN>1803KN,满足吊装要求。本方案推选长度12米，数量2根。附：钢丝绳钢强度表圆股钢丝绳类别：6x37（b）绳结构：6x37+FC6x37+IWR用途，各种起重、提升和牵引设备钢锭绳公称直径制依绳”考重代辆丝绳公欷抗拉强度15701670o1870保住舆最小破斯拉力天然奸库芯钢绳合成奸集向住绳钢住绳好修芯胡丝绳钢芯胡丝绳斛*芯胡丝绳例芯胡丝绳好修芯制隹货铜芯奸除芯<H½4钢芯的线绳58.567.678.384.683.39088.295.493.2IOl1467.866.178.490.898.296.61041021081171688.686.3Q2119128126136134145141181121091301501621601731691831791932013813516018520021320922622123922167163194224242238258253273267289241991942302672882843073013253183442623422827031333933336035338237340328971264314363393386
