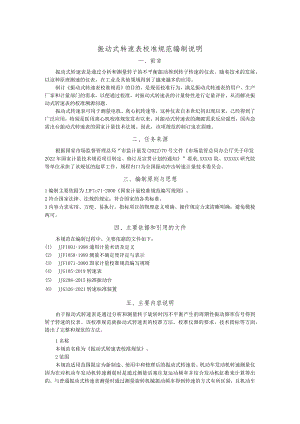

振动式转速表校准规范编制说明一、前言振动式转速表是通过分析和测量转子的不平衡振动得到转子转速的仪表。随着技术的发展，以这种原理测速的仪表，在工业及其他领域得到了越来越多的应用。制订振动式转速表校准规范的目的，是规范校准行为，满足振动式转速表的用户、生产厂家和计量部门的需求，以便通过校准，对振动式转速表的计量特性进行定量评价，从而解决振动式转速表的校准溯源问题。振动式转速表可用于测量电机、离心机转速等，这种仪表自本世纪初出现以来，己经得到了广泛应用，特别是医用离心机校准规范发布以来，对振动式转速表的溯源需求反应强烈，国内急需出台振动式转速表的国家计量技术法规。因此，该项规范的制订迫在眉睫。二、任务来源根据国家市场监督管理总局“市监计量发(2022)70号文件市场监管总局办公厅关于印发2022年国家计量技术规范项目制定、修订及宣贯计划的通知”要求,XXXXX院、XXXXXX研究院等单位承担了该规范的起草工作，规程归口为全国振动冲击转速计量技术委员会。三、编制原则与思想1编制主要依据为JJFlo71-2000国家计量校准规范编写规则。2符合国家法律、法规的规定；符合国家的各类标准。3内容力求实用、方便、易执行。指标项目的物理意义明确。操作规定力求清晰明确，避免模棱两可。四、主要依据和引用的文件本规范在编制过程中，主要依据的文件如下：(1) JJF1001-1998通用计量术语及定义(2) JJF1059-1999测量不确定度评定与表示(3) JJF1071-2000国家计量校准规范编写规则(4) JJG105-2019转速表(5) JJG298-2015标准振动台(6) JJG326-2021转速标准装置五、主要内容说明由于振动式转速表是通过分析和测量转子旋转时因不平衡产生的周期性振动频率信号得到转子转速的仪表。该校准规范就振动式转速表的校准方法，校准仪器的要求，技术指标等方面，提出了完整和规范的方法。1名称本规范名称为振动式转速表校准规范。2范围本规范适用范围限定为新制造、使用中和修理后的振动式转速表。机动车发动机转速测量仪因为在对机动车发动机转速测量时是通过测量活塞往复运动频率并结合发动机缸数来计算得出的，与普通振动式转速表测量时通过测量旋转机械振动频率得到转速的方式有所区别，且机动车发动机转速测量仪已有专门国家校准规范，因此本规范明确不适用于机动车发动机转速测量仪的校准。3术语本规范给出了振动式转速表的定义。所用到的术语“不平衡”引用了GB/T9239.1-2006机械振动恒态(刚性)转子平衡品质要求第一部分：规范与平衡允差的检验的定义。4概述主要介绍了振动式转速表的典型组成、结构和形式。5计量特性由于振动式转速表是通过测量和分析转子的不平衡振动得到转子转速,考虑低转速时振动信号微弱，不利于振动式转速表的测量，结合实际应用需求，本规范提出转速表的测量范围应不低于(30030000)rmi110鉴于目前大多数振动式转速表是应用于医用离心机的校准，因此其示值误差和示值变动性性能指标主要依据JJF2004-2022医用离心机校准规范中对标准装置的要求和JJG105-2019转速表提出。因校准不判定合格与否，振动式转速表的合格是否由用户根据具体测量要求确认，以上计量特性指标仅供参考。6环境条件JJG105-2019规范等对于校准环境列出了明确的条件，本规范参照采用如下条件：1)(23±5)0C;RH<85%2)室内应影响校准结果的腐蚀性介质、干扰振动和电磁场。7测量标准及其它设备根据振动式转速表的特点，规范提出了转速测量法和振动测量法量值校准方法，根据选用的校准方法可选择转速标准装置和振动标准装置对于振动式转速表的校准系统及校准设备的技术条件，也做了较为明确的要求。其中各测量设备的不确定度，如无明确说明，均应满足量值传递及溯源要求。六、校准项目和方法振动式转速表作为一种较新型的产品，其性能指标的校准应选择较重要的部分来进行，在本规范中既考虑到了正常周期校准的工作量及工作效率，又考虑到了校准指标及项目的全面性，力求科学适用。1校准前检查本条目内容主要是检查被校仪器的外观等是否完好,通电检查其功能和非校准项目里的性能是否正常、可靠，以判断该仪器是否可进行性能校准。2测量范围该项校准方法参考了JJG105-2019转速表中对转速表测量范围的检定方法°3示值误差(1)鉴于振动式转速表的特点，本规范提出了转速测量法和振动测量法两种方法。(2)考虑到现实中正常的旋转机械振动幅度不会太大，在大振幅下的校准结果对振动式转速表的实际应用没有指导意义，参考YY/T0657-2017医用离心机中对振幅应不大于0.Inim的规定，本规范提出了校准时标准装置振动位移幅值不超过0.Imm限制性要求。(3)校准点的选择和校准方法参考引用了JJG105-2019转速表4示值变动性该指标主要用于评估仪器的测量重复性。以考察仪器的稳定性和不确定度评定的有效性。校准方法参考引用了JJG105-2019转速表5校准项目的选择由于该规范为指导性文件，因而在使用本规范评价振动式转速表时，并不一定要求校准每一个指标参数，所以规范中未将校准项目在“新制造”、“使用中”和“修理后”三种情况下的校准要求明确区分，可根据用户最关心的指标来选择校准。6校准结果及校准周期按本规范执行校准后，以校准证书或报告形式给出校准结果，加盖校准印章。校准周期推荐为1年，但用户可根据实际情况确定复校的时间间隔。振动式转速表校准规范编写组2024年2月25日
