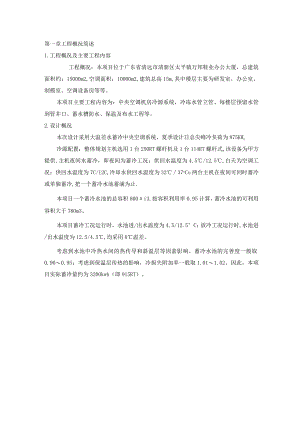

第一章工程概况简述1.工程概况及主要工程内容工程概况：本项目位于广东省清远市清新区太平镇万邦鞋业办公大厦，总建筑面积约：15000m2,空调面积：10000m2,建筑总高15m,其中楼层主要为研发室，办公室、制模室、空调设备房等等。本项目主要工程内容为：中央空调机房冷源系统，冷冻水管立管、每楼层预留水管到管井口、蓄水槽防水、保温及布水工程等。2.设计概况本次设计采用大温差水蓄冷中央空调系统，夏季设计日总尖峰冷负荷为875KWo冷源配置：整体规划主机选用1台250RT螺杆机及1台114RT螺杆式,该设备为甲方提供.主机夜间水蓄冷，即夜间为蓄冷工况：供回水温度为4.5/12.5,白天为空调工况：供回水温度为7C/12C,冷却水供回水温度为3237oCo两台主机在夜间可同时蓄冷或单独蓄冷,把一个蓄冷水池蓄满为止.本项目一个蓄冷水池的总容积800i3,按容积利用率0.95计算，蓄冷水池的可利用容积大于76Om3。本项目蓄冷工况运行时，水池进/出水温度为4.5/12.5°C；放冷工况运行时,水池进/出水温度为12.5/4.5,均采用8温差。考虑到水池中冷热水间的热传导和斜温层等因素影响，蓄冷水池的完善度一般取0.900.95；考虑到保温层传热的影响，冷损失附加率一般取1.011.02。因此，本项目实际蓄冷量约为320Okwh（即915RT）。第二章制冷系统技术方案1 .设计依据本方案设计依据如下：> 业主提供的设计资料> 采暖通风与空气调节设计规范(GB50019-2003)> 蓄冷空调工程技术规程(JGJ158-2008)> 通风与空调工程施工质量验收规范(GB50242002)> 采暖通风与空气调节设计规范(GB50019-2003)> 全国民用建筑工程设计技术措施一一暖通空调动力(2003版)> 全国民用建筑工程设计技术措施一一给水排水(2003版)> 蓄冷空调工程实用新技术方贵银教授编著2 .负荷计算水蓄冷空调系统的负荷计算采用国家现行采暖通风与空气调节规范(GB50019-2003)的有关规定，求得蓄冷一放冷周期内逐时负荷和总负荷，并绘制出负荷曲线图，作为确定系统形式、运行策略和设备容量的依据。采用系数法对逐时冷负荷进行估算。其中设计日各时段冷负荷值如下表：一期设计日尖峰冷负荷为U56RT,采用逐时负荷系数法,设计日逐时冷负荷分布如下：表设计日各时段负荷值情况时刻逐时负荷系数逐时冷负荷(RT)00:00-01:000.00001:00-02:000.00002:00-03:000.00003:00-04:000.00004:00-05:000.00005:00-06:000.00006:00-07:000.00007:00-08:000.3135808:00-09:000.4349709:00-10:000.780910:00-11:000.89102911:00-11:300.9152611:30-12:000.9152612:00-13:000.8699413:00-14:000.8699414:00-15:000.89102915:00-16:001115616:00-16:30157816:30-17:00157817:00-18:000.557818:00-19:000.557819:00-20:000.3135820:00-21:000.2225421:00-22:000.1820822:00-23:0023:00-24:000设计日逐时冷负荷图3.水蓄冷运行策略3.1设计日24小时运行策略时亥U空调负荷(RT)主机1直供(RT)主机2直供(RT)主机蓄冷(RT)蓄冷槽释冷(RT)时段00:00-01:00846谷段01:00-02:00846谷段02:00-03:00846谷段03:00-04:00846谷段04:00-05:00228谷段05:00-06:00谷段06:00-07:00谷段07:00-08:003583580平段08:00-09:004974961平段09:00-10:00809809峰段10:00-11:001,029496533峰段11:00-11:30526222304峰段11:30-12:0052647056平段12:00-13:0099449644454平段13:00-14:0099449644454平段14:00-15:001,029496533峰段15:00-16:001,156496660峰段16:00-16:30578222356峰段16:30-17:00578470108平段17:00-18:0057849682平段18:00-19:00578496820平段19:00-20:003583580峰段20:00-21:002542540峰段21:00-22:002082080平段22:00-23:000平段23:00-24:00谷段合计11,05165319703,6123,550依荷平衡图(IOM)100%负荷设计日运行策略图时亥U空调负荷(RT)主机1直供(RT)主机2直供(RT)主机蓄冷(RT)蓄冷槽释冷(RT)时段00:00-01:00846谷段01:00-02:00846谷段02:00-03:00846谷段03:00-04:00846谷段04:00-05:00228谷段05:00-06:00谷段06:00-07:00谷段07:00-08:002692690平段08:00-09:003733730平段09:00-10:00607607峰段10:00-11:00772200572峰段11:00-11:30394222172峰段11:30-12:003943940平段12:00-13:007467460平段13:00-14:007467460平段14:00-15:00772772峰段15:00-16:00867444423峰段16:00-16:30434222212峰段16:30-17:00434248186平段17:00-18:004344340平段18:00-19:004344340平段19:00-20:002690269峰段20:00-21:00191191峰段21:00-22:00156156平段22:00-23:000平段23:00-24:00谷段合计8,289473103,6123,5581.200o(>»30IIi(口In.n11lff1111HO-OO-00-OO-OO-00-OOIomIy«ZHA21,g§24-888888888888988888988888880122456789Gl123456678goi23图75%负荷设计日运行策略图时亥U空调负荷(RT)主机1直供(RT)主机2直供(RT)主机蓄冷(RT)蓄冷槽释冷(RT)时段00:00-01:00846谷段01:00-02:00846谷段02:00-03:00846谷段03:00-04:00846谷段04:00-05:00228谷段05:00-06:00谷段06:00-07:00谷段07:00-08:001791790平段08:00-09:002492490平段09:00-10:00405405峰段10:00-11:00514514峰段11:00-11:30263263峰段11:30-12:0026324815平段12:00-13:004974961平段13:00-14:004970497平段14:00-15:005140514峰段15:00-16:005780578峰段16:00-16:302890289峰段16:30-17:0028924841平段17:00-18:002892890平段18:00-19:002892890平段19:00-20:001790179峰段21:00-22:00104104平段22:00-23:00平段23:00-24:00谷段合计5,52619983,6123,52820:00-21:00127127峰段负荷平蕾图（50V图50%负荷设计日运行策略图时亥U空调负荷(RT)主机1直供(RT)主机2直供(RT)主机蓄冷(RT)蓄冷槽释冷(RT)时段00:00-01:00846谷段01:00-02:00846谷段02:00-03:00846谷段03:00-04:00300谷段04:00-05:00谷段05:00-06:00
