整车电器原理设计指南12月15日.docx

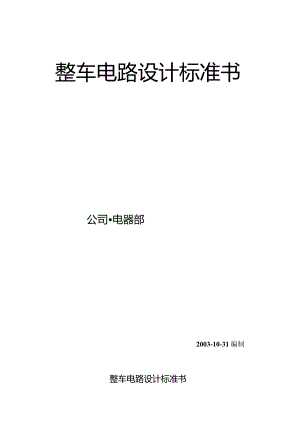

整车电路设计标准书公司电器部2003-10-31编制整车电路设计标准书制图标准的制定1.1电器符号的定义：电气图形符号、诊断系统图形符号世界各大公司所用不尽相同，我们根据ISO7639、DIN40900以及美、日主要汽车公司常用符号制定某某公司的电气图形符号库，假设有新的器件没有相应的符号可以有屏蔽装置转速传感器油量传感器空气流量传感器稳压器压电传感器温度传感器(Jr 16 AR I屏蔽导线 导线横断面 导线颜色手动开关固态继电器固体电路根据需要经电 器部相关设计 人员讨论通过 后添加到该库 里，以不断丰 富更新符号 库。1. 2读图的 方式见下面 说明简图G,R红色 ,YW,Br ,BI,L5 , Gr HitP m,Lg &V黎&0卷 ft,W白色由于电路原理图在开发的各个阶段要求不同，故电路原理图随整车开发各个阶段会有不同的版本依次更新，但每一版的电路原理图必须各专业组负责人会签确认。最初版本的电路原理图可以省略线径、颜色、护套类型。选装件的电路原理在需要整车电路原理图中用虚线框括上。电路图的读图方式一般有正向读图和反向读图两种方法。正向读图般是设计开发时计算电流分配，负荷计算时使用的一种思路、设计方法；反向读图一般是电路故障检修或优化局部电路时常用的方法，和正向读图方法根本相反。正向读图法：由电源电流分配盒保险丝控制开关控制模块输入控制模块输出线路分流用电设备（执行机构）地。二、整车电器开发设计输入根据公司编制的整车工程VTS（VehicleTechnicalSpecify）,各专业组根据整车的VTS要求编写出整车电器详细的产品功能定义，技术要求。三、单元电路设计格式标准3.1功能定义：根据VTS的要求讨论并制定主要单元电路、电器件零部件组成，比方空调需要确定蒸发器结构类型、风门控制机构数量、传感器数量、电子调速器、压缩机类型、冷凝器类型等，并应开始编制初级BOM表；电器件的额定电压、工作电压范围、额定功率确实定； 额定工作电流、最大工作电流（电机阻转状态）、静态耗电电流的的大小也应列入首要考虑范围。 诊断接口定义、通讯协议按照我公司OBDn标准执行。3.2电路原理图：根据各单元的功能确定需要整车输入的哪些信号，输出哪些信号，信号的类型（触发信号，脉冲频率信号，高电平或者低电平信号），信号参数。控制方面应该考虑继电器控制还是集成电路控制，对于CAN-BUS需确定该单元的控制信息,系统状态实时检测信息，以及故障检测信息需不需要在CAN上公布等。如果采用CAN-BUS那么通讯协议需按照某某公司标准。单元电路的设计输出需经科室专业相关人员参与对其合理性、可行性、可靠耐久性进行评审后确定。各单元具体控制电路将在下面分类简要说明。3.3电源启动系统：整车的电源、充放电、启动控制单元根本电路见附页1。3.4平安气囊系统：平安气囊的控制单元电路图见附页2。3.5ABS控制系统：ABS控制系统单元根本电路见附页3,不包括ESP。3.6遥控防盗系统：防盗系统单元根本电路见附页4。3.7仪表显示系统：仪表显示单元根本电路见附页5。3.8发动机管理系统：发动机管理系统单元根本电路见附页6。3.9自动空调系统：自动空调系统系统单元根本电路见附页73.10灯光照明系统：自动空调系统系统单元根本电路见附页8、93.11音响系统：自动空调系统系统单元根本电路见附页10四、整车系统控制定义4.1根据单元电路确定各系统的连接，制定整车电路系统方框图。4. 2电器件之间逻辑关系确实认对于整车电路中控制器和执行器,控制器和控制器，控制器和显示器之间的通讯、控制需要对其控制的逻辑关系、通讯协议进行确认，特别对于控制器输入信号一定要经过设计人员和厂家详细书面确认其控制逻辑，以到达正确控制执行机构、显示信息等功能。4.3相关参数的定义风扇控制的温度确定需要根据风扇风量、冷却系统需要制冷量来制定风扇上下速启动的温度。有些风扇控制采用单独的控制器，由ECU根据不同的冷却液温度输出不同频率的脉冲信号，由风扇控制器来转换成不同的电压信号驱动风扇电机实现无级变速。蓄电池主要的功能是启动发动机，同时作为一个稳压电源给整车供电，其容量确实定对整车的冷启动性能有至关重要的意义。蓄电池容量一般由启动机的功率来确定：Q=(650700)Q：蓄电池容量(Ah),P起：启动机功率(KW),U蓄电池额定电压发电机功率的选用计算主要是依据整车用电器总功率，与发动机转速、发电机调节电压来确定。整车用电器总功率一般采用经验公式：P总二P常用+P短X5%P总：整车用电器总功率P常用：常用用电器功率P短：只有短时间使用的用电器功率发电机功率确实定采用经验公式：P发=1.1(P+P)P发：发电机输出最大功率，在发动机2500转左右P蓄：蓄电池功率，P蓄=20AXU额五、电路负载的计算5. 1计算的依据(输入局部)5.1.1 根据各单元电路负载，计算出整车电器件总的负载，附页11是AII的数据可供参考。5.1.2 计算的方法：P=ULI=UR,其中R的计算需要考虑通过接插件个数，每个接插件的接触电阻以及导线的电阻，导线的电阻可以根据导线的规格、导线的长度查找计算出来。负载的分配情况(ACC、IGl、IG2、ST、BAT),1.OCK：发动机停止并且方向盘被锁定，只有该位置才能取下钥匙；ACC:收音机等附属设备可以操作，但发动机启动时切断电源；ON：正常的驾驶位置，所有的附属设备均能操作；ST：启动马达，释放后钥匙将回到ON档。1、负载分布常电设备：室内延时灯、防盗系统、行李箱灯、电调座椅、喇叭、小灯（位置灯）、诊断系统、备用电源、制动灯、各控制器的记忆电源、各种设备的工作电源等ACC档设备：音响系统、雨刮喷水系统、点烟器、座椅加热、空调鼓风机等ON档设备：发动机ECU.ABS.TCS轮胎压力检测系统、电动转向、大灯、玻璃升降、后视镜调节、组合仪表、平安气囊、天窗、电加热除霜、定速巡航系统、倒车成像、电动窗帘、各用电设备的控制电源等ST档：启动机或启动继电器的控制电源5.2计算的结果（输入局部）5.2.1 保险丝规格确实定：一般情况下导线的工作电流根据用电器、执行机构的额定功率根据I工作二PU计算出来。在常温（25）下选择额定电流的75%为工作电流，当环境温度生高时，保险丝的载流能力会下降，温度系数k=-0.15%/。例：如工作电流为15A,环境温度为105,那么温度系数k=l-（105oC-25C）XO.15=0.881 保二I工作/（0.75×k）=15/（0.75X0.88）=22.73（八）因此，实际可以选取25A的保险丝来保护该线路。另外根据用电器工作时间的长短可以适当的调节，对于工作时间较短，不常用的电器件可以选择相对较小规格的保险丝。522继电器的选用：一般轿车车常用的继电器额定电压为12V,以下参数均针对此类型继电器而言。工作电压范围的选择：工作电压范围975V；动作电压（吸合电压）7.0V;释放电压（断开电压）2.5V4.8V°电寿命的选择：根据功能的电寿命的要求也不同，常动作的继电器（如闪光继电器）其电寿命25X105次，一般的继电器寿命21XI"次即可。线圈额定额定电流的选择：一般优先选用带并联电阻型继电器，额定电流W170mo电流负载的选择：根据用电设备的额定电流选用相应额定电流的继电器，继电器的额定电流取决于触点的负载性能（触点的材质镀层相当重要）。触点压降：对于常开继电器触点压降应不大于IomV/A,对于常闭继电器触点压降应不大于15mV/A；最大电压降不应大于100mVo5.2.3线径的选择：导线的选择我公司般按照德标、日标选用，根据车身使用位置的不同线型的选用也有不同的选择：对于前舱内使用的导线应该是耐高温、耐油、耐震动、耐摩擦性能更好的；对于室内那么耐温的要求可以相对低一些；对于门内线束对耐弯曲性能要求需要高一些（日标的AVSS）。SX0+8线径的选择可以根据一个经验公式：I二其中：I导线中通过的电流，s导线截面积CXIA-I-Q也有用：I二:公式的，这是更平安的公式不过会导致线束重量过重和本钱增加。4以下是接插件、导线的电流强度与环境温度的关系也可以供线径选择时参考端子系列导线截面最大电流强度工作温度推荐值0.58A606A2.80.88A657A1.08A708A0.5IOA506.5A0.815A308A4.81.016A30IOA1.516A4012A2.016A4515A2.518A5018A0.5IOA506.5A-8A0.816A208A-10A1.018A20C9.5A-1IA1.522A2011A-14AO.J2.024A20°C13A-16A2.526A2516A-20A4.029A3020A-25A6.032A4025A-35A4.032A4525A9.56.032A5035AAirbagElectricalConnectionDiagramConnectorABS系统中央控制门锁、遥控防盗SBFUSEPRN0432181SELECTLEVERSW&TCU82B504g86B7B8TSPEEDSNR(MT)ITCUN0.69(AT)IISPEEDOUTIIECUN058IIFUELSENDERTEMPSENDERIOILPRESSURESW27SPtEOW7见8OvT1。TaChO.21rN23L-TOiPN2f1UOOOCSOcajbor.I-1CM.Lebof4PWDL19才SnCSITabsWARNINGUNlTl1!DIAGNOSISN0.7IIRHEOSTATIWTMLT14V>ABS15V*jo12-CLL-"BRAKEFIulDSENSoROTAILLAMPRLYOFRTFOG-SW>HEADLAMPHIGHOjHAZARD-SW-CHHAZARDSWALTR=USBFUSEt=¼TECU万Tonly!SPlLES火A/TNLYTCT
